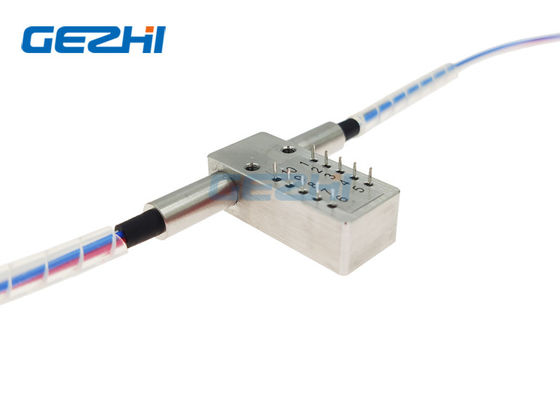

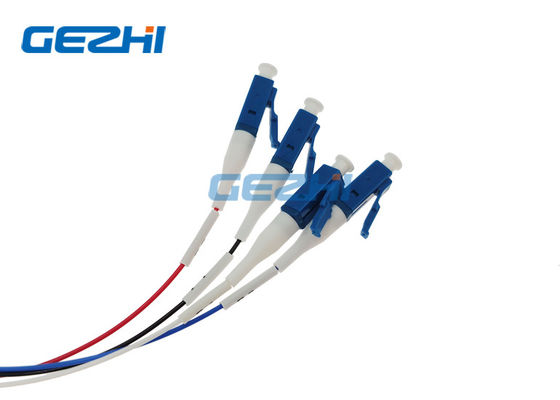

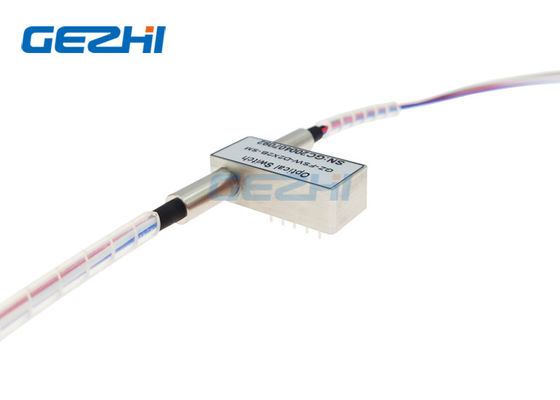

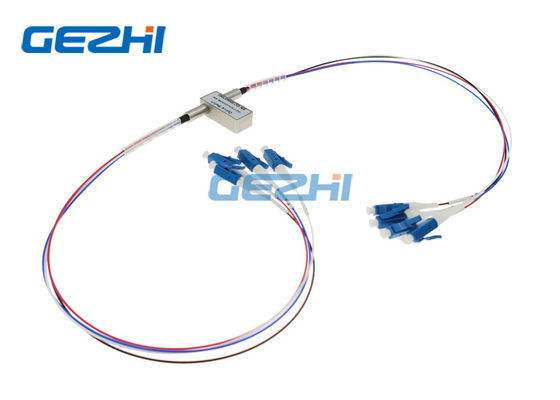

2x2B फाइबर ऑप्टिकल स्विच

2x2B फाइबर ऑप्टिकल स्विच
2x2B फाइबर ऑप्टिकल स्विच 2x2B फाइबर ऑप्टिकल स्विच 2x2B फाइबर ऑप्टिकल स्विच 2x2B फाइबर ऑप्टिकल स्विच

बड़ी छवि :  2x2B फाइबर ऑप्टिकल स्विच

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: GEZHI or OEM
प्रमाणन: CE RoHS ISO9001
मॉडल संख्या: GZ-FSW-D2x2B
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: प्लास्टिक बॉक्स के साथ एक फोम में 2 पीसी
प्रसव के समय: 2-7 कार्य दिवस
भुगतान शर्तें: टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 60000 पीसी प्रति माह
विस्तृत उत्पाद विवरण
उत्पाद का नाम: फाइबर दत्तक बाईपास स्विच चैनल: D2x2 (4x4)
वेवलेंथ: 1310 और 1550 एनएम नियंत्रण प्रकार: latching
योजक: नियंत्रण रेखा / UPC आवेदन: मॉड्यूल और सिस्टम एकीकरण
हाई लाइट:

4x4 फ़ाइबरॉप्टिक बाइपास स्विच

,

लैचिंग बाईपास स्विच मॉड्यूल

,

1550nm लैचिंग ऑप्टिकल स्विच




दोहरी 2x2B फाइबर ऑप्टिकल स्विच मिनी 4x4 फाइबरगेटिक बाईपास स्विच



GEZHI के दोहरे 2x2B को माप उपकरणों में उपयोग के लिए डिज़ाइन किया गया है और ऑप्टिकल फाइबर संचार नेटवर्क।यह 4 इनपुट और 4 आउटपुट के साथ आता है।यह मिनी 4x4 फाइबरओप्टिक बाईपास स्विच एक ऑप्टो-मैकेनिकल कॉन्फ़िगरेशन का उपयोग करके प्राप्त किया जाता है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रिय होता है।GEZHI दोहरे 2x2B फाइबर ऑप्टिकल स्विच की यह उन्नत डिजाइन अभूतपूर्व उच्च स्थिरता और साथ ही एक बेजोड़ कम लागत की पेशकश करती है।


विशेषताएं

अत्यधिक स्थिर और विश्वसनीय

लघु स्विचिंग समय

कॉम्पैक्ट डिजाइन, लघु आकार
कम प्रविष्टि नुकसान

वाइड ऑपरेटिंग वेवलेंथ रेंज
फेल-सेफ लैचिंग और नॉन-लैचिंग
एकल मोड या मल्टीमोड वैकल्पिक



अनुप्रयोग

सिस्टम मॉनिटर
विन्यास करने योग्य ओएडीएम

मेट्रोपॉलिटन एरिया नेटवर्क
प्रयोगशाला में अनुसंधान एवं विकास



विशिष्टता

पैरामीटर इकाई GZ-FSW-डी 2 × 2 बी
तरंग दैर्ध्य रेंज एनएम 670 ~ 980 1260 ~ 1650
संचालन तरंग दैर्ध्य एनएम 670/785/850/980 1310/1490/1550/1625/1650
निविष्टी की हानि डीबी टाइप: 0.8 मैक्स: 1.2 टाइप: 0.6 मैक्स: 1.0
हारकर लौटा डीबी MM30 SM≥50
crosstalk डीबी MM30 SM≥55
पीडीएल डीबी ≤0.05
WDL डीबी ≤0.25
TDL डीबी ≤0.25
repeatability डीबी ≤ ± 0.02
बिजली की आपूर्ति v 3.0 या 5.0
जीवन काल बार ≥107
स्विच का समय एमएस ≤8
पारेषण शक्ति मेगावाट ≤500
परिचालन तापमान -20 ~ 70
भंडारण तापमान -40 ~ + 85
वजन जी 16
आयाम मिमी (एल) 27.0 × (डब्ल्यू) 12.6 × (एच) 8.0 () 0.2 मिमी) अनुकूलन उपलब्ध है।



आदेश की जानकारी

GZ-FSW-D2x2B-xxx-xxx-xx-xx

मोड वेवलेंथ वोल्टेज प्रकार नियंत्रण मॉडल फाइबर प्रकार फाइबर व्यास फाइबर की लंबाई योजक
एस = एस.एम.
एम = एम.एम.
85 = 850nm
13 = 1310nm
15 = 1550nm
13/15 = 1310 / 1550nm
एक्स = दूसरों
3 = 3V
5 = 5V
एल = latching
एन = गैर- लाचिंग
5 = 50/125
6 = 62.5 / 125
9 = 9/125
एक्स = दूसरों
25 = 250um
90 = 900um
20 = 2.0 मिमी
30 = 3.0 मिमी
एक्स = दूसरों
1 = 1m
2 = 1.5m
एक्स = दूसरों
0 = कोई नहीं
1 = एफसी / पीसी
2 = एफसी / एपीसी
3 = अनुसूचित जाति / पीसी
4 = अनुसूचित जाति / एपीसी
= 5 अनुसूचित जनजाति / पीसी
6 = अनुसूचित जनजाति / एपीसी
7 = नियंत्रण रेखा / पीसी
8 = नियंत्रण रेखा / एपीसी



पिंस

नियंत्रण मॉडल ऑप्टिकल पथ बिजली से चलने वाली गाड़ी स्थिति संवेदक
डी 2 × 2 बी लाइट पिन 1 5 6 10 2-3 3-4 7-8 8-9
गैर latching P1-P3 P1'-P3 ' - - - - बंद करे खुला हुआ खुला हुआ बंद करे

P1-P4, P1'-P4 '

P3-P2, P3'-P2 '

V + - - GND खुला हुआ बंद करे बंद करे खुला हुआ



बिजली

विशेष विवरण वोल्टेज वर्तमान प्रतिरोध
5 वी लैचिंग 4.5 ~ 5.5 36 ~ 44mA 125Ω
5 वी नॉन-लैचिंग 4.5 ~ 5.5 26 ~ 32mA 175Ω
3 वी लैचिंग 2.7 ~ 3.3 54 ~ 66mA 50Ω
3 वी नॉन-लैचिंग 2.7 ~ 3.3 39 ~ 47mA 70Ω



पैकेज चित्र

2x2B फाइबर ऑप्टिकल स्विच 0
