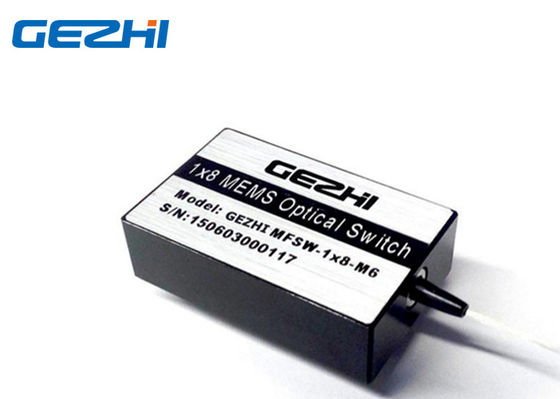

मिनी 1x8 एमईएमएस फाइबर ऑप्टिक स्विच माइक्रो-इलेक्ट्रो-मैकेनिकल सिस्टम ऑप्टिकल स्विच
GEZHI 1x8 फाइबर ऑप्टिक स्विच माइक्रो-इलेक्ट्रो-मेकैनिकल सिस्टम (MEMS) चिप का उपयोग करते हैं।यह ऑप्टिकल स्विच 24 चैनल तक मल्टी चैनल प्रदान करता है।फास्ट स्विचिंग समय के साथ, उच्च गुणवत्ता की विशेषताएं।ये सभी ऑप्टिकल स्विच द्वि-दिशात्मक हैं और इन्हें 1xN या Nx1 दिशा में उपयोग किया जा सकता है।
विशेषताएं
छोटा पैकेज
एमईएमएस प्रौद्योगिकी पर आधार
उच्च स्थिरता, उच्च विश्वसनीयता
गैर latching
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
DWDM नेटवर्क
चैनल मॉनिटर
प्रयोगशाला में अनुसंधान एवं विकास
विन्यास करने योग्य ओएडीएम
विशिष्टता
| पैरामीटर | इकाई | GZ-FSW-एमईएमएस-1 × N (N≤24) | |
| तरंग दैर्ध्य रेंज | एनएम | एस.एम. | एम.एम. |
| 1310 25 20 या 1550 ± 20 या 1625 or 20 | 850 50 20 या 1310 or 20 या 1550 13 2 | ||
| टेस्ट वेवलेंथ | एनएम | 1310/1550/1625 | 850/1310/1550 |
| सम्मिलन हानि १, २ | डीबी |
1.0 (TYP) 1.2 (MAX) N≤16 1.2 (TYP) 1.8 (MAX) N≤24 |
0.8 (TYP) 1.0 (MAX) N≤8 1.0 (TYP) 1.5 (MAX) N≤12 |
| वापसी नुकसान .1,2 | डीबी | ≥40 | ≥25 |
| Crosstalk1 | डीबी | ≥50 | ≥30 |
| WDL | डीबी | ≤0.3 | |
| पीडीएल | डीबी | ≤0.15 | |
| repeatability | डीबी | ≤ ± 0.05 | |
| बिजली की आपूर्ति | वी | 5 ~ 12 | |
| सहनशीलता | साइकिल | ≥109 | |
| स्विच का समय | एमएस | ≤20 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -5 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| आयाम | मिमी | (टाइप ए) 39.1 (एल) x 24.7 (डब्ल्यू) x 11 (एच) .1 0.2 | |
| (टाइप B) 65 (L) x 24.7 (W) x 11 (H) (0.2 | |||
|
ध्यान दें: 1. ऑपरेटिंग तापमान और एसओपी के भीतर। 2. कनेक्टर्स को छोड़कर। |
|||
पिन असाइनमेंट
MS1
| पिन | नाम | विवरण | आई / ओ | विनिर्देश | इकाई |
| 1 | एनसी | जुड़े नहीं हैं | |||
| 2 | VCC | बिजली की आपूर्ति | में | 5 ~ 12 | ग्राम रक्षा समिति |
| 3 | / स्ट्रोब | स्ट्रोब सिग्नल, फॉलिंग एज एक्टिव | में | टीटीएल | |
| 4 | GND | भूमि | में | ||
| 5 | D0 | Data0 इनपुट | में | टीटीएल | |
| 6 | डी 1 | डेटा 1 इनपुट | में | टीटीएल | |
| 7 | डी 2 | डेटा 2 इनपुट | में | टीटीएल | |
| 8 | एनसी | जुड़े नहीं हैं | |||
| 9 | TXD | RS232 प्रेषित | बाहर | टीटीएल | |
| 10 | RXD | RS232 प्राप्त करते हैं | में | टीटीएल | |
| 1 1 | GND | भूमि | में | ||
| 12 | एनसी | जुड़े नहीं हैं | |||
| 13 | डी 3 | डेटा 3 इनपुट | में | टीटीएल | |
| 14 | /रीसेट | हार्डवेयर रीसेट, लॉजिक कम सक्रिय | में | टीटीएल |
MS2
| पिन | नाम | विवरण | आई / ओ | विनिर्देश | इकाई |
| 1 | एनसी | जुड़े नहीं हैं | |||
| 2 | VCC | बिजली की आपूर्ति | में | 5 ~ 12 | ग्राम रक्षा समिति |
| 3 | एनसी | जुड़े नहीं हैं | |||
| 4 | GND | भूमि | में | ||
| 5 | A0 | मैं2C पता A0 | में | टीटीएल | |
| 6 | SDA | मैं2C डेटा | अंदर बाहर | टीटीएल | |
| 7 | SCL | मैं2C घड़ी | में | टीटीएल | |
| 8 | एनसी | जुड़े नहीं हैं | |||
| 9 | एनसी | जुड़े नहीं हैं | |||
| 10 | एनसी | जुड़े नहीं हैं | |||
| 1 1 | GND | भूमि | में | ||
| 12 | एनसी | जुड़े नहीं हैं | |||
| 13 | ए 1 | मैं2सी पता A १ | में | टीटीएल | |
| 14 | /रीसेट | हार्डवेयर रीसेट, लॉजिक कम सक्रिय | में | टीटीएल |
आदेश की जानकारी
GZ-एमएमएस-1x8-xx-xx-xx-एक्स
| मोड | चैनल | वेवलेंथ | फाइबर प्रकार | फाइबर की लंबाई | योजक | नियंत्रण प्रकार |
|
एमएमएस = मिनी एमईएमएस स्विच |
1xN N को निर्दिष्ट करें, जहां N≤24 |
85 = 850nm |
1 = SMF-28 एक्स = स्वनिर्धारित |
05 = 0.5M 10 = 1.0m एक्स = दूसरों |
एन सी = कोई नहीं एफपी = एफसी / UPC एफए = एफसी / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी |
1 = टीटीएल / I2C 2 = टीटीएल / RS232 |
|
|
