1U 19 इंच रैक माउंट मल्टी चैनल 1x16 फाइबर ऑप्टिकल स्विच


मल्टी-चैनल 1x16 फाइबर ऑप्टिकल स्विच 1U 19 "फ्रेम रैकाउंट


GEZHI फाइबर ऑप्टिकल स्विच फास्ट स्विचिंग समय, उच्च गुणवत्ता और कम प्रविष्टि नुकसान के साथ मल्टीपोर्ट को 16पोर्ट तक प्रदान करते हैं।यह मल्टी-चैनल 1x16 फाइबर ऑप्टिकल स्विच रैक माउंट प्रकार एक कार्यात्मक उपकरण है जो ऑप्टिकल रूट को नियंत्रित और स्विच करता है।यह RS232 पोर्ट, ईथरनेट पोर्ट और ऑटो के माध्यम से नियंत्रित किया जा सकता है, निश्चित आवृत्ति पर या फ्रंट पैनल से मैन्युअल रूप से चयनित।मल्टी-चैनल 1x16 फाइबर ऑप्टिकल स्विच 19 "1U रैकमाउंट ऑप्टिकल फाइबर के लिए ऑप्टिकल फाइबर टेस्ट सिस्टम में उपयोग किया जाता है और इसके आउटडोर केबल tesटी ,घटक परीक्षण, और बहु-स्पॉट ऑप्टिकल सेंसर निगरानी प्रणाली।

विशेषताएं

एलईडी डिस्प्ले पैनल।दृश्य प्रदर्शन, सुविधाजनक संचालन।
RS232 नियंत्रण और ईथरनेट रिमोट मैनेजमेंट
स्वचालित स्कैनिंग के चैनल और समय अंतराल की स्थापना की जा सकती है।

कम प्रविष्टि नुकसान, फास्ट स्विचिंग
SerialNet, उच्च विश्वसनीयता, उच्च स्थिरता

पारदर्शी संचरण संकेत।उच्च स्थिरता और विश्वसनीयता।


अनुप्रयोग

स्वचालित मापन
केबल की निगरानी और रखरखाव प्रणाली

FITL

ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग

विशिष्टता



पैरामीटर	इकाई	संकेतक
चैनल नं।		1xN (Nx16)
तरंग दैर्ध्य रेंज	एनएम	1260 ~ 1650
टेस्ट वेवलेंथ	एनएम	1310/1550
निविष्टी की हानि	डीबी	टाइप: ≤0.8dB, मैक्स: d1.5 डीबी
repeatability	डीबी	2 2 0.02
हारकर लौटा	डीबी	≥ 45
crosstalk	डीबी	≥ 70
WDL	डीबी	≤ 0.25
पीडीएल	डीबी	≤ 0.1
ऑप्टिक पावर	मेगावाट	≤ 500
स्विचिंग टाइम	एमएस	≤10 एमएस (आसन्न चैनल का अनुक्रम स्विच समय)
फाइबर प्रकार		एस एम (9 / 125um)
योजक		एफसी / पीसी, एफसी / एपीसी



मॉनिटरिंग पोर्ट		आरजे 45, 232 रुपये
काम कर रहे बिजली की आपूर्ति (प्लग प्रकार)	वी	एसी: 85: 265 (50/60 हर्ट्ज)
बिजली की खपत	डब्ल्यू	＜ १०
परिचालन तापमान	℃	-5 ～ 55
आकार	मिमी	1U: 483 x 250 x 45



स्पष्ट करने के लिए पैनल:

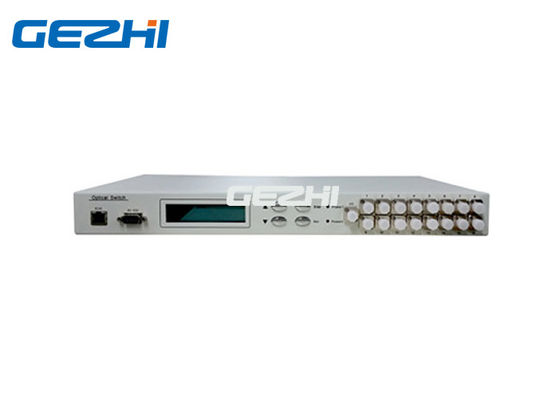

सामने पैनल




◆ आरजे 45:संचार नेटवर्क प्रबंधन इंटरफ़ेस;

◆ 232 रुपये: रु। - सीरियल इंटरफ़ेस;RS232 धारावाहिक संचार इंटरफ़ेस;

◆ एलसीडी:डिवाइस जो सीधे जानकारी प्रदर्शित करते हैं;

◆ ▲: ऊपर जाने की कुंजी; ▼: नीचे जाने की कुंजी;दर्ज: निर्धारित करने की कुंजी;


Esc: रद्द करने की कुंजी।

◆ शक्ति: पावर लाइट; त्रुटि: मुसीबत का दीपक;

◆ कॉम,1 ~ 16: फाइबर इंटरफ़ेस;

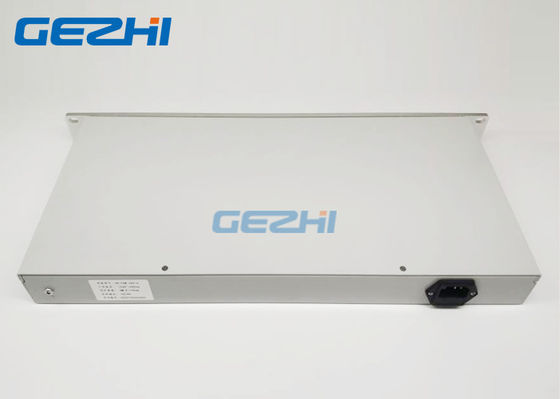

पिछला फलक



◆ एसी: 85 ~ 265V: पावर कॉर्ड इंटरफ़ेस;

◆ चालू बंद: बिजली की आपूर्ति का मास्टर स्विच;
