कम सम्मिलन हानि रैक 1650nm 1X8 ऑप्टिकल स्विच उपकरण

कम सम्मिलन हानि रैक 1 × N (Nion16) ऑप्टिकल स्विच उपकरण FSW-1X8-U

GEZHI की कम प्रविष्टि हानि रैक 1 × N (N )16) ऑप्टिकल स्विच उपकरण FSW-1X8-U ऑप्टिकल पथ रूपांतरण उत्पादों का एहसास करने के लिए ऑप्टिकल स्विच का उपयोग है।कम सम्मिलन हानि रैक 1 × N (N )16) ऑप्टिकल स्विच उपकरण FSW-1X8-Uआउटपुट या इनपुट फाइबर के 8 नंबर के लिए एक सामान्य फाइबर के स्वचालित और दोहराए जाने वाले कनेक्शन की अनुमति दें।ये 1x8 रैक माउंट फाइबर ऑप्टिकल स्विच द्वि-दिशात्मक हैं और इसका उपयोग 1x8 या 8x1 दिशा में किया जा सकता है।

ऑप्टिकल मार्ग को नियंत्रित करने और स्विच करने की क्षमता के साथ।FSW-1x8-U रैक माउंट ऑप्टिकल सिवच को मैन्युअल रूप से फ्रंट पैनल से चुना जा सकता है या RS232 पोर्ट, ईथरनेट पोर्ट और ऑटो-स्कैन के माध्यम से निश्चित आवृत्ति पर नियंत्रित किया जा सकता है।ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में, GEZHI'sFSW-1x8-U रैक माउंट ऑप्टिकल सिविट्समल्टी-चैनल फाइबर मॉनिटरिंग, मल्टी लाइट सोर्स / डिटेक्टर सिलेक्शन और ऑप्टिकल फाइबर पाथ प्रोटेक्शन आदि के लिए उपयोग किया जाता है। इसके अलावा, GEZHI के FSW-1x8-U रैक माउंट ऑप्टिकल सिविट्स ऑप्टिकल फाइबर परीक्षण प्रणाली में इसका उपयोग ऑप्टिकल फाइबर और इसके घटक परीक्षण, आउटडोर केबल परीक्षण और बहु-स्पॉट ऑप्टिकल सेंसर निगरानी प्रणाली के लिए भी किया जाता है।

विशेषताएं

कम प्रविष्टि नुकसान, फास्ट स्विचिंग

RS232 नियंत्रण और RJ45 ईथरनेट रिमोट मैनेजमेंट
SerialNet, उच्च विश्वसनीयता, उच्च स्थिरता
पारदर्शी संचरण संकेत।उच्च स्थिरता और विश्वसनीयता

एलईडी डिस्प्ले पैनल।दृश्य प्रदर्शन, सुविधाजनक संचालन
स्वचालित स्कैनिंग के चैनल और समय अंतराल की स्थापना की जा सकती है


अनुप्रयोग

केबल की निगरानी और रखरखाव प्रणाली

FITL
स्वचालित मापन

ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग

विशिष्टता

पैरामीटर	इकाई	संकेतक
इकाई प्रकार		FSW-1x8-यू
तरंग दैर्ध्य रेंज	एनएम	1260 ~ 1650nm
टेस्ट वेवलेंथ	एनएम	1310/1550 एनएम
निविष्टी की हानि	डीबी	प्रकार।≤0.8 डीबी, मैक्स ।1.5 डीबी
repeatability	डीबी	≤ 0.02
हारकर लौटा	डीबी	≥ 55
crosstalk	डीबी	≥ 70
WDL	डीबी	≤ 0.25
पीडीएल	डीबी	≤ 0.05
ऑप्टिकल पावर	मेगावाट	≤ 500
स्विचिंग टाइम	एमएस	≤10 एमएस (आसन्न चैनल)
फाइबर प्रकार	उम	9/125
योजक		एफसी / एपीसी
मॉनिटरिंग पोर्ट		RJ45 और RS-232
काम कर रहे बिजली की आपूर्ति (प्लग प्रकार)	वी	एसी: 100: 240 (50/60 हर्ट्ज)
बिजली की खपत	डब्ल्यू	＜ १०
परिचालन तापमान	℃	-10 ～ 60
आकार	मिमी	1U: 483 x 230 x 45



कम सम्मिलन हानि रैक 1 × N (Nion16) ऑप्टिकल स्विच उपकरण FSW-1X8-U

पीव्याख्या करने के लिए anel:

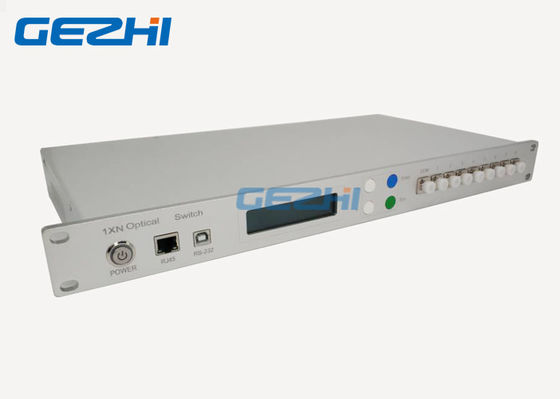

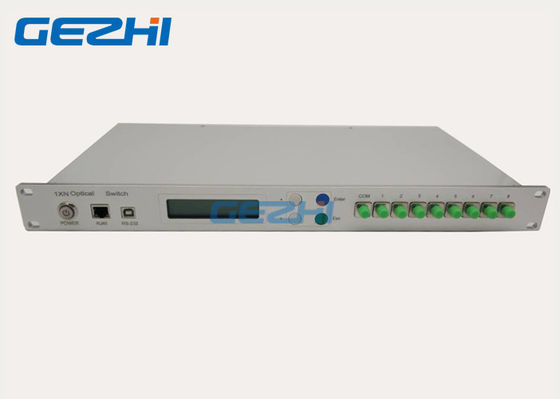

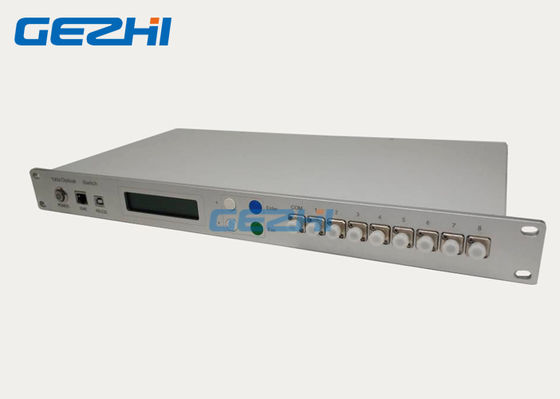

सामने पैनल

◆शक्ति: बिजली की आपूर्ति का मास्टर स्विच

◆आरजे 45:संचार नेटवर्क प्रबंधन इंटरफ़ेस;

◆232 रुपये:रु। - सीरियल इंटरफ़ेस;RS232 धारावाहिक संचार इंटरफ़ेस;

◆एलसीडी:डिवाइस जो सीधे जानकारी प्रदर्शित करते हैं;

◆▲: ऊपर जाने की कुंजी; ▼: नीचे जाने की कुंजी; दर्ज: निर्धारित करने की कुंजी;

Esc: रद्द करने की कुंजी;

◆कॉम,1 ~ 8:फाइबर इंटरफ़ेस;

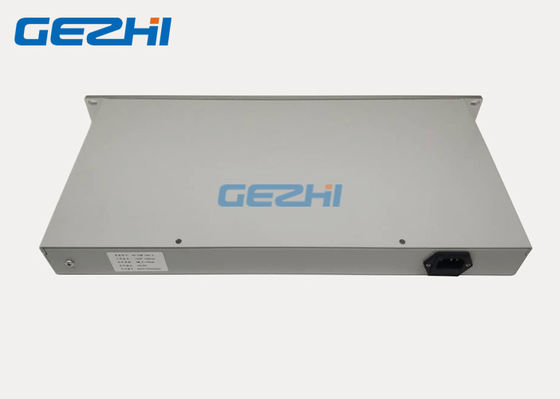

पिछला फलक

◆एसी:100~ 240वी: पावर कॉर्ड इंटरफ़ेस;
