उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | एफटीटीएच डब्ल्यूडीएम | वेवलेंथ: | 1310 और 1490 और 1550 |
|---|---|---|---|

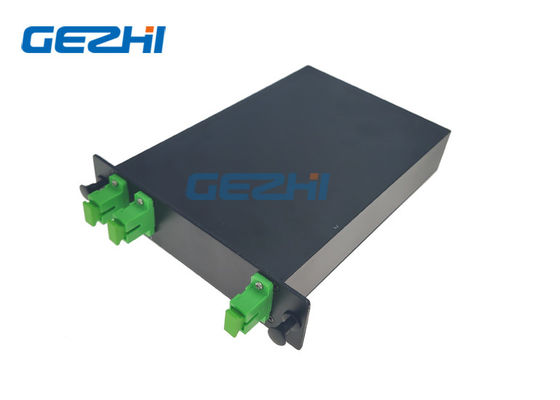

| बंदरगाह: | ट्रिपल | पैकेज: | LGX कैसेट |
| योजक: | अनुसूचित जाति / एपीसी | आवेदन: | CATV |
| हाई लाइट: | 1550nm FTTH WDM,ट्रिपल पोर्ट FTTH WDM,FTTH FWDM डिवाइस |
||
फ़िल्टर-आधारित तरंग दैर्ध्य विभाजन बहुसंकेतन (WDM) फ़िल्टर डिवाइस
GEZHI के फ़िल्टर-आधारित तरंगदैर्ध्य डिवीजन मल्टीप्लेक्सिंग (WDM) फ़िल्टर डिवाइस ने पतली-फ़िल्ट्री फ़िल्टर तकनीक का उपयोग किया है।यह 1310, 1490 और 1550nm में तीन तरंग दैर्ध्य मल्टीप्लेक्स और डेमल्टीप्लेक्स है जो आवाज, डेटा और वीडियो सेवाओं को ले जाता है।फ़िल्टर-आधारित तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (WDM) फ़िल्टर डिवाइस एक विस्तृत श्रृंखला में 1310/1490 / 1550nm तरंगदैर्ध्य पर द्विदिश संचार संकेतों को महसूस करने के लिए प्रकाश को जोड़ती और अलग करती है।इसका उपयोग 1 से 2 पोर्ट कॉन्फ़िगरेशन के साथ "ट्रिपल-प्ले" एफटीटीएच सिस्टम में किया जाता है।3 तरंग दैर्ध्य को आम इनपुट पोर्ट के माध्यम से डिवाइस में खिलाया जाता है, एक तरंग दैर्ध्य एक आउटपुट पोर्ट से परिलक्षित होता है, साथ ही, अन्य 2 तरंग दैर्ध्य अन्य आउटपुट पोर्ट पर डिवाइस से गुजरते हैं।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
| पैरामीटर | इकाई | एफडब्ल्यूडीएम डिवाइस | ||
| संचालन तरंग दैर्ध्य टी: ट्रांसमिशन वेवलेंथ आर: प्रतिबिंब तरंग दैर्ध्य 1310, 50,1490, 10, 1550, 10 1610 50 10, 1625, 25, 1650, 20 |
एनएम | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| निविष्टी की हानि | डीबी | ट्रांसमिशन: ≤ 0.6 | ||
| परावर्तन: ≤ 0.4 | ||||
| ट्रांसमिशन चैनल अलगाव | डीबी | ≥ ३० | ||
| परावर्तन चैनल अलगाव | डीबी | ≥ १≥ | ||
| पीडीएल | डीबी | ≤ 0.1 | ||
| तरंग दैर्ध्य थर्मल स्थिरता | एनएम / ℃ | ≤ 0.003 | ||
| सम्मिलन हानि थर्मल स्थिरता | डीबी / ℃ | ≤ 0.005 | ||
| हारकर लौटा | डीबी | ≥ 45 | ||
| ऑप्टिकल पावर | मेगावाट | ≤ 500 | ||
| परिचालन तापमान | ℃ | -10 ~ +70 | ||
| भंडारण तापमान | ℃ | -40 ~ +85 | ||
| सापेक्षिक आर्द्रता | % | ५ ~ ९ ५ | ||
| आयाम | मिमी | Φ5.5 × 34 | Φ4.2 × 25 | 90 × 20 × 10 |
| नोट: 1. अनुकूलन उपलब्ध है। 2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर में अतिरिक्त 0.2dB नुकसान जोड़ें। |
||||
फ़िल्टर-आधारित तरंग दैर्ध्य विभाजन बहुसंकेतन (WDM) फ़िल्टर डिवाइस
आदेश की जानकारी:
| ए | बी | सी | डी | इ |
| वेवलेंथ | ट्यूब के प्रकार | फाइबर की लंबाई (कनेक्टर सहित) |
योजक | आयाम |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 एक्स = दूसरों |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um एक्स = दूसरों |
05 = 0.5m ± 0.05M 10 = 1.0m ± 0.05M 15 = 1.5m ± 0.05M X = अन्य |
00 = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी / पीसी एसए = अनुसूचित जाति / एपीसी एसटीपी = अनुसूचित जनजाति / पीसी एसटीए = अनुसूचित जनजाति / एपीसी एल.पी. = नियंत्रण रेखा / पीसी ला = नियंत्रण रेखा / एपीसी एक्स = दूसरों |
5534 = Φ5.5 × 34mm 4225 = Φ4.2 × 25mm 9021 = 90 × 20 × 10 मिमी एलजीएक्स = एलजीएक्स कैसेट एक्स = स्वनिर्धारित |
