उत्पाद का नाम: | 1x8 ऑप्टिकल स्विच मॉड्यूल | चैनल: | 1x8 |
---|---|---|---|
वेवलेंथ: | 800 ~ 1100nm | योजक: | एफसी / UPC |
आकार: | 19 "1 यू रैकमाउंट | आवेदन: | OXC |
हाई लाइट: | OXC मल्टीमोड ऑप्टिकल स्विच मॉड्यूल,1x8 मल्टीमोड ऑप्टिकल स्विच मॉड्यूल,1100nm ऑप्टिकल केबल स्विच |
1xN मल्टीमोड ऑप्टिकल स्विच मॉड्यूल 19 "रैक चेसिस
GEZHI फोटोनिक्स कं, लिमिटेड का 1 × 8 प्रिज्म स्विच एकल इनपुट फाइबर और आठ आउटपुट फाइबर में से एक के बीच चैनल चयन प्रदान करता है।विद्युत रूप से सक्रिय और डेटा दर और सिग्नल प्रारूप के स्वतंत्र रूप से संचालन।GEZHI फोटोनिक्स कं, लिमिटेड 1x8 प्रिज्म स्विच को 19 "1U रैकमाउंट में रखा गया है RS232 नियंत्रण और RJ45 ईथरनेट रिमोट मैनेजमेंट।
विशेषताएं
कम प्रविष्टि नुकसान, फास्ट स्विचिंग
एलईडी डिस्प्ले पैनल।दृश्य प्रदर्शन, सुविधाजनक संचालन
RS232 नियंत्रण और RJ45 ईथरनेट रिमोट मैनेजमेंट
SerialNet, उच्च विश्वसनीयता, उच्च स्थिरता
पारदर्शी संचरण संकेत।उच्च स्थिरता और विश्वसनीयता
स्वचालित स्कैनिंग के चैनल और समय अंतराल की स्थापना की जा सकती है
अनुप्रयोग
OXC, OLP, ROADM
परीक्षण प्रणाली का तरंग दैर्ध्य स्विच
ऑप्टिक सेंसर सिस्टम का चैनल स्विच
विशिष्टता
पैरामीटर | इकाई | संकेतक |
इकाई प्रकार | FSW-1x8-MM-एफपी | |
तरंग दैर्ध्य रेंज | एनएम | 800 ~ 1100nm |
टेस्ट वेवलेंथ | एनएम | 850 एनएम |
निविष्टी की हानि | डीबी | प्रकार।≤0.8 डीबी, मैक्स ।1.5 डीबी |
repeatability | डीबी | ≤ 0.02 |
हारकर लौटा | डीबी | ≥ 35 |
crosstalk | डीबी | ≥ 70 |
WDL | डीबी | ≤ 0.25 |
पीडीएल | डीबी | ≤ 0.05 |
ऑप्टिकल पावर | मेगावाट | ≤ 500 |
स्विचिंग टाइम | एमएस | ≤10 एमएस (आसन्न चैनल) |
फाइबर प्रकार | उम | 9/125 |
योजक | एफसी / पीसी | |
मॉनिटरिंग पोर्ट | RJ45 और RS-232 | |
काम कर रहे बिजली की आपूर्ति (प्लग प्रकार) |
वी |
एसी: 100: 240 (50/60 हर्ट्ज) |
बिजली की खपत | डब्ल्यू | < १० |
परिचालन तापमान | ℃ | -10 ~ 60 |
आकार | मिमी | 1U: 483 x 230 x 45 |
कम सम्मिलन हानि रैक 1 × N (Nion16) ऑप्टिकल स्विच उपकरण FSW-1X8-U

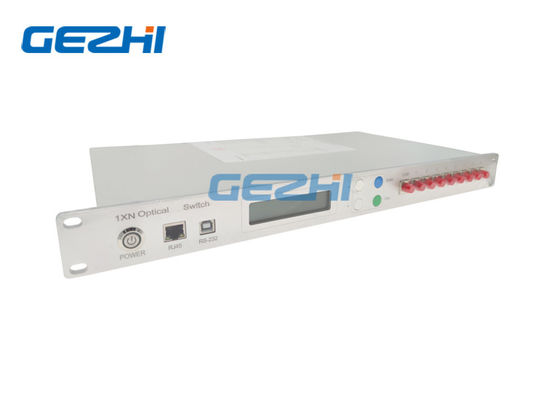

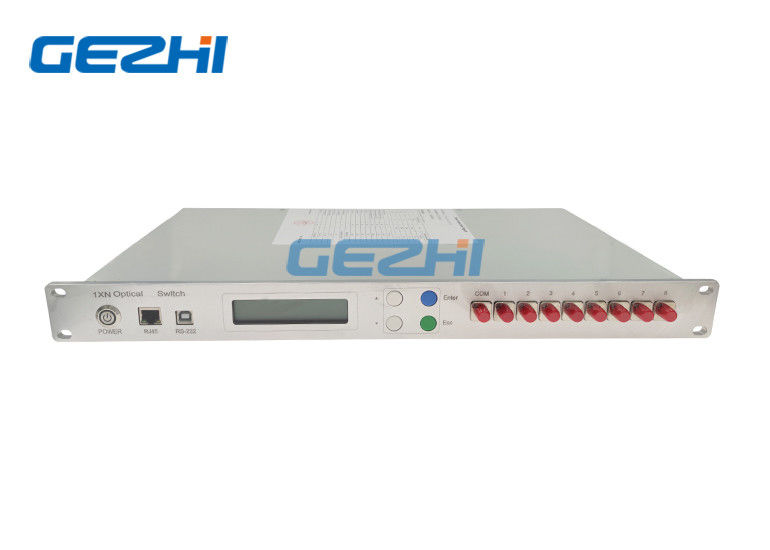

पीव्याख्या करने के लिए anel:
◆शक्ति: बिजली की आपूर्ति का मास्टर स्विच
◆आरजे 45:संचार नेटवर्क प्रबंधन इंटरफ़ेस;
◆232 रुपये:रु। - सीरियल इंटरफ़ेस;RS232 धारावाहिक संचार इंटरफ़ेस;
◆एलसीडी:उपकरण जो सीधे जानकारी प्रदर्शित करते हैं;
◆▲: ऊपर जाने की कुंजी; ▼: नीचे जाने की कुंजी; दर्ज: निर्धारित करने की कुंजी;
Esc: रद्द करने की कुंजी;
◆कॉम,1 ~ 8:फाइबर इंटरफ़ेस;

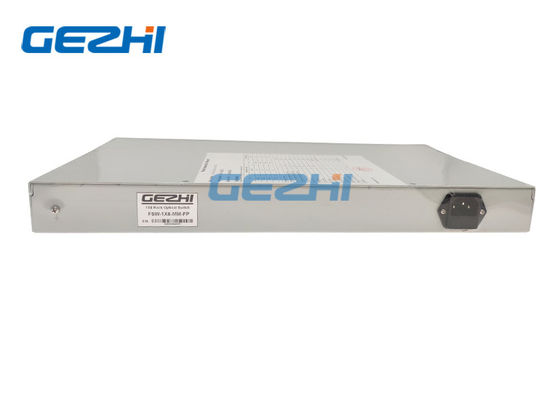

पिछला फलक
◆एसी:100~ 240वी: पावर कॉर्ड इंटरफ़ेस;
पैकेज
