उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | वेव डिवीजन मल्टीप्लेक्सर | पैकेट: | एबीएस बॉक्स |
---|---|---|---|
योजक: | एलसी/यूपीसी | लंबाई: | 1 मीटर |
केबल: | 2 मिमी | वेवलेंथ: | 1310 ~ 1610 एनएम |
हाई लाइट: | 16CH वेव डिवीजन मल्टीप्लेक्सर,एलसी यूपीसी वेव डिवीजन मल्टीप्लेक्सर,लाइन मॉनिटरिंग सीडब्ल्यूडीएम 16 चैनल |

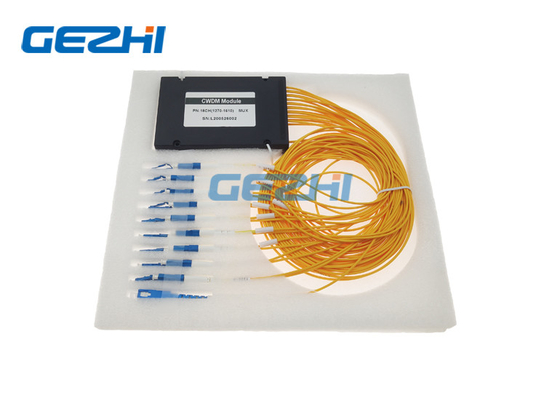

16CH वेव डिवीजन मल्टीप्लेक्सर
GEZHI 16CH मोटे तरंग डिवीजन मल्टीप्लेक्सिंग (CWDM) तकनीक को फाइबर-ऑप्टिक डेटा केबलिंग की बैंडविड्थ क्षमता बढ़ाने के तरीके के रूप में विकसित किया गया था।CWDM प्रत्येक एकल सिग्नल को ले जाने के लिए प्रकाश के विभिन्न तरंग दैर्ध्य का उपयोग करके एक एकल ऑप्टिकल फाइबर में कई ऑप्टिकल वाहक संकेतों को मल्टीप्लेक्स करता है।कस्टम पसंद के लिए 16CH वेव डिवीजन मल्टीप्लेक्सर की तरंग दैर्ध्य 1260 ~ 1620nm है।इसकी आवश्यकता के अनुसार मॉनिटर पोर्ट और 1310nm ग्रे पोर्ट भी जोड़ा जा सकता है।
विशेषताएँ |
अनुप्रयोग |
|
|
16सीएच वेव डिवीजन मल्टीप्लेक्सर विशिष्टता
विशेष विवरण
पैरामीटर | 4 चैनल | 8 चैनल | 18 चैनल | ||||
मक्स | demux के | मक्स | demux के | मक्स | demux के | ||
चैनल वेवलेंथ (एनएम) | 1270 ~ 1610 | ||||||
केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.5 | ||||||
चैनल रिक्ति (एनएम) | 20 | ||||||
चैनल पासबैंड (@-0.5dB बैंडविड्थ (एनएम) | > 13 | ||||||
सम्मिलन हानि (डीबी) | ≤1.6 | ≤2.5 | ≤3.5 | ||||
चैनल एकरूपता (डीबी) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
चैनल लहर (डीबी) | 0.3 | ||||||
अलगाव (डीबी) | नज़दीक | लागू नहीं | >30 | लागू नहीं | >30 | लागू नहीं | >30 |
गैर आसन्न | लागू नहीं | > 40 | लागू नहीं | > 40 | लागू नहीं | > 40 | |
जड़त्व हानि तापमान संवेदनशीलता (dB/°C) | <0.005 | ||||||
तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / डिग्री सेल्सियस) | <0.002 | ||||||
ध्रुवीकरण निर्भर नुकसान (डीबी) | <0.1 | ||||||
ध्रुवीकरण मोड फैलाव | <0.1 | ||||||
डायरेक्टिविटी (डीबी) | > 50 | ||||||
रिटर्न लॉस (डीबी) | > 45 | ||||||
अधिकतम पावर हैंडलिंग (एमडब्ल्यू) | 300 | ||||||
आपरेटिंग तापमान (डिग्री सेल्सियस) | -5~+75 | ||||||
भंडारण तापमान (डिग्री सेल्सियस) | -40~85 | ||||||
पैकेज आयाम (मिमी) | L100 x W80 x H10 या L140xW115xH18 |
सीडब्ल्यूडीएम | चैनल रिक्ति | चैनलों की संख्या | विन्यास | पहला चैनल | फाइबर प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर |
सी = सीडब्ल्यूडीएम ग्रिड | 04=4 चैनल 08=8 चैनल 16=16 चैनल 18=18 चैनल एन = एन चैनल |
एम = मक्स डी = डिमक्स ओ = ओएडीएम |
27 = 1270 एनएम …… 47 = 1470 एनएम 49 = 1490 एनएम …… 61 = 1610 एनएम एसएस = विशेष |
1=नंगे फाइबर 2 = 900um ढीली ट्यूब 3=2mm केबल 4=3mm केबल |
1=1मी 2=2मी एस = निर्दिष्ट करें
|
0=कोई नहीं एफए = एफसी / एपीसी = एफसी / पीसी 3=एससी/एपीसी 4=एससी/पीसी 5=अनुसूचित जनजाति 6=एलसी एस = निर्दिष्ट करें |
