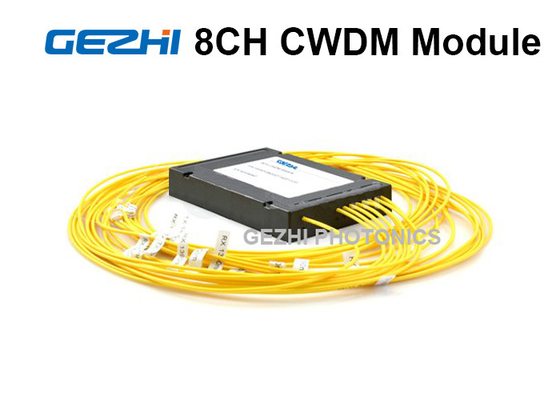

फाइबर ऑप्टिकल एम्पलीफायर के लिए 8 चैनल सिम्पलेक्स फाइबर सीडब्ल्यूडीएम मॉड्यूल 1270 - 1610 एनएम

सिंप्लेक्स सीडब्ल्यूडीएम एमयूएक्स

GEZHI मल्टीप्लेक्सर (MUX) एक फाइबर पर सिंगल डायरेक्शनल डेटा ट्रांसमिशन के लिए दूसरी तरफ डीमुल्टिप्लेक्सर (DEMUX) के साथ काम करता है।



GEZHI Photonics 8CH CWDM Mux/Demux मॉड्यूल एक निष्क्रिय तकनीक है, यह किसी भी प्रोटोकॉल को लिंक पर ले जाने की अनुमति देता है, जब तक कि यह एक विशिष्ट तरंग दैर्ध्य पर है (यानी 1570nm पर T1 ओवर फाइबर 1590nm पर 10Gbps ईथरनेट के साथ ले जाया जाता है)।यह नेटवर्किंग इंफ्रास्ट्रक्चर के दीर्घकालिक प्रूफिंग की अनुमति देता है क्योंकि प्रोटोकॉल तैनात किए जाने के बावजूद मल्टीप्लेक्सर्स किसी भी नेटवर्क की गति पर प्रकाश को अपवर्तित करते हैं।

GEZHI फोटोनिक्स का एक पूरा पोर्टफोलियो प्रदान करता हैसीडब्ल्यूडीएम मक्स डिमक्सऔरऑप्टिकल एड ड्रॉप मल्टीप्लेक्सर(ओएडीएम) इकाइयां सभी अनुप्रयोगों के अनुरूप होंगी जैसे: गीगाबिट और 10G ईथरनेट, SDH/SONET, ATM, ESCON, फाइबर चैनल, FTTx और CATV।और हम वैकल्पिक पोर्ट कॉन्फ़िगरेशन प्रदान करते हैं जैसे:एक्सप्रेस पोर्ट,मॉनिटर पोर्ट,1310nm पासबैंड पोर्टऔर ग्राहक की पसंद के अनुसार इन मल्टीप्लेक्सर्स के लिए 1550nm पोर्ट।





एक सामान्य बंदरगाह:

• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

बी मानक पोर्ट 1310nm:

• विरासती 1310nm सिग्नल को पास होने देता है।यानी यह एलआर ऑप्टिक्स, एलएक्स ऑप्टिक्स इत्यादि ले जा सकता है।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

सी मानक पोर्ट 1550nm:

• विरासती 1550nm सिग्नल को पास होने देता है।यानी यह ER ऑप्टिक्स, ZR ऑप्टिक्स, LX ऑप्टिक्स, ZX ऑप्टिक्स आदि ले जा सकता है।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

विशिष्ट तरंग दैर्ध्य के लिए डी मक्स / डिमक्स पोर्ट:

• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
• डिफ़ॉल्ट के रूप में ITU G.657A1 मानक के अनुरूप।

ई एक्सप्रेस पोर्ट:

• दो CWDM mux/demux मॉड्यूल के कैस्केडिंग को सक्षम करता है, सामान्य फाइबर लिंक पर चैनल क्षमता को दोगुना करता है।
• चैनल आइसोलेशन डिफ़ॉल्ट रूप से 15dB है, अनुरोध पर 16dB ~40dB उपलब्ध है।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

एफ मॉनिटर पोर्ट:

• मापन/निगरानी उपकरण, जैसे बिजली मीटर या नेटवर्क विश्लेषक, को मॉड्यूल आउटपुट से जोड़ता है।
• निगरानी समाप्त होने पर, उपकरणों को डिस्कनेक्ट करें और नेटवर्क को अबाधित छोड़ दें।
• एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
• टैप प्रतिशत डिफ़ॉल्ट के रूप में 5% है, अनुरोध पर 1%, 2%, 3% या 10% उपलब्ध है।

वास्तविक लेआउट चुने हुए कनेक्टर प्रकार के साथ-साथ अन्य कारकों पर निर्भर करता है।हालाँकि, मुख्य योजना वही रहती है हम वैकल्पिक पोर्ट कॉन्फ़िगरेशन प्रदान करते हैं जैसे: एक्सप्रेस पोर्ट, मॉनिटर पोर्ट, 1310nm पासबैंड पोर्ट और ग्राहक की पसंद के अनुसार इन मल्टीप्लेक्सर्स के लिए 1550nm पोर्ट, 1310nm लीगेसी SDH/SONET, CWDM वेवलेंथ 1270, 1290 के साथ उपयोग करते समय, 1310, 1330 और 1350nm का उपयोग नहीं किया जाना चाहिए। 1550nm लीगेसी SDN/SONET के साथ उपयोग करते समय, CWDM तरंग दैर्ध्य 1510, 1530, 1550, 1570 और 1590nm का उपयोग नहीं किया जाना चाहिए।
