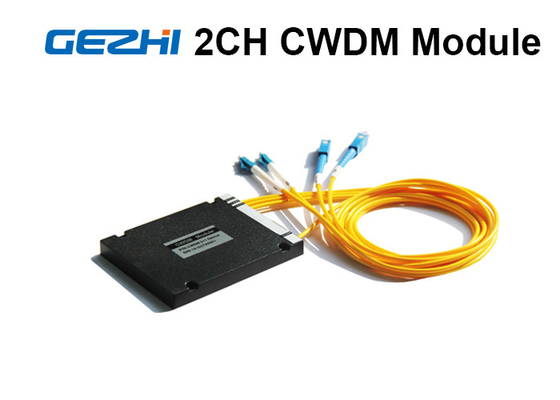

2 चैनल एक्सेस नेटवर्क CWDM Mux डिमक्स ABS पिगटेल्ड मॉड्यूल

2 चैनल एक्सेस नेटवर्क CWDM Mux डिमक्स ABS पिगटेल्ड मॉड्यूल
2 चैनल एक्सेस नेटवर्क CWDM Mux डिमक्स ABS पिगटेल्ड मॉड्यूल

बड़ी छवि :  2 चैनल एक्सेस नेटवर्क CWDM Mux डिमक्स ABS पिगटेल्ड मॉड्यूल

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: GEZHI or OEM
प्रमाणन: CE/FCC/RoHS/TUV/UL
मॉडल संख्या: GZ-2CH CWDM मॉड्यूल
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: Get Latest Price
पैकेजिंग विवरण: कागज बॉक्स के साथ फोम में 1 पीसी
प्रसव के समय: 2 ~ 7 कार्य दिवस
आपूर्ति की क्षमता: प्रति माह 80000 चैनल
विस्तृत उत्पाद विवरण
उत्पाद का नाम: सीडब्ल्यूडीएम स्प्लिटर चैनल संख्या: 2 चैनल
वेवलेंथ: 1270 ~ 1610 एनएम उपलब्ध है योजक: एलसी/एससी/एफसी/एसटी (पीसी या एपीसी)
फाइबर प्रकार: सिंप्लेक्स फाइबर की लंबाई: एक्सेस नेटवर्क
हाई लाइट:

2 चैनल CWDM Mux डिमक्स

,

ABS मॉड्यूल CWDM Mux डिमक्स

,

एक्सेस नेटवर्क CWDM मॉड्यूल

2 चैनल एक्सेस नेटवर्क CWDM Mux डिमक्स ABS पिगटेल्ड मॉड्यूल



GEZHI फोटोनिक्स CWDM (कोर्स वेव डिवीजन मल्टीप्लेक्सिंग) MUX/DEMUX (मल्टीप्लेक्सर/डेमल्टीप्लेक्सर) एक लचीला, कम लागत वाला समाधान है जो मौजूदा फाइबर क्षमता के विस्तार को सक्षम बनाता है।GEZHI फोटोनिक्स CWDM MUX/DEMUX मॉड्यूल ITU-T G694.2 CWDM वेवलेंथ को 20 एनएम वेतन वृद्धि में 1270 एनएम से 1610 एनएम के बीच समर्थन करते हैं।



वे किसी भी पोर्ट पर 10 Gpbs, 40 Gbps और 100 Gbps तक किसी भी डेटा दर और किसी भी प्रोटोकॉल को स्वीकार करते हैं।साधारण फाइबर पर CWDM MUX & DEMUX एक फाइबर में 18 ऑप्टिकल सिग्नल तक आने में सक्षम है और आर्किटेक्चर की एक विस्तृत श्रृंखला का समर्थन करता है, स्केलेबल पॉइंट-टू-पॉइंट लिंक से लेकर दो फाइबर संरक्षित रिंग तक।हम का एक पूरा पोर्टफोलियो प्रदान करते हैंCWDM Mux डिमक्स मॉड्यूलप्लास्टिक ABS मॉड्यूल कैसेट के पैकेज प्रकारों के साथ दोहरे फाइबर या सिम्प्लेक्स फाइबर पर, 19 "रैक माउंटेबल बॉक्स या बाजार-मानक LGX पैकेजिंग, कस्टम तरंग दैर्ध्य चैनल उपलब्ध हैं।



आइटम विवरण:

  • 2 चैनल CWDM mux
  • कॉम पोर्ट सिम्पलेक्स है
  • एबीएस पिगटेल मॉड्यूल
  • यह ग्राहक की पसंद के अनुसार मॉनिटर, एक्सप्रेस पोर्ट जैसे कॉन्फ़िगरेशन पोर्ट से लैस है (विकल्प देखें)
  • फ्रंट पैनल ग्राहक की पसंद के अनुसार एडेप्टर से लैस है (विकल्प देखें)
  • निष्क्रिय, कोई विद्युत शक्ति की आवश्यकता नहीं है।(एमटीबीएफ लगभग 500 वर्ष)
  • कम सम्मिलन हानि
  • स्थापित करने के लिए सरल, कोई कॉन्फ़िगरेशन या रखरखाव की आवश्यकता नहीं है
  • आईएसओ 9001 विनिर्माण सुविधा



विशिष्टता:



पैरामीटर 4 चैनल 8 चैनल 16 चैनल
मक्स demux के मक्स demux के मक्स demux के
चैनल वेवलेंथ (एनएम) 1270 ~ 1610
केंद्र तरंग दैर्ध्य सटीकता (एनएम) ± 0.5
चैनल रिक्ति (एनएम) 20
चैनल पासबैंड (@-0.5dB बैंडविड्थ (एनएम) > 13
सम्मिलन हानि (डीबी) ≤1.6 ≤2.5 ≤4.5
चैनल एकरूपता (डीबी) ≤0.6 ≤1.0 ≤1.5
चैनल लहर (डीबी) 0.3
अलगाव (डीबी) नज़दीक लागू नहीं >30 लागू नहीं >30 लागू नहीं >30
गैर आसन्न लागू नहीं > 40 लागू नहीं > 40 लागू नहीं > 40
जड़त्व हानि तापमान संवेदनशीलता (dB/℃) <0.005
तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / ℃) <0.002
ध्रुवीकरण निर्भर नुकसान (डीबी) <0.1
ध्रुवीकरण मोड फैलाव <0.1
डायरेक्टिविटी (डीबी) > 50
रिटर्न लॉस (डीबी) > 45
अधिकतम पावर हैंडलिंग (एमडब्ल्यू) 300
आपरेटिंग तापमान (℃) -5~+75
भंडारण तापमान (℃) -40~85
पैकेज आयाम (मिमी) L100 x W80 x H10 L140 x W115 x H18

विशिष्टता सूचना के बिना बदल सकती है।

ऊपर विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।



आदेश की जानकारी

सीडब्ल्यूडीएम एक्सएक्स एक्स एक्सएक्स एक्स एक्स एक्सएक्स
  चैनलों की संख्या

आत्मविश्वास

-गुरुत्व

पहला चैनल फाइबर प्रकार फाइबर की लंबाई इन/आउट कनेक्टर



04=4 चैनल

08=8 चैनल

16=16 चैनल

18=18 चैनल

एन = एन चैनल



एम = मक्स

डी = डिमक्स

ओ = ओएडीएम



27 = 1270 एनएम

……

47 = 1470 एनएम

49 = 1490 एनएम

……

61 = 1610 एनएम

एसएस = विशेष



1=नंगे फाइबर

2 = 900um ढीली ट्यूब

3=2mmकेबल

4=3mmकेबल



1=1मी

2=2मी

एस = निर्दिष्ट करें



0=कोई नहीं

1=एफसी/एपीसी

2=एफसी/पीसी

3=एससी/एपीसी

4=एससी/पीसी

5=अनुसूचित जनजाति

6=एलसी

एस = निर्दिष्ट करें



GEZHI फोटोनिक्स का एक पूरा पोर्टफोलियो प्रदान करता हैसीडब्ल्यूडीएम मक्स डिमक्सऔरऑप्टिकल एड ड्रॉप मल्टीप्लेक्सर(ओएडीएम) इकाइयां सभी अनुप्रयोगों के अनुरूप होंगी जैसे: गीगाबिट और 10G ईथरनेट, SDH/SONET, ATM, ESCON, फाइबर चैनल, FTTx और CATV।और हम वैकल्पिक पोर्ट कॉन्फ़िगरेशन प्रदान करते हैं जैसे:एक्सप्रेस पोर्ट,मॉनिटर पोर्ट,1310nm पासबैंड पोर्टऔर ग्राहक की पसंद के अनुसार इन मल्टीप्लेक्सर्स के लिए 1550nm पोर्ट।

फ्रंट पैनल विवरण
8 channels CWDM Mux , Simplex Uni-directional, 1RU Rack Mount , Single fiber


एक सामान्य बंदरगाह:

  • एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

बी मानक पोर्ट 1310nm:

  • विरासती 1310nm सिग्नल को पास होने देता है।यानी यह एलआर ऑप्टिक्स, एलएक्स ऑप्टिक्स इत्यादि ले जा सकता है।
  • एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

सी मानक पोर्ट 1550nm:

  • विरासती 1550nm सिग्नल को पास होने देता है।यानी यह ER ऑप्टिक्स, ZR ऑप्टिक्स, LX ऑप्टिक्स, ZX ऑप्टिक्स आदि ले जा सकता है।
  • एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

विशिष्ट तरंग दैर्ध्य के लिए डी मक्स / डिमक्स पोर्ट:

  • एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
  • डिफ़ॉल्ट के रूप में ITU G.657A1 मानक के अनुरूप।

ई एक्सप्रेस पोर्ट:

  • दो CWDM mux/demux मॉड्यूल के कैस्केडिंग को सक्षम करता है, सामान्य फाइबर लिंक पर चैनल क्षमता को दोगुना करता है।
  • चैनल आइसोलेशन डिफ़ॉल्ट रूप से 15dB है, अनुरोध पर 16dB ~40dB उपलब्ध है।
  • एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।

एफ मॉनिटर पोर्ट:

  • मापन/निगरानी उपकरण, जैसे बिजली मीटर या नेटवर्क विश्लेषक, को मॉड्यूल आउटपुट से जोड़ता है।
  • निगरानी समाप्त होने पर, उपकरणों को डिस्कनेक्ट करें और नेटवर्क को अबाधित छोड़ दें।
  • एलसी, एससी, एसटी और एफसी कनेक्टर उपलब्ध हैं।
  • टैप प्रतिशत डिफ़ॉल्ट के रूप में 5% है, अनुरोध पर 1%, 2%, 3% या 10% उपलब्ध है।
टिप्पणी:

वास्तविक लेआउट चुने हुए कनेक्टर प्रकार के साथ-साथ अन्य कारकों पर निर्भर करता है।हालाँकि, मुख्य योजना वही रहती है हम वैकल्पिक पोर्ट कॉन्फ़िगरेशन प्रदान करते हैं जैसे: एक्सप्रेस पोर्ट, मॉनिटर पोर्ट, 1310nm पासबैंड पोर्ट और ग्राहक की पसंद के अनुसार इन मल्टीप्लेक्सर्स के लिए 1550nm पोर्ट, 1310nm लीगेसी SDH/SONET, CWDM वेवलेंथ 1270, 1290 के साथ उपयोग करते समय, 1310, 1330 और 1350nm का उपयोग नहीं किया जाना चाहिए। 1550nm लीगेसी SDN/SONET के साथ उपयोग करते समय, CWDM तरंग दैर्ध्य 1510, 1530, 1550, 1570 और 1590nm का उपयोग नहीं किया जाना चाहिए।

आवास के लिए यांत्रिक विवरण
8 channels, CWDM Mux & Demux , Simplex BIDI Transmission, ABS Pigtailed Module
