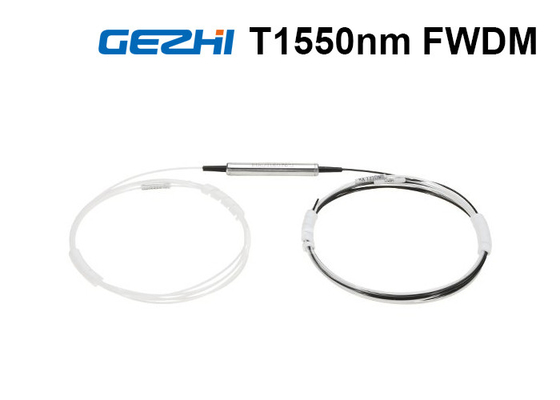

स्टील ट्यूब 1x2 FWDM फ़िल्टर पतली फिल्म फ़िल्टर WDM पास 1550nm रिफ्लेक्ट 1310/1490nm

FTTX फ़िल्टर WDM मॉड्यूल का व्यापक रूप से EDFA, रमन एम्पलीफायरों, WDM नेटवर्क और फाइबर ऑप्टिक्स इंस्ट्रूमेंटेशन में उपयोग किया जाता है, जो थिन फिल्म फ़िल्टर (TFF) तकनीक पर आधारित है।डिवाइस एक व्यापक तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य पर प्रकाश को जोड़ती या अलग करती है।यह द्विदिश संचार प्राप्त करने के लिए एकल फाइबर की क्षमता का विस्तार कर सकता है, ताकि ऑप्टिकल नेटवर्क के उन्नयन और विस्तार में व्यापक रूप से उपयोग किया जा सके, या नए व्यापक व्यवसाय आदि का परिचय दिया जा सके।



GEZHI फोटोनिक्स फ़िल्टर-आधारित वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM) फ़िल्टर डिवाइस प्रदान करता है जो आपके विशेष अनुप्रयोगों के लिए विशेष तरंग दैर्ध्य बैंड के लिए अनुकूलित होते हैं।जैसा कि आप जानते होंगे, GEPON सिस्टम खुद 1310/1490 पर काम करता है, इसलिए यहाँ CATV सिग्नल 1550nm का उपयोग करके उसी फाइबर पर दिया जाता है, और FWDM एक ऐसी जगह है जहाँ यह सब "मिश्रित" होता है।





प्रकार		एफडब्ल्यूडीएम
ऑपरेटिंग तरंग दैर्ध्य टी: संचरण तरंग दैर्ध्य आर: प्रतिबिंब तरंग दैर्ध्य 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	एनएम	T1550 R1310/1490
		टी1490 आर1310/1550
		टी1310 आर1490/1550
		टी1550/1610 आर1310/1490
		टी1550/1625 आर1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
ट्रांसमिशन सम्मिलन हानि	डीबी	≤0.80
प्रतिबिंब सम्मिलन हानि	डीबी	≤0.60
ट्रांसमिशन चैनल अलगाव	डीबी	≥30
प्रतिबिंब चैनल अलगाव	डीबी	≥17
पीडीएल	डीबी	≤0.1
तरंग दैर्ध्य थर्मल स्थिरता	एनएम / ℃	≤0.003
सम्मिलन हानि थर्मल स्थिरता	डीबी / ℃	≤0.005
दिशिकता	डीबी	≥55
हारकर लौटा	डीबी	≥45
परिचालन तापमान	℃	-20~+70
भंडारण तापमान	℃	-40~+85

नोट: 1. अनुकूलन उपलब्ध है।

2. कनेक्टर के बिना निर्दिष्ट, और प्रति कनेक्टर अतिरिक्त 0.2dB हानि जोड़ें।



• पास (ट्रांसमिशन) चैनल: 1550 एनएम
• प्रतिबिंब चैनल: 1310nm और 1490nm
• उच्च अलगाव, विश्वसनीयता और चैनल अलगाव
• कम सम्मिलन हानि और उत्कृष्ट पर्यावरणीय विश्वसनीयता
• RoHS कॉम्प्लाइंट



• 250um नंगे फाइबर के लिए ग्लास ट्यूब पैकेज
• 250um नंगे फाइबर और 900um फाइबर के लिए स्टील ट्यूब पैकेज
• 900um, 2.0mm और 3.0mm फाइबर के लिए ABS बॉक्स
• टिप्पणी:250um नंगे फाइबर कनेक्टर से लैस होने के लिए बहुत महीन है



चित्र एT13/R15, T14/R1315, T1415/R13 FTTX फ़िल्टर WDM के लिए है
चित्र बीT15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX फ़िल्टर WDM के लिए है
