रैक माउंट ABS मॉड्यूल DWDM MUX DEMUX 8 चैनल 1310/1490/1550nm CATV PON WDM

GEZHI फोटोनिक्स कं, लिमिटेड एक कारखाना है जो मुख्य रूप से CEx WDM, DWDM, AWG DWDM मॉड्यूल, CWDM, फ़िल्टर WDM, मैकेनिकल ऑप्टिकल स्विच जैसे 1x1, 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 और 1xN मल्टी चैनल ऑप्टिकल का उत्पादन करता है। स्विच, ऑप्टिकल स्विच उपकरण, एमईएमएस ऑप्टिकल स्विच, एमईएम वीओए, ऑप्टिकल पैच कॉर्ड इत्यादि।

टेलीकॉम में C53-C60 dwdm फाइबर मल्टीप्लेक्सर DWDM ऑप्टिक्स

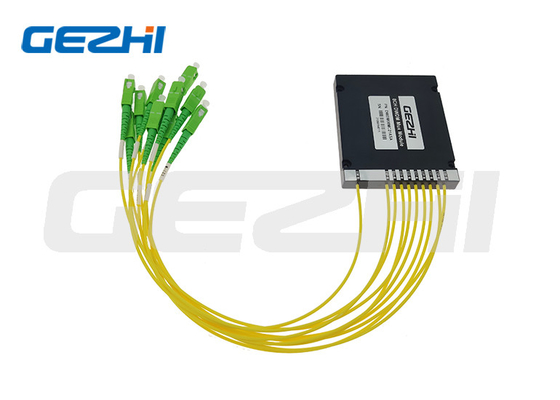

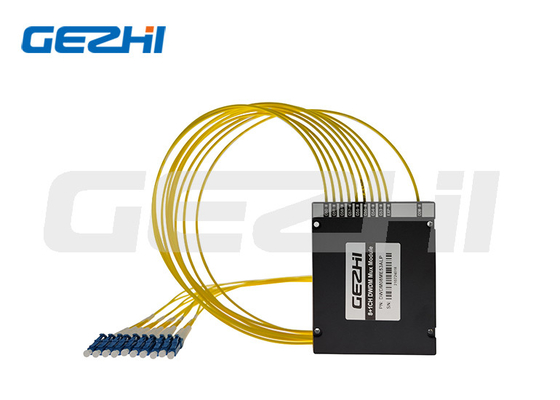

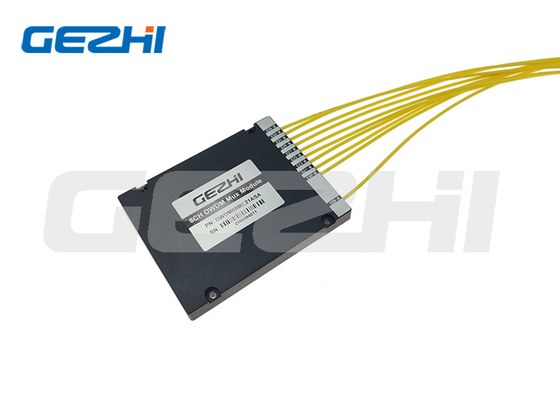

इस मॉड्यूल को एक छोटे एबीएस बॉक्स में एक मल्टीप्लेक्सर या डीमुल्टिप्लेक्सर पैक किया जाता है: सिंगल फाइबर एप्लिकेशन के लिए 100 * 80 * 10 मिमी।कम सम्मिलन हानि, उच्च स्थिरता और विश्वसनीयता के रूप में, FTTX, WDM नेटवर्क, डेटा सेंटर आदि में इसका अच्छा अनुप्रयोग।

विशेषताएँ: कम सम्मिलन हानि कम पीडीएल उच्च चैनल अलगाव उत्कृष्ट पर्यावरणीय विश्वसनीयता

अनुप्रयोग: डब्ल्यूडीएम सिस्टम सीएटीवी मेट्रो/एक्सेस नेटवर्क डेटा सेंटर



कार्यनिष्पादन विशिष्टताएं

पैरामीटर	इकाई	dwdm फाइबर मल्टीप्लेक्सर
चैनल संख्या	--	8+1सीएच
ऑपरेशन वेवलेंथ ऑफ़dwdm फाइबर मल्टीप्लेक्सर	एनएम	C53 से C60
चैनल सेंट्रल वेवलेंथ	एनएम	आईटीयू-टी ग्रिड @DWDM
चैनल पासबैंड	एनएम	0.8 (100 गीगाहर्ट्ज)
सम्मिलन हानि @ पीबी	डीबी	<2.5
अलगाव @ आसन्न चैनल	डीबी	>30
अलगाव @ गैर-आसन्न चैनल	डीबी	>34
अलगाव @Reflect चैनल	डीबी	> 15
पासबैंड रिपल	डीबी	<0.5
ध्रुवीकरण निर्भर नुकसान	डीबी	<0.15
ध्रुवीकरण मोड फैलाव	पी.एस.	<0.1
डायरेक्टिविटी और रिटर्न लॉस	डीबी	डायरेक्टिविटी:>50 रिटर्न लॉस:>45
सत्ता चलाना	मेगावाट	<500
योजक	--	एलसी / यूपीसी या अनुकूलित
फाइबर प्रकार	--	SMF-28e या अनुकूलित
परिचालन तापमान	℃	-20 ~ +70
भंडारण तापमान	℃	-40 ~ +85
पैकेज आयाम	मिमी	एबीएस बॉक्स 100x80x10





टेलीकॉम में C53-C60 dwdm फाइबर मल्टीप्लेक्सर DWDM ऑप्टिक्सफ़िल्टर कैस्केडिंग

टेलीकॉम में C53-C60 dwdm फाइबर मल्टीप्लेक्सर DWDM ऑप्टिक्स

एकल फाइबर DWDM प्रकाशिकी संचरण समाधान

टेलीकॉम में C53-C60 dwdm फाइबर मल्टीप्लेक्सर DWDM ऑप्टिक्स

पैकेट
