8CH DWDM मॉड्यूल 2in1 रैक डबल फाइबर के साथ DWDM mux निष्क्रिय फिल्टर 1x8 चैनल नेटवर्क
DWDM (डेंस वेवलेंथ डिवीजन मल्टीप्लेक्सिंग) ऑप्टिकल तरंग दैर्ध्य के एक सेट का एक संयोजन है जिसे एक फाइबर के साथ प्रेषित किया जा सकता है।GEZHI फोटोनिक्स द्वारा लॉन्च किया गया यह DWDM मॉड्यूल थिन फिल्म कोटिंग तकनीक पर आधारित है।यह एक लेज़र तकनीक है जिसका उपयोग मौजूदा फाइबर-ऑप्टिक बैकबोन पर बैंडविड्थ बढ़ाने के लिए किया जाता है।यह ऑप्टिकल फाइबर नेटवर्क को एक साथ कई तरंग दैर्ध्य के संकेतों को प्रसारित करने में सक्षम बनाता है।
GEZHI फोटोनिक्स अनुकूलित चैनल, वेवलेंथ, पावर, फाइबर प्रकार और कनेक्टर प्रकार के साथ DWDM Mux Demux की पूरी श्रृंखला प्रदान करते हैं।साथ ही लो इंसर्शन टाइप भी उपलब्ध है
| कम सम्मिलन हानि |
| उच्च अलगाव |
| उच्च स्थिरता और विश्वसनीयता |
| औद्योगिक ऑपरेटिंग तापमान |
| (-40~+80℃उपलब्ध) |
| अनुकूलित पैकेज प्रकार |
| स्टेनलेस स्टील ट्यूब, एबीएस बॉक्स, एबीएस प्लग-इन मॉड्यूल, एलजीएक्स चेसिस, रैकमाउंट |
विनिर्देश
|
पैरामीटर
|
इकाई
|
8+1सीएच डीडब्ल्यूडीएम मक्स+डिमक्स
|
|
चैनल संख्या
|
--
|
8+1सीएच
|
|
ऑपरेशन वेवलेंथ
|
एनएम
|
C53~C60+अपग्रेड+1% मॉनिटर पोर्ट
|
|
चैनल सेंट्रल वेवलेंथ
|
एनएम
|
आईटीयू-टी ग्रिड @DWDM
|
|
चैनल पासबैंड
|
एनएम
|
0.8 (100 गीगाहर्ट्ज)
|
|
सम्मिलन हानि @ पीबी
|
डीबी
|
<2.8
|
|
मक्स 1% निगरानी
|
डीबी
|
<24.3
|
|
डिमक्स 1% निगरानी
|
डीबी
|
<21.5
|
|
अलगाव @ आसन्न चैनल
|
डीबी
|
>30
|
|
अलगाव @ गैर-आसन्न चैनल
|
डीबी
|
>34
|
|
अलगाव @Reflect चैनल
|
डीबी
|
> 15
|
|
पासबैंड रिपल
|
डीबी
|
<0.5
|
|
ध्रुवीकरण निर्भर नुकसान
|
डीबी
|
<0.15
|
|
ध्रुवीकरण मोड फैलाव
|
पी.एस.
|
<0.1
|
|
डायरेक्टिविटी और रिटर्न लॉस
|
डीबी
|
डायरेक्टिविटी:>50 रिटर्न लॉस:>45
|
|
सत्ता चलाना
|
मेगावाट
|
<500
|
|
योजक
|
--
|
अनुसूचित जाति/UPC या अनुकूलित
|
|
फाइबर प्रकार
|
--
|
SMF-28e या अनुकूलित
|
|
परिचालन तापमान
|
℃
|
-20 ~ +70
|
|
भंडारण तापमान
|
℃
|
-40 ~ +85
|
|
पैकेज आयाम
|
मिमी
|
4स्लॉट 19" 1यू रैकमाउंट
|
|
GEZHI का डबल फाइबर DWDM mux पैसिव फिल्टर 1x8 चैनल नेटवर्क नेटवर्क विस्तार के लिए उच्च क्षमता वाले टर्मिनल DWDM समाधान प्रदान करता है।यह डबल फाइबर DWDM mux निष्क्रिय फिल्टर 1x8 चैनल नेटवर्क का उपयोग लंबी दूरी के प्रसारण के लिए किया जाता है जहां तरंग दैर्ध्य 100GHz ग्रिड (0.8nm) में C-बैंड पर एक साथ कसकर पैक किए जाते हैं।डबल फाइबर DWDM mux निष्क्रिय फिल्टर 1x8 चैनल नेटवर्क प्रोटोकॉल पारदर्शी है और SDH/SONET, 10/1G ईथरनेट, 16/8/4/2/1G फाइबर चैनल, CATV, FTTx, आदि सहित अनुप्रयोगों के लिए अनुकूल है।

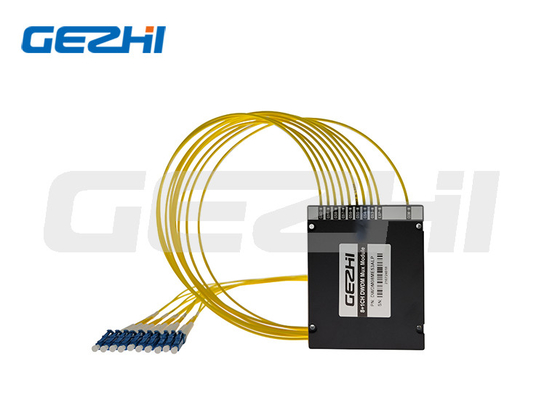

डबल फाइबर DWDM mux निष्क्रिय फिल्टर 1x8 चैनल नेटवर्क

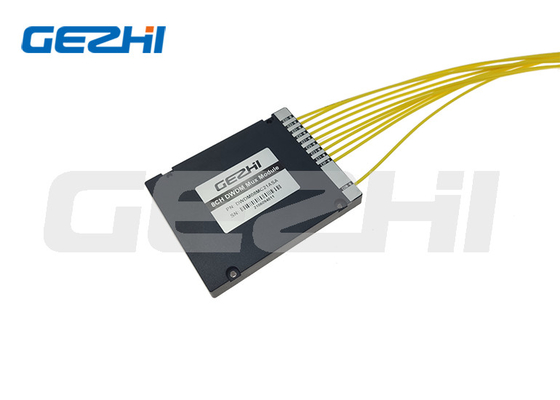

8 चैनल फाइबर ऑप्टिक मल्टीप्लेक्सर ऑप्टिकल पैसिव DWDM Mux मॉड्यूल

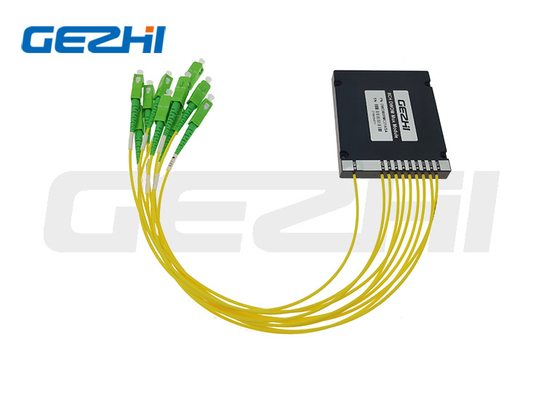

डुअल फाइबर डीडब्ल्यूडीएम
आदेश की जानकारी
|
सीडब्ल्यूडीएम
|
चैनलों की संख्या
|
विन्यास
|
पहला चैनल
|
अंतिम चैनल
|
मॉड्यूल प्रकार
|
केबल प्रकार
|
फाइबर की लंबाई
|
योजक
|
|
सीडब्ल्यूडीएम
|
01=1 सीएच
02=2 सीएच
03=3 सीएच
......
16=16CH
17=17CH
18=18CH
......
|
एम = मक्स
डी = डिमक्स
ए = मक्स + डिमक्स
|
27=1270
29=1290
......
47=1470
एस = निर्दिष्ट करें
|
27=1270
29=1290
......
47=1470
एस = निर्दिष्ट करें
|
ए 1 = एबीएस बॉक्स 100x80x10 मिमी
A2=ABS बॉक्स 120x80x18mm
ए 3 = एबीएस बॉक्स 140x115x18 मिमी
एल 1 = एलजीएक्स 129 * 29 * 130 मिमी
L2=LGX 2slot रैक में डालें
L4 = LGX 4 स्लॉट रैक में डालें
R1=19" 1 U रैक
R2=2स्लॉट 19″1U रैक
R4=4slot 19″1U रैक
एस = निर्दिष्ट करें
|
09 = 900um ढीली ट्यूब
20 = 2.0 मिमी
30 = 3.0 मिमी
|
05 = 0.5 मी
10 = 1.0 मी
15 = 1.5 मी
एस = निर्दिष्ट करें
|
00=कोई नहीं
एलपी=एलसी/यूपीसी
एलए = एलसी/एपीसी
एसपी=एससी/यूपीसी
एसए=एससी/एपीसी
एफपी = एफसी/यूपीसी
एफए = एफसी / एपीसी
एस = विशिष्ट
|
सामान्य प्रश्न
क्यू 1:क्या मेरे पास नमूना आदेश हो सकता है?आपका MOQ क्या है?
ए 1: गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत है।हम नहींMoq, 1 pcs नमूना उपलब्ध है।मिश्रित नमूने भी स्वीकार्य हैं।
Q2: नेतृत्व का समय क्या है?
ए 2: सामान्य लीड टाइम लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए।कृपया हमारे बिक्री प्रतिनिधि के साथ लीड समय की जांच करें।लेकिन हम कुछ उत्पादों के लिए स्टॉक रखते हैं,भुगतान प्राप्त करने के 1-3 दिन बाद जहाज जा सकता है।
Q3:भुगतान शर्तें क्या हैं?
ए 3: भुगतान अवधि: टी / टी, पेपैल,वेस्टर्न यूनियन,नकद भुगतान, अलीबाबा आदि
Q4: आपका वारंटी समय क्या है
ए 4: 3 साल की वारंटी।
Q5: क्या मैं अपने लोगो, लेबल और पैकेज का उपयोग कर सकता हूं?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, डिज़ाइन उत्पाद लेबल, लोगो, PN, SN, पैकेज।
