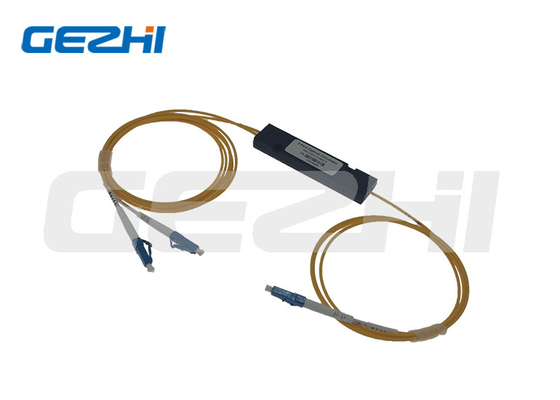

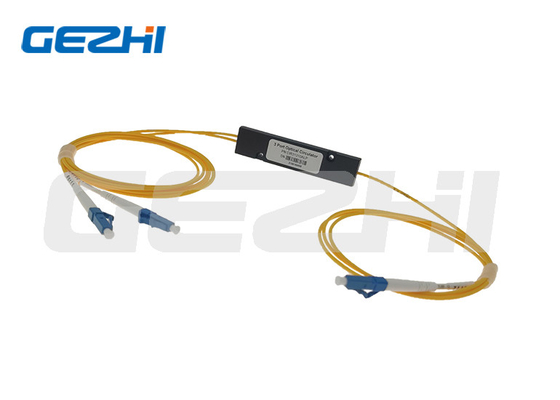

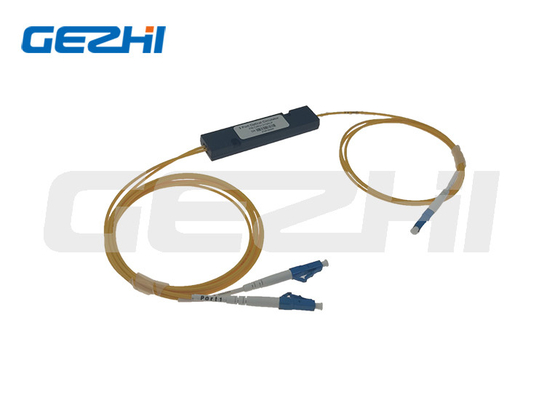

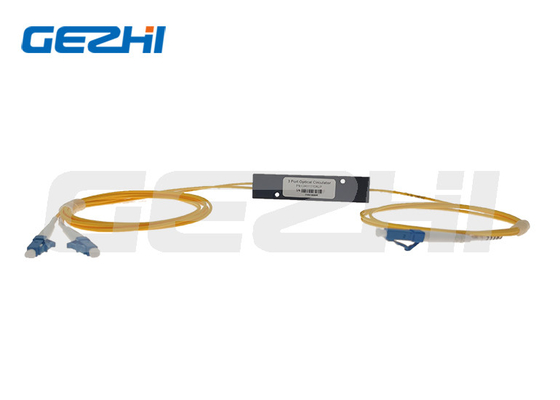

3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स

3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स
3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स 3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स 3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स 3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स

बड़ी छवि :  3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: GEZHI or OEM
प्रमाणन: CE RoHS,ISO9001
मॉडल संख्या: 3 पोर्ट सर्कुलेटर
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: Negotiable
पैकेजिंग विवरण: कागज बॉक्स
प्रसव के समय: 5-8 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100000 चैनल
विस्तृत उत्पाद विवरण
प्रोडक्ट का नाम: ऑप्टिकल संचारक वेवलेंथ: 1310 या 1550 एनएम
भंडारण तापमान: -40 से +85 (℃) पत्तन: 3 बंदरगाह
रेशा: SMF-28e
हाई लाइट:

3 पोर्ट्स फाइबर ऑप्टिकल सर्कुलेटर

,

एबीएस बॉक्स फाइबर ऑप्टिकल सर्कुलेटर

,

एलसी यूपीसी ऑप्टिकल फाइबर आइसोलेटर





3 पोर्ट ऑप्टिकल सर्कुलेटर का विवरण



3 पोर्ट्स ऑप्टिकल सर्क्युलेटर फाइबर ऑप्टिकल सर्कुलेटर 1550nm LC UPC कनेक्टर ABS बॉक्स



3 पोर्ट ऑप्टिकल सर्कुलेटर



GEZHI ऑप्टिकल परिसंचारी एक विशेष ऑप्टिकल निष्क्रिय घटक है जिसका उपयोग ऑप्टिकल शक्तियों को अलग करने के लिए किया जा सकता है जो एक एकल ऑप्टिकल फाइबर में विपरीत दिशाओं में यात्रा करते हैं, एक इलेक्ट्रॉनिक संचारक के संचालन के अनुरूप।एक ऑप्टिकल सर्कुलेटर एक तीन-पोर्ट डिवाइस है जो प्रकाश को केवल एक दिशा में यात्रा करने की अनुमति देता है - पोर्ट 1 से पोर्ट 2 तक, फिर पोर्ट 2 से पोर्ट 3 तक। ऑप्टिकल द्विदिश संचरण और संचार के लिए यह सुविधा बहुत महत्वपूर्ण है।आमतौर पर, इसका उपयोग ऑप्टिकल ट्रांसीवर, एफबीजी फिल्टर और ऑप्टिकल एम्पलीफायर के लिए किया जाता था।











3 पोर्ट ऑप्टिकल सर्कुलेटर की विशेषताएं और अनुप्रयोग

विशेषताएँ:

उच्च चैनल अलगाव

कम सम्मिलन हानि

कम पीडीएल

उच्च स्थिरता और विश्वसनीयता

कॉम्पैक्ट इन-लाइन पैकेज

एपॉक्सी मुक्त ऑप्टिकल पैच

उच्च वापसी हानि





अनुप्रयोग:

फैलाव मुआवजा

द्वि-दिशा संचार

ऑप्टिकल फाइबर सिस्टम परीक्षण

ऑप्टिकल फाइबर एम्पलीफायर

CATV ऑप्टिकल फाइबर लिंक

तरंग दैर्ध्य जोड़ें/छोड़ें







3 पोर्ट ऑप्टिकल सर्कुलेटर के विनिर्देश

पैरामीटर
विनिर्देश
विन्यास
पोर्ट 1 से पोर्ट 2 से पोर्ट 3 तक
पोर्ट 1 से पोर्ट 2 से पोर्ट 3 से पोर्ट 4 तक
ऑपरेशन वेवलेंथ (एनएम)
1310±30 या 1550±30 या 1585±30
1525 से 1610
1310±30 या 1550±30
आईएल (डीबी)
ठेठ
0.6
1.0
0.8
अधिकतम
0.8
1.2
1.0
विशिष्ट अलगाव (डीबी)
50
50
50
न्यूनतम अलगाव (डीबी)
40
35
40
क्रॉस टॉक (डीबी)
≥50
≥50
≥50
ध्रुवीकरण निर्भर नुकसान (डीबी)
<0.15
<0.2
<0.2
ध्रुवीकरण मोड फैलाव
<0.1
<0.1
<0.1
रिटर्न लॉस (डीबी)
≥50
≥50
≥50
पावर हैंडलिंग (एमडब्ल्यू)
300
300
300
ऑपरेटिंग तापमान (℃)
-0~+70
-0~+70
-0~+70
भंडारण तापमान (℃)
-40~+85
-40~+85
-40~+85


बिना सूचना के विर्निदेश परिवर्तित किया जा सकता है।

ऊपर विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।





3 पोर्ट ऑप्टिकल सर्कुलेटर का अनुप्रयोग आरेख

जैसा कि चित्र दिखाता है: इनपुट DWDM चैनल पोर्ट 2 से जुड़े FBG डिवाइस के साथ डिवाइस के पोर्ट 1 में जोड़े जाते हैं। FBG से परावर्तित एकल तरंग दैर्ध्य फिर पोर्ट 2 में सर्कुलेटर में फिर से प्रवेश करता है और पोर्ट 3 के अनुसार रूट किया जाता है।



एक फाइबर ब्रैग झंझरी का उपयोग कर एक DWDM प्रणाली से एक ऑप्टिकल चैनल को छोड़ने के लिए परिसंचारक का उपयोग किया जाता है।

3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स 0





जैसा कि चित्र में दिखाया गया है: एक परिसंचारी फाइबर के दोनों सिरों पर स्थित होता है।प्रत्येक परिसंचारी एक दिशा में संकेत जोड़ने का कार्य करता है जबकि दूसरी दिशा में संकेत को हटाता है।



परिसंचारी का उपयोग एक फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है।

3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर 1550 एनएम एलसी यूपीसी कनेक्टर एबीएस बॉक्स 1











सामान्य प्रश्न

क्यू 1:क्या मेरे पास नमूना आदेश हो सकता है?3 पोर्ट ऑप्टिकल सर्कुलेटर का आपका MOQ क्या है?

ए 1: गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत है।हम नहींMoq, 1 pcs नमूना उपलब्ध है।मिश्रित नमूने भी स्वीकार्य हैं।
Q2: नेतृत्व का समय क्या है?
ए 2: सामान्य लीड टाइम लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए।कृपया हमारे बिक्री प्रतिनिधि के साथ लीड समय की जांच करें।लेकिन हम कुछ उत्पादों के लिए स्टॉक रखते हैं,भुगतान प्राप्त करने के 1-3 दिन बाद जहाज जा सकता है।
Q3:भुगतान शर्तें क्या हैं?
ए 3: भुगतान अवधि: टी / टी, पेपैल,वेस्टर्न यूनियन,नकद भुगतान, अलीबाबा आदि
Q4: आपका वारंटी समय क्या है
ए 4: 3 साल की वारंटी।
Q5: क्या मैं अपने लोगो, लेबल और पैकेज का उपयोग कर सकता हूं?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, डिज़ाइन उत्पाद लेबल, लोगो, PN, SN, पैकेज।
