18सीएच सीडब्ल्यूडीएम का विवरण

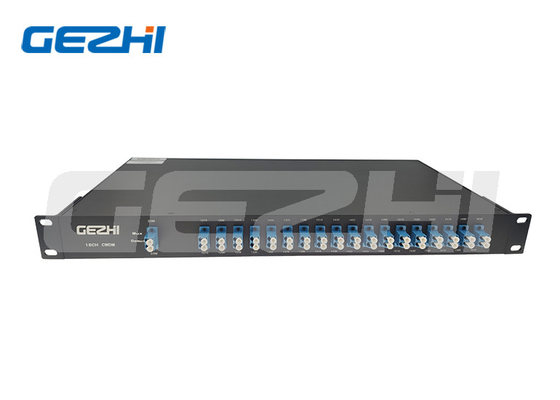

18CH CWDM Mux डिमक्स मॉड्यूल 1270-1610nm LC/UPC 20nm मल्टीप्लेक्सर
18सीएच सीडब्ल्यूडीएम मक्स डिमक्स
GEZHI फोटोनिक्स CWDM MUX+DEMUX 16 चैनल (दोहरी फाइबर) मॉड्यूल अच्छा प्रदर्शन और उत्कृष्ट पर्यावरणीय स्थिरता प्राप्त करने के लिए स्थिर पतली फिल्म फिल्टर और उन्नत पैकेजिंग तकनीक का उपयोग करते हैं।
दोहरे फाइबर पर CWDM MUX + DEMUX एक सार्वभौमिक उपकरण है जो एक फाइबर जोड़ी में 18 ऑप्टिकल सिग्नल तक आने में सक्षम है।यह ITU-T G.694.2 1270 nm से 1610 nm के बीच 20 nm वृद्धि या ITU-T G.652 1270 nm और 1290 nm के बीच 18 CWDM तरंग दैर्ध्य तक का समर्थन कर सकता है।
हम दोहरे फाइबर या सिंप्लेक्स फाइबर पर CWDM MUX DEMUX का एक पूरा पोर्टफोलियो प्रदान करते हैं, जिसमें 19″ 1RU रैक माउंट चेसिस, LGX मेटल बॉक्स या प्लास्टिक ABS बॉक्स के पैकेज हैं, कस्टम वेवलेंथ चैनल उपलब्ध हैं।उत्पाद Telcordia GR-1221/1209-CORE योग्य और RoHS अनुरूप हैं।
|
18सीएच सीडब्ल्यूडीएम की विशेषताएं और अनुप्रयोग
विशेषताएँ:
* उच्च चैनल अलगाव
* उच्च स्थिरता और विश्वसनीयता
*कम सम्मिलन हानि
* वाइड पास बैंड
* ऑप्टिकल पथ पर एपॉक्सी मुक्त
* वाइड पास बैंड
अनुप्रयोग:
* सेलुलर अनुप्रयोग
* फाइबर ऑप्टिकल एम्पलीफायर
* लाइन निगरानी
* डब्ल्यूडीएम नेटवर्क
* दूरसंचार
18सीएच सीडब्ल्यूडीएम के विनिर्देश
पैरामीटर |
सीडब्ल्यूडीएम |
ऑपरेटिंग वेवलेंथ (मक्स) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
ऑपरेटिंग वेवलेंथ (DeMux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
चैनल नंबर 32 चैनल |
16 तरंग दैर्ध्य |
फाइबर प्रकार |
एसएम 9/125 |
चैनल रिक्ति |
20 एनएम |
केंद्र तरंग दैर्ध्य सटीकता |
+ -2 एनएम |
बैंडविड्थ -0 पर।5dB |
≥ 15 |
सम्मिलन हानि (कनेक्टर हानि को छोड़कर) |
≤3.2 डीबी |
दिशिकता |
≥ 55 डीबी |
ऑप्टिकल इनपुट रिटर्न लॉस |
≥ 45 डीबी |
आसन्न चैनल अलगाव |
≥ 30 डीबी |
गैर-आसन्न चैनल अलगाव |
≥ 40 डीबी |
ध्रुवीकरण निर्भर नुकसान |
≤0.1 डीबी |
ध्रुवीकरण मोड फैलाव |
≤0.1 पीएस |
तापमान पर निर्भर हानि (0 से 70C) |
≤0.45 डीबी |
ऑप्टिकल पावर हैंडलिंग |
≥ 300mW |
परिचालन तापमान |
-10 से + 70सी |
भंडारण तापमान |
-40 से + 85सी |
कनेक्टर प्रकार |
16 पीसीएस एलसी / यूपीसी डुप्लेक्स + 1 पीसीएस एलसी / यूपीसी डुप्लेक्स एडेप्टर |
पैकेजिंग आयाम |
19” 1यू-ऊंचाई पैच पैनल |
|
|
18सीएच सीडब्ल्यूडीएम की ओडरिंग सूचना
सीडब्ल्यूडीएम |
- |
एक्सएक्स |
- |
एक्स |
- |
एक्सएक्स |
- |
एक्सएक्स |
- |
एक्स |
- |
एक्स |
|
|
चैनलों की संख्या |
|
मॉड्यूल प्रकार |
|
केबल प्रकार |
|
फाइबर की लंबाई |
|
इनपुट कनेक्टर |
|
उत्पादन
योजक
|
सीडब्ल्यूडीएम |
|
02=1 चैनल
03=3 चैनल
04=4 चैनल
05=5 चैनल
06=6 चैनल
07=7 चैनल
08=8 चैनल
......
16=16चैनल
17=17चैनल
18=18चैनल
|
|
0 = 100x80x10 मिमी
1=142x102x14.5
मिमी
2=एलजीएक्स बॉक्स
3=19″1यू रैक
एक्स = अन्य
|
|
00=कोई नहीं
09=900उम
ढीली नली
20 = 2.0 मिमी
30 = 3.0 मिमी
|
|
05 = 0.5 मी
10 = 1.0 मी
15 = 1.5 मी
30 = 3.0 मी
40 = 4.0 मी
50 = 5.0 मी
......
|
|
0 = कोई नहीं
1=एलसी/यूपीसी
2=एलसी/एपीसी
3=एससी/यूपीसी
4=एससी/एपीसी
5=एफसी/यूपीसी
6=एफसी/एपीसी
7=एलसी/एपीसी
एक्स = अनुकूलित
|
|
0 = कोई नहीं
1=एलसी/यूपीसी
2=एलसी/एपीसी
3=एससी/यूपीसी
4=एससी/एपीसी
5=एफसी/यूपीसी
6=एफसी/एपीसी
7=एलसी/एपीसी
एक्स = अनुकूलित
|
|
|
सामान्य प्रश्न
क्यू 1:क्या मेरे पास नमूना आदेश हो सकता है?18CH CWDM Mux डिमक्स का आपका MOQ क्या है?
ए 1: गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत है।हम नहींMoq, 1 pcs नमूना उपलब्ध है।मिश्रित नमूने भी स्वीकार्य हैं।
Q2: नेतृत्व का समय क्या है?
ए 2: सामान्य लीड टाइम लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए।कृपया हमारे बिक्री प्रतिनिधि के साथ लीड समय की जांच करें।लेकिन हम कुछ उत्पादों के लिए स्टॉक रखते हैं,भुगतान प्राप्त करने के 1-3 दिन बाद जहाज जा सकता है।
Q3:भुगतान शर्तें क्या हैं?
ए 3: भुगतान अवधि: टी / टी, पेपैल,वेस्टर्न यूनियन,नकद भुगतान, अलीबाबा आदि
Q4: 18CH CWDM Mux Demux का आपका वारंटी समय क्या है?
ए 4: 3 साल की वारंटी।
Q5: क्या मैं अपने लोगो, लेबल और पैकेज का उपयोग कर सकता हूं?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, डिज़ाइन उत्पाद लेबल, लोगो, PN, SN, पैकेज।
