का उत्पाद अवलोकनहाई पावर फैराडे रोटेटर
फाइबर ऑप्टिक उपकरणों के लिए कम प्रविष्टि हानि 980-1080nm हाई पावर फैराडे रोटेटर (50W/100W)

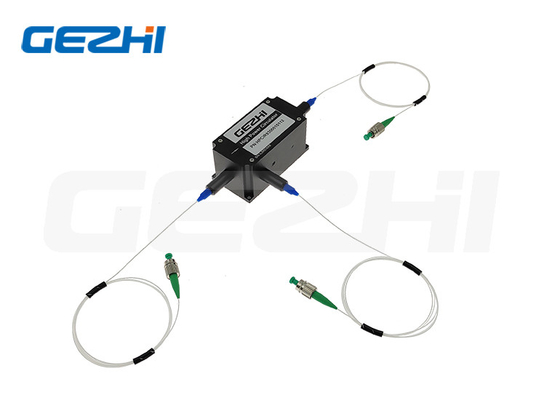

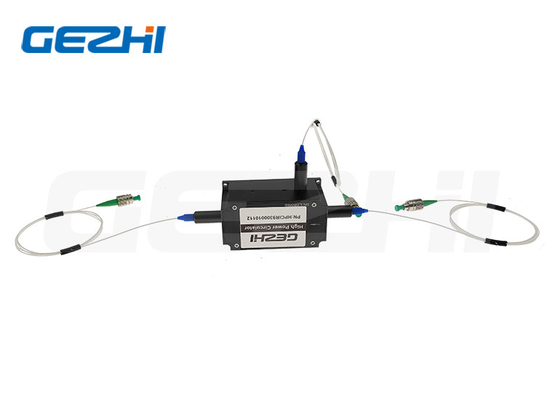

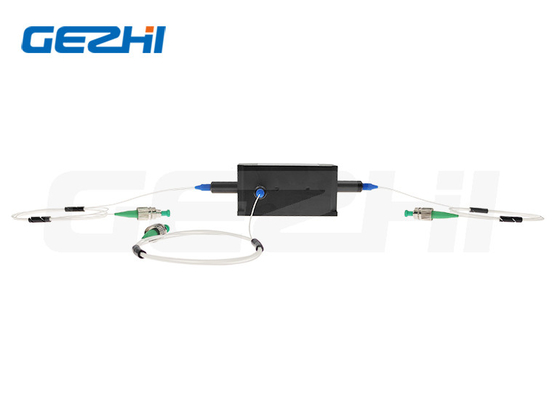

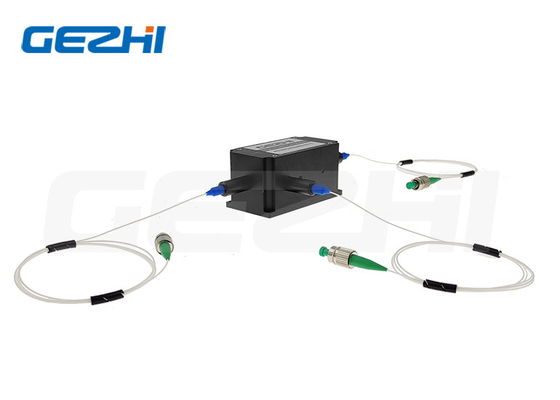

हाई पावर फैराडे रोटेटर
GEZHI हाई पावर फैराडे रोटेटर इसके माध्यम से यात्रा करने वाले प्रकाश की ध्रुवीकरण स्थिति को बदलते हैं।इनपुट ध्रुवीकरण के संबंध में आउटपुट ध्रुवीकरण स्थिति को 45 डिग्री तक घुमाया जाता है।दर्पण के साथ संयुक्त होने पर, परावर्तित प्रकाश अन्य 45 डिग्री तक घूमता है, जिसके परिणामस्वरूप 90 डिग्री रोटेशन होता है।इसके अलावा, ध्रुवीकरण की क्षमता दर्पण द्वारा उलट जाती है।इसके परिणामस्वरूप एक प्रतिबिंबित ध्रुवीकरण होता है जो मूल ध्रुवीकरण के लिए ऑर्थोगोनल होता है। इन्हें कम प्रविष्टि हानि, उच्च अलगाव, उच्च शक्ति प्रबंधन, उच्च रिटर्न हानि, उत्कृष्ट पर्यावरणीय स्थिरता और विश्वसनीयता की विशेषता है।वे फाइबर लेजर और फाइबर सेंसर के लिए आदर्श हैं।
|
की विशेषताएं एवं अनुप्रयोगहाई पावर फैराडे रोटेटर
विशेषताएँ:
•कम प्रविष्टि हानि
•उच्च रिटर्न हानि
•उच्च विश्वसनीयता
•उच्च स्थिरता
अनुप्रयोग:
•फाइबर ऑप्टिक उपकरण
•फाइबर सेंसर
•फाइबर लेजर
•सुसंगत पता लगाना
उच्च शक्ति की विशिष्टताएँफैराडे रोटेटर
पैरामीटर |
इकाई |
कीमत |
|
केंद्र तरंगदैर्घ्य |
एनएम |
1064, 1030, 980 |
|
ऑपरेटिंग तरंग दैर्ध्य चौड़ाई |
एनएम |
±5 |
|
अधिकतम.निविष्ट वस्तु का नुकसान |
डीबी |
1.0 |
|
सीडब्ल्यूएल के लिए फैराडे रोटेशन कोण |
डिग्री |
45 |
|
अधिकतम.सीडब्ल्यूएल के लिए रोटेशन कोण सहिष्णुता |
डिग्री |
±2 |
|
न्यूनतम.23 ℃ पर विलुप्ति अनुपात (पीएम फाइबर प्रकार) |
डीबी |
20 |
|
अधिकतम.23 ℃ पर ध्रुवीकरण निर्भर हानि (एसएम फाइबर प्रकार) |
डीबी |
0.15 |
|
अधिकतम.ध्रुवीकरण मोड फैलाव |
पी.एस. |
0.05 |
|
अधिकतम.पावर हैंडलिंग (सीडब्ल्यू) |
डब्ल्यू |
50, 100 या निर्दिष्ट |
|
अधिकतम.एनएस पल्स के लिए पीक पावर |
किलोवाट |
10 या निर्दिष्ट |
|
पैकेज आयाम |
मिमी |
82x38x35 |
|
अधिकतम.खिंचनेवाला भार |
एन |
5 |
|
अक्ष संरेखण |
- |
दोनों अक्ष काम कर रहे हैं |
|
परिचालन तापमान |
℃ |
-5~+70 |
|
भंडारण तापमान |
℃ |
-40~+85 |
|
|
|
नोट: कनेक्टर्स के साथ, हैंडलिंग पावर केवल 1W है, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है।
कनेक्टर कुंजी धीमी धुरी से संरेखित है।
पैकेज आयाम
की जानकारी प्राप्त करनाहाई पावर फैराडे रोटेटर
एचपीएमएफआर-1111-222-34-5-66-7788 (पीएम फाइबर प्रकार) / एचपीआईएफआर-1111-222-34-5-66-7788 (एसएम फाइबर प्रकार)
1111 - तरंग दैर्ध्य:
-केंद्र तरंग दैर्ध्य:
|
1064=1064एनएम, 1030=1030एनएम, 980=980एनएम, एसएसएसएस=निर्दिष्ट |
|
222 - फाइबर प्रकार:
-फाइबर प्रकार:
|
020=पीएलएमए-जीडीएफ-20/130-एम, 024=पीएलएमए-जीडीएफ-25/250-एम, एसएसएस=निर्दिष्ट |
|
3 - पैकेज आयाम:
-पैकेज आयाम:
|
0=82x38x35मिमी, एस=निर्दिष्ट |
4 - बेनी प्रकार:
-पिगटेल प्रकार:
|
0=नंगे फाइबर, 1=900μm ढीली ट्यूब |
5 - फाइबर की लंबाई:
-फाइबर की लंबाई:
|
0.8=0.8मी, 1.0=1मी, एस=निर्दिष्ट |
66 - कनेक्टर प्रकार:
-कनेक्टर प्रकार:
|
0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट |
|
77 - औसत शक्ति:
-कनेक्टर प्रकार:
|
00=500mW, 01=1W, 05=5W, 10=10W, SS=निर्दिष्ट |
|
88 - चरम शक्ति:
-कनेक्टर प्रकार:
|
00=निरंतर तरंग, 01=1kW, 02=2kW, 10=10kW, एसएस=निर्दिष्ट |
|
|
|
सामान्य प्रश्न
Q1:क्या मुझे नमूना आदेश मिल सकता है?हाई पावर फैराडे रोरेटर का आपका MOQ क्या है??
A1: गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत है।हम नहींMOQ, 1pcs नमूना उपलब्ध है।मिश्रित नमूने भी स्वीकार्य हैं।
Q2: लीड टाइम क्या है?
A2: सामान्य लीड टाइम लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए.कृपया हमारे विक्रय प्रतिनिधि से लीड समय की जांच करें।लेकिन हम कुछ उत्पादों का स्टॉक रखते हैं,भुगतान प्राप्त होने के 1-3 दिन बाद भेजा जा सकता है।
Q3:भुगतान की शर्तें क्या हैं?
A3: भुगतान अवधि: टी/टी, पेपैल,वेस्टर्न यूनियन,नकद भुगतान, अलीबाबा आदि।
Q4: आपकी वारंटी का समय क्या है?उच्च शक्तिफैराडे रोरेटर?
A4: 3 साल की वारंटी.
Q5: क्या मैं अपने स्वयं के लोगो, लेबल और पैकेज का उपयोग कर सकता हूँ?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, उत्पादों के लेबल, लोगो, पीएन, एसएन, पैकेज को डिज़ाइन करता है।
