का उत्पाद अवलोकनहाई पावर पीएम फ़िल्टर डब्लूडीएम
CATV प्रणाली के लिए कम प्रविष्टि हानि उच्च शक्ति ध्रुवीकरण फ़िल्टर WDM (20W तक) बनाए रखना

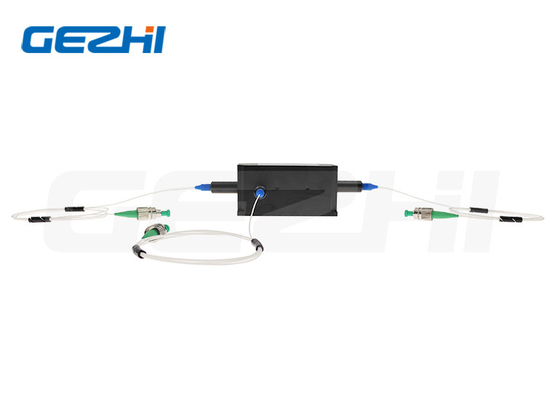

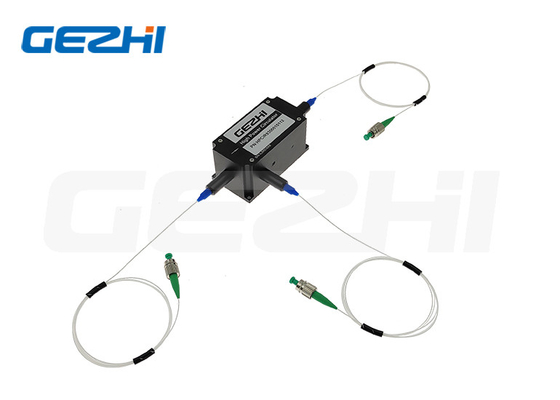

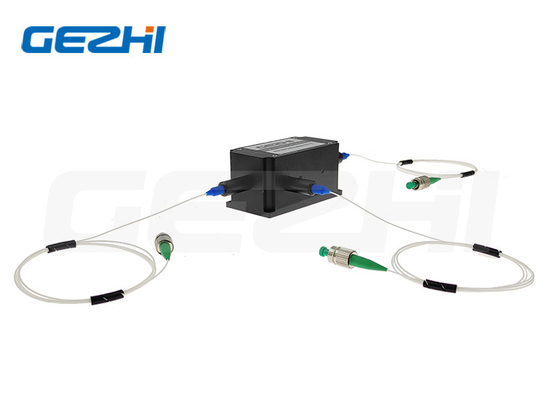

हाई पावर पीएम फ़िल्टर डब्लूडीएम
GEZHI हाई पावर ध्रुवीकरण रखरखाव फ़िल्टर WDM एक तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सर का एक संयोजन है।सभी इनपुट और आउटपुट फाइबर ध्रुवीकरण बनाए रखते हैं।इस उत्पाद में बेहद कम प्रविष्टि हानि, उच्च स्थिरता और विश्वसनीयता, उच्च अलगाव और उच्च रिटर्न हानि है।यह उत्पाद एक बहुत ही कॉम्पैक्ट पैकेज में अधिक कार्यों को जोड़कर CATV सिस्टम, CWDM/DWDM मॉड्यूल, EPON/GPON नेटवर्क एप्लिकेशन के लिए एकीकृत समाधान प्रदान करता है।
|
की विशेषताएं एवं अनुप्रयोगहाई पावर पीएम फ़िल्टर डब्लूडीएम
विशेषताएँ:
•हाई पावर हैंडलिंग
•कम प्रविष्टि हानि
•उच्च रिटर्न हानि
•उच्च विश्वसनीयता एवं स्थिरता
अनुप्रयोग:
•सीएटीवी प्रणाली
•सीडब्ल्यूडीएम/डीडब्ल्यूडीएम मॉड्यूल
•ईपीओएन/जीपीओएन नेटवर्क
उच्च शक्ति की विशिष्टताएँपीएम फ़िल्टर डब्लूडीएम
पैरामीटर |
इकाई |
मान |
प्रकार |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
ट्रांसमिशन तरंग दैर्ध्य |
एनएम |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
परावर्तन तरंगदैर्घ्य |
एनएम |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
अधिकतम.23℃ पर सम्मिलन हानि |
ट्रांसमिशन चैनल |
डीबी |
0.8 |
0.7 |
0.8 |
0.8 |
0.8 |
|
परावर्तन चैनल |
डीबी |
0.6 |
0.6 |
0.6 |
0.6 |
0.8 |
न्यूनतम.ट्रांसमिशन अलगाव @प्रतिबिंब एवलेंथ |
डीबी |
30 |
30 |
30 |
30 |
25 |
न्यूनतम.परावर्तन अलगाव @ट्रांसमिशन एवलेंथ |
डीबी |
15 |
15 |
15 |
15 |
12 |
अधिकतम.चैनल समतलता |
डीबी |
0.4 |
न्यूनतम.विलुप्ति अनुपात
23℃ पर
|
ट्रांसमिशन चैनल |
डीबी |
20 |
|
परावर्तन चैनल |
डीबी |
18 |
अधिकतम.तरंग दैर्ध्य थर्मल स्थिरता |
एनएम/℃ |
0.003 |
अधिकतम.सम्मिलन हानि थर्मल स्थिरता |
डीबी/℃ |
0.005 |
न्यूनतम.23℃ पर वापसी हानि |
डीबी |
50 |
अधिकतम.पावर हैंडलिंग (सीडब्ल्यू) |
डब्ल्यू |
1, 3, 5, 10, 20 या निर्दिष्ट |
अधिकतम.खिंचनेवाला भार |
एन |
5 |
परिचालन तापमान |
℃ |
0~+70
|
भंडारण तापमान |
℃ |
-40~+85 |
कनेक्टर्स के साथ, हैंडलिंग पावर केवल 1W है, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है। |
कनेक्टर कुंजी धीमी धुरी से संरेखित है। |
|
|
पैकेज आयाम
की जानकारी प्राप्त करनाउच्च शक्तिपीएम फ़िल्टर डब्लूडीएम
HPMFWDM-1111-23-444-555-67-8-999-AABB (पीएम फाइबर प्रकार)
HPFWDM-1111-23-444-555-67-8-999-AABB (SM फाइबर प्रकार)
1111 - तरंग दैर्ध्य: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=निर्दिष्ट |
2 - पंप प्रकार: |
एफ=आगे, बी=पिछड़ा |
3 - सिग्नल रूट के लिए कार्यशील अक्ष: |
बी=दोनों अक्ष काम कर रहे हैं, एफ=तेज अक्ष अवरुद्ध है |
444 - कॉम और पास के लिए फाइबर प्रकार: |
001=पीएम1550, 003=पीएम980,045=पीएम1950, एसएसएस=निर्दिष्ट |
555 - रेफरी के लिए फाइबर प्रकार: |
001=पीएम1550, 003=पीएम980, 004=हाय1060, 008=एसएमएफ-28ई, एसएसएस=निर्दिष्ट |
6 - पैकेज आयाम: |
0=φ5.5x35मिमी (≤5W), 1=70x12x8मिमी, एस=निर्दिष्ट |
7 - बेनी प्रकार: |
0=नंगे फाइबर, 1=900μm ढीली ट्यूब |
8 - फाइबर की लंबाई: |
0.8=0.8मी, 1.0=1मी, एस=निर्दिष्ट |
999 - कनेक्टर प्रकार: |
0=एफसी/यूपीसी, 1=एफसी/एपीसी, 2=एससी/यूपीसी, 3=एससी/एपीसी, एन=कोई नहीं, एस=निर्दिष्ट |
एए - औसत शक्ति: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, एसएस=निर्दिष्ट |
बीबी - पीक पावर: |
00=सतत तरंग, 01=1kW, 10=10kW, SS=निर्दिष्ट |
|
|
सामान्य प्रश्न
Q1:क्या मुझे नमूना आदेश मिल सकता है?हाई पावर पीएम फिल्टर डब्लूडीएम का आपका MOQ क्या है??
A1: गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत है।हम नहींMOQ, 1pcs नमूना उपलब्ध है।मिश्रित नमूने भी स्वीकार्य हैं।
Q2: लीड टाइम क्या है?
A2: सामान्य लीड टाइम लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए.कृपया हमारे विक्रय प्रतिनिधि से लीड समय की जांच करें।लेकिन हम कुछ उत्पादों का स्टॉक रखते हैं,भुगतान प्राप्त होने के 1-3 दिन बाद भेजा जा सकता है।
Q3:भुगतान की शर्तें क्या हैं?
A3: भुगतान अवधि: टी/टी, पेपैल,वेस्टर्न यूनियन,नकद भुगतान, अलीबाबा आदि।
Q4: आपकी वारंटी का समय क्या है?हाई पावर पीएम फ़िल्टर डब्लूडीएम?
A4: 3 साल की वारंटी.
Q5: क्या मैं अपने स्वयं के लोगो, लेबल और पैकेज का उपयोग कर सकता हूँ?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, उत्पादों के लेबल, लोगो, पीएन, एसएन, पैकेज को डिज़ाइन करता है।
