उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रोडक्ट का नाम: | एसएम ऑप्टिकल सर्कुलेटर, 1310 एनएम ऑप्टिकल फाइबर सर्कुलेटर सिंगल मोड टाइप | कनेक्टर प्रकार: | एफसी / पीसी कनेक्टर्स / एफसी / एपीसी कनेक्टर्स |
---|---|---|---|
मोड प्रकार: | एकल मोड | केंद्र तरंग दैर्ध्य: | 1310 एनएम |
पीडीएल: | ≤0.2dB | हारकर लौटा: | ≥ 50 डीबी |
क्रॉस टॉक: | ≥ 45 डीबी | प्रचालन तापमान: | 0 ~ 50 ℃ |
तरंग दैर्ध्य रेंज: | 1280 - 1340 एनएम या 1280 - 1400 एनएम | ||
हाई लाइट: | फाइबर ऑप्टिक स्प्लिटर सर्कुलेटर,1310एनएम ऑप्टिकल फाइबर सर्कुलेटर,एसएम ऑप्टिकल फाइबर सर्कुलेटर |

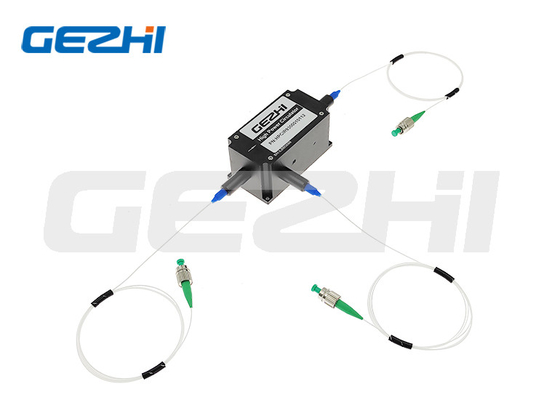

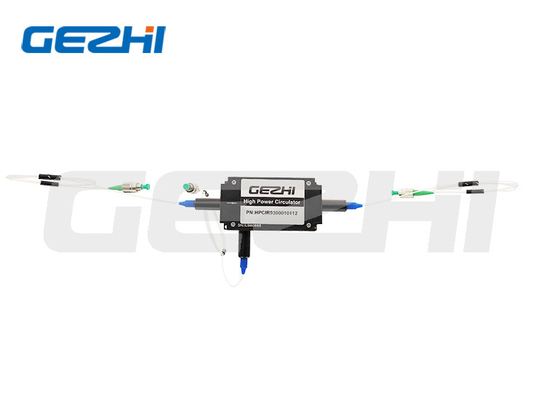

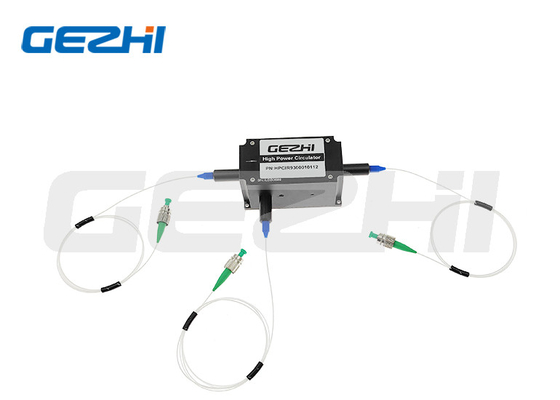

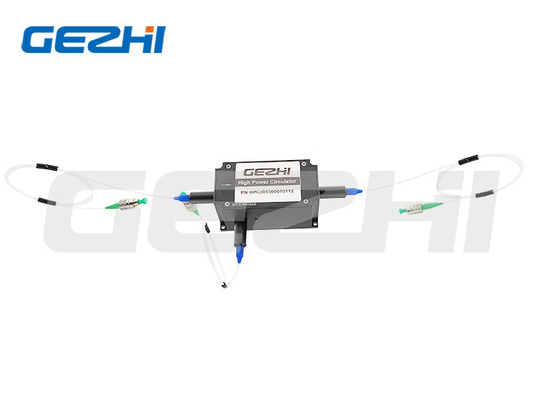

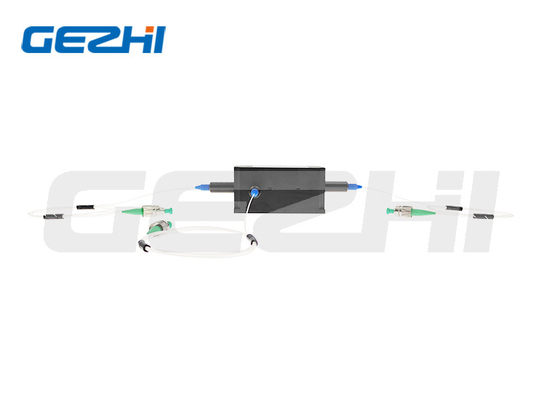

एसएम फाइबर ऑप्टिक स्प्लिटर सर्कुलेटर्स, 1310 एनएम ऑप्टिकल फाइबर सर्कुलेटर सिंगल मोड प्रकार
ऑप्टिकल फाइबर सर्कुलेटर विवरण
1310 एनएम एसएम फाइबर ऑप्टिक सर्कुलेटर्स एफसी/पीसी कनेक्टर्स के साथ, या एफसी/एपीसी कनेक्टर्स के साथ बिना रुके उपलब्ध हैं। सर्कुलेटर्स का उपयोग एक ही फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है। एक ऑप्टिकल सर्कुलेटर एक इलेक्ट्रॉनिक सर्कुलेटर और दोनों के समान होता है समान कार्य करते हैं। एक ऑप्टिकल सर्कुलेटर एक तीन-पोर्ट डिवाइस है जो प्रकाश को केवल एक दिशा में यात्रा करने की अनुमति देता है। पोर्ट 1 में प्रवेश करने वाला एक सिग्नल न्यूनतम नुकसान के साथ पोर्ट 2 से बाहर निकल जाएगा, जबकि पोर्ट 2 में प्रवेश करने वाला एक सिग्नल न्यूनतम नुकसान के साथ पोर्ट 3 से बाहर निकल जाएगा।पोर्ट 2 में प्रवेश करने वाली रोशनी बड़ी मात्रा में अनुभव करती है।
ऑप्टिकल फाइबर सर्कुलेटर विशेषताएं
उच्च अलगाव और उच्च रिटर्न हानि
कम प्रविष्टि हानि और पीडीएल
ऑप्टिकल पथ एपॉक्सी मुक्त
ऑप्टिकल फाइबर सर्कुलेटर अनुप्रयोग
ऐड-ड्रॉप मल्टीप्लेक्सिंग
फाइबर सेंसर
द्विदिश पम्पिंग
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
युग्मन इन-लाइन रंगीन फैलाव मुआवजा उपकरण
ऑप्टिकल फाइबर सर्कुलेटर विशिष्टताएँ
वस्तु | इकाई | पैरामीटर | |||
ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1064 | |||
बैंडविड्थ | एनएम | ±5 | ±10 | ±20 | ±30 |
एकांत | डीबी | ≥25 | ≥23 | ≥20 | ≥20 |
सम्मिलन हानि@बैंड, 23℃ | डीबी | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
पीडीएल | डीबी | ≤0.2 | |||
हारकर लौटा | डीबी | ≥ 50 | |||
क्रॉस टॉक | डीबी | ≥ 45 | |||
पीडीएल | डीबी | ≤ 0.1 | |||
अधिकतम ऑप्टिकल पावर | मेगावाट | ≤ 300 | |||
प्रचालन तापमान | 0सी | 0~50 | |||
भंडारण तापमान | 0सी | -40~85 | |||
पैकेज आयाम | मिमी | 34x8.4x8.4(P1) |
ऑप्टिकल फाइबर सर्कुलेटर आयाम (मिमी)
ऑप्टिकल फाइबर सर्कुलेटर ऑर्डर संबंधी जानकारी
वेवलेंथ | बैंडविड्थ | फाइबर प्रकार | फाइबर की लंबाई | कनेक्टर प्रकार |
1.1064 एनएम 2.अन्य |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250μm फाइबर 2.900μm फाइबर 3. अन्य |
1.0.5 +/- 0.1 मी 2. 1.0 +/- 0.1 मी 3. अन्य |
0.कोई कनेक्टर नहीं 1. एफसी/यूपीसी 2. एफसी/एपीसी 3. एससी/यूपीसी 4. एससी/एपीसी 5. एलसी/पीसी 6. एमयू/पीसी 7. अन्य |
