उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
ऑपरेटिंग तरंग दैर्ध्य: | 1270-1610 एनएम | चैनल रिक्ति: | 20 एनएम |
---|---|---|---|
फाइबर प्रकार: | SMF-28e या अनुकूलित | योजक: | एलसी/यूपीसी एडाप्टर |
आवेदन: | चैनल जोड़ें/छोड़ें |
उत्पाद का अवलोकन

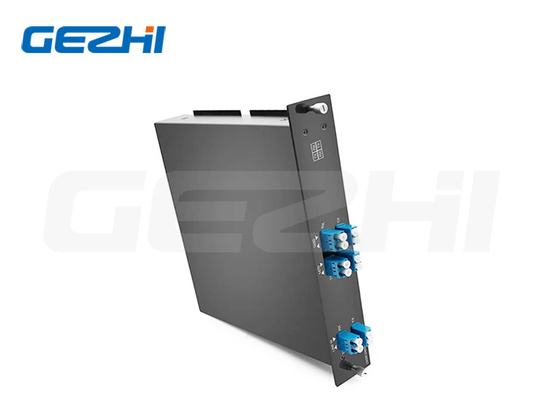

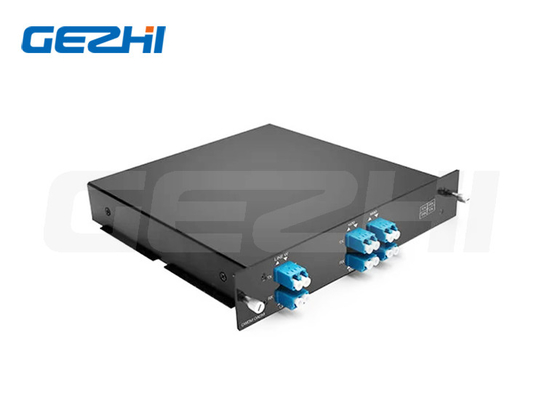

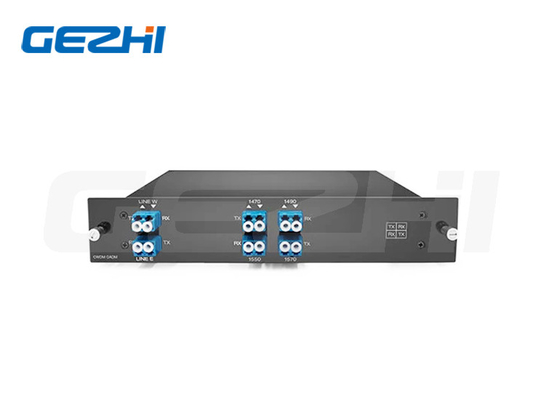

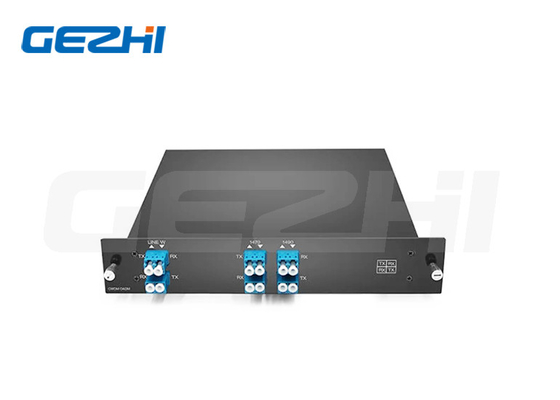

निष्क्रिय CWDM डबल फाइबर 4 चैनल OADM मल्टीप्लेक्सर
सीडब्ल्यूडीएम ओएडीएम
CWDM ऑप्टिकल ऐड/ड्रॉप मल्टीप्लेक्सर (OADM) एक या दो फाइबर में एक/बहुत से अधिक CWDM चैनलों को जोड़ने और छोड़ने के लिए WDM नेटवर्क में इस्तेमाल किया जाने वाला एक निष्क्रिय ऑप्टिकल उपकरण है,शेष तरंग दैर्ध्य को आवश्यक गंतव्य तक जाने देते हुए.सीडब्ल्यूडीएम ओएडीएम मॉड्यूल एकतरफा (पूर्व या पश्चिम) और दोतरफा (पूर्व और पश्चिम) कॉन्फ़िगरेशन में उपलब्ध हैं जो चार तरंग दैर्ध्य तक का समर्थन करते हैं।
विशेषताएं और अनुप्रयोग
विशेषताएं
कम सम्मिलन हानि
4 चैनल पश्चिम और पूर्व दो तरफा
सिंगल फाइबर नेटवर्क
दोनों दिशाओं में फ़ंक्शन जोड़ें और छोड़ें
उद्योग मानक एलसी कनेक्टर
एपोक्सी मुक्त ऑप्टिकल पथ के साथ पतली फिल्म ऑप्टिक्स पर आधारित
Telcordia GR1221, GR1209, RoHS, ISO के साथ पूरी तरह संगत
आवेदन
चैनल जोड़ें/छोड़ें
CATV फाइबर ऑप्टिक लिंक
मोटी डब्ल्यूडीएम प्रणाली
मेट्रो नेटवर्क
विनिर्देश
पैरामीटर | इकाई | विनिर्देश | |
तरंग दैर्ध्य सीमा | एनएम | 1260 ~ 1620 | |
केंद्र तरंगदैर्ध्य | एनएम | ग्राहक निर्दिष्ट | |
चैनल अंतर | एनएम | 20 | |
पासबैंड | एनएम | सीडब्ल्यू±65 | |
सम्मिलन हानि | COM==>ड्रॉप | डीबी | ≤1.5 |
ADD==>EXP | |||
आसन्न एकांत | डीबी | ≥30 | |
अलग-थलग | डीबी | ≥45 | |
पीडीएल | डीबी | ≤0.1 | |
निर्देश | डीबी | ≥50 | |
रिटर्न हानि | डीबी | ≥45 | |
पीएमडी | पीएस | ≤0.1 | |
पावर हैंडलिंग ((CW) | mW | ≤300 | |
परिचालन तापमान | °C | -10 से +70 | |
भंडारण तापमान | °C | -40 से +85 | |
फाइबर का प्रकार | जी.657.A1 या G.652D | ||
फाइबर व्यास | 3.0 मिमी या 2.0 मिमी,0.9 मिमी ढीली ट्यूब के साथ | ||
कनेक्टर का प्रकार | एलसी/यूपीसी या अन्य | ||
फाइबर की लंबाई | m | 1 या अन्य | |
वैकल्पिक मॉनिटर पोर्ट | % | 1 | |
पैकेज आयाम | मिमी |
एबीएस कैसेट:100*80*10.5;140*115*18; एबीएस मिनी बॉक्स:90x20x10; स्टील ट्यूबःΦ5.5*38; |
