8CH DWDM मॉड्यूल 2In1 डबल फाइबर DWDM mux के साथ रैक निष्क्रिय फ़िल्टर 1x8 चैनल नेटवर्क
डीडब्ल्यूडीएम (डेंस वेवलेंथ डिवीजन मल्टीप्लेक्सिंग) ऑप्टिकल तरंग दैर्ध्यों के एक सेट का संयोजन है जिसे एक फाइबर से प्रेषित किया जा सकता है।गेज़ी फोटोनिक्स द्वारा लॉन्च किया गया यह डीडब्ल्यूडीएम मॉड्यूल पतली फिल्म कोटिंग तकनीक पर आधारित है।यह एक लेजर तकनीक है जिसका उपयोग विद्यमान फाइबर ऑप्टिक रीढ़ की हड्डी पर बैंडविड्थ बढ़ाने के लिए किया जाता है। यह ऑप्टिकल फाइबर नेटवर्क को कई तरंग दैर्ध्य के संकेतों को एक साथ प्रसारित करने में सक्षम बनाता है।
GEZHI Photonics अनुकूलित चैनल, तरंग दैर्ध्य, पावर, फाइबर प्रकार और कनेक्टर प्रकार के साथ DWDM Mux Demux की पूरी श्रृंखला प्रदान करता है।
| कम सम्मिलन हानि |
| उच्च अलगाव |
| उच्च स्थिरता और विश्वसनीयता |
| औद्योगिक परिचालन तापमान |
| (-40~+80°C)उपलब्ध) |
| अनुकूलित पैकेज प्रकार |
| स्टेनलेस स्टील ट्यूब, एबीएस बॉक्स, एबीएस प्लग-इन मॉड्यूल, एलजीएक्स चेसिस, रैकमाउंट |
विनिर्देश
|
पैरामीटर
|
इकाई
|
8+1CH DWDM Mux+Demux
|
|
चैनल संख्या
|
--
|
8+1CH
|
|
ऑपरेशन तरंगदैर्ध्य
|
एनएम
|
C53~C60+अपग्रेड+1% मॉनिटर पोर्ट
|
|
चैनल की मध्य तरंग दैर्ध्य
|
एनएम
|
आईटीयू-टी ग्रिड @डीडब्ल्यूडीएम
|
|
चैनल पासबैंड
|
एनएम
|
0.8 (100Ghz)
|
|
सम्मिलन हानि @PB
|
डीबी
|
<2.8
|
|
Mux 1% निगरानी
|
डीबी
|
< 24.3
|
|
डेमक्स 1% निगरानी
|
डीबी
|
<215
|
|
अलगाव @ आसन्न चैनल
|
डीबी
|
>30
|
|
अलगाव @गैर-समीप वाली नहर
|
डीबी
|
>34
|
|
अलगाव @ रिफ्लेक्ट चैनल
|
डीबी
|
>15
|
|
पासबैंड रिपल
|
डीबी
|
<0.5
|
|
ध्रुवीकरण पर निर्भर हानि
|
डीबी
|
<0.15
|
|
ध्रुवीकरण मोड फैलाव
|
पीएस
|
<0.1
|
|
दिशा और प्रतिफल हानि
|
डीबी
|
निर्देशात्मकताः >50 रिटर्न हानिः >45
|
|
पावर हैंडलिंग
|
mW
|
<500
|
|
कनेक्टर
|
--
|
एससी/यूपीसी या अनुकूलित
|
|
फाइबर का प्रकार
|
--
|
SMF-28e या अनुकूलित
|
|
परिचालन तापमान
|
°C
|
-20 ~ +70
|
|
भंडारण तापमान
|
°C
|
-40 ~ +85
|
|
पैकेज आयाम
|
मिमी
|
4 स्लॉट 19 " 1U रैकमाउंट
|
|
गेज़ी का डबल फाइबर डीडब्ल्यूडीएम मक्स निष्क्रिय फ़िल्टर 1x8 चैनल नेटवर्क नेटवर्क विस्तार के लिए उच्च क्षमता वाले टर्मिनल डीडब्ल्यूडीएम समाधान प्रदान करता है।यह डबल फाइबर DWDM mux निष्क्रिय फिल्टर 1x8 चैनल नेटवर्क का उपयोग लंबी दूरी के संचरण के लिए किया जाता है जहां तरंग दैर्ध्य 100GHz ग्रिड में सी-बैंड पर एक साथ कसकर पैक किए जाते हैं (0डबल फाइबर DWDM mux निष्क्रिय फ़िल्टर 1x8 चैनल नेटवर्क प्रोटोकॉल पारदर्शी है और एसडीएच/सोनेट, 10/1जी ईथरनेट, 16/8/4/2/1जी फाइबर चैनल, सीएटीवी, एफटीटीएक्स,आदि.

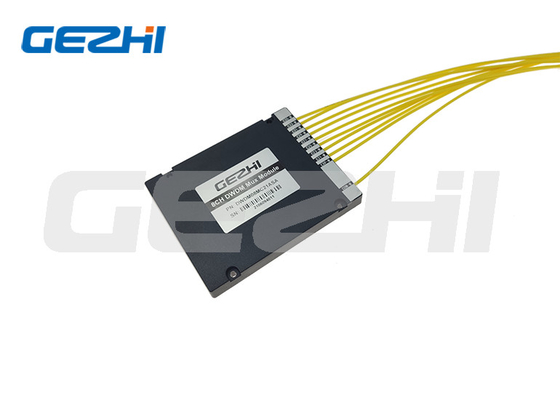

डबल फाइबर DWDM mux निष्क्रिय फ़िल्टर 1x8 चैनल नेटवर्क

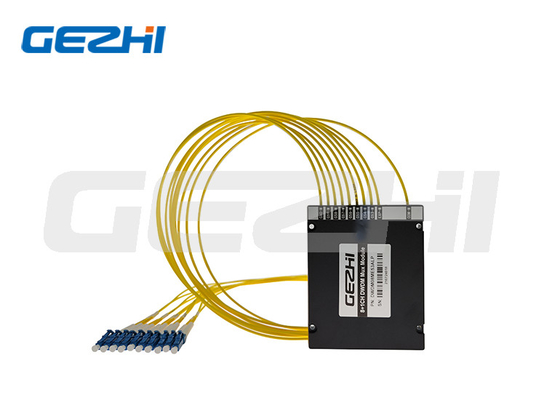

8 चैनल फाइबर ऑप्टिक मल्टीप्लेक्सर ऑप्टिकल पैसिव DWDM Mux मॉड्यूल

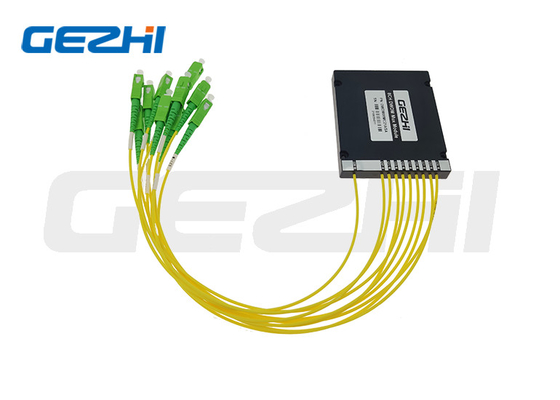

दोहरी फाइबर DWDM
ऑर्डर करने की जानकारी
|
CWDM
|
चैनलों की संख्या
|
विन्यास
|
प्रथम चैनल
|
अंतिम चैनल
|
मॉड्यूल प्रकार
|
केबल का प्रकार
|
फाइबर की लंबाई
|
कनेक्टर
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
......
16=16CH
17=17CH
18=18CH
......
|
M=Mux
डी=डेमक्स
A=Mux+Demux
|
27=1270
29=1290
......
47=1470
S = निर्दिष्ट करें
|
27=1270
29=1290
......
47=1470
S = निर्दिष्ट करें
|
A1=ABS बॉक्स 100x80x10mm
A2=ABS बॉक्स 120x80x18 मिमी
A3=ABS बॉक्स 140x115x18 मिमी
L1=LGX 129*29*130 मिमी
L2=LGX 2 स्लॉट रैक में डालें
L4=LGX 4 स्लॉट रैक में डालें
आर1=19" 1 यू रैक
R2=2 स्लॉट 19′′1U रैक
R4=4 स्लॉट 19′′1U रैक
S = निर्दिष्ट करें
|
09=900um ढीली ट्यूब
20=2.0 मिमी
30=3.0 मिमी
|
05=0.5m
10=1.0m
15=1.5 मीटर
S = निर्दिष्ट करें
|
00=कोई नहीं
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=विशिष्ट
|
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1:क्या मुझे नमूना आदेश मिल सकता है? आपका MOQ क्या है?
ए 1: नमूना आदेश परीक्षण और गुणवत्ता की जांच करने के लिए स्वागत है. हम नहीं करतेMOQ, 1pcs नमूना उपलब्ध है.मिश्रित नमूने भी स्वीकार्य हैं।
प्रश्न 2: लीड टाइम क्या है?
A2: सामान्य नेतृत्व समय लगभग 1 सप्ताह है,बड़ी मात्रा और विशेष उत्पादों के लिए कृपया हमारे बिक्री प्रतिनिधि के साथ नेतृत्व समय की जांच करें।लेकिन हम कुछ उत्पादों के लिए स्टॉक रखते हैं,भुगतान प्राप्त करने के बाद 1-3 दिन जहाज कर सकते हैं.
प्रश्न 3:भुगतान की शर्तें क्या हैं?
A3: भुगतान की अवधि: टी/टी, पेपैल,वेस्टर्न यूनियननकद भुगतान, अलीबाबा आदि।
Q4: आपकी वारंटी अवधि क्या है?
A4: 3 साल की वारंटी।
Q5: क्या मैं अपना लोगो, लेबल और पैकेज इस्तेमाल कर सकता हूँ?
A5: हाँ, हम OEM सेवा प्रदान कर सकते हैं जो आपकी आवश्यकताओं के अनुसार, उत्पादों के लेबल, लोगो, PN, SN, पैकेज डिजाइन कर सकते हैं।
