उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पत्ति के प्लेस: | चीन | नियंत्रण प्रकार: | नॉन-लैचिंग / लैचिंग |
|---|---|---|---|
| वेवलेंथ: | 1260 ~ 1650 एनएम | विशेषता: | उच्च विश्वसनीयता |
| योजक: | एलसी / यूपीसी, एलसी / एपीसी, एससी / यूपीसी | वोल्टेज: | 5 वी या 3 वी |
| पोर्ट: | 2x2पूर्ण | ||
| हाई लाइट: | 1x2 फाइबर ऑप्टिक निष्क्रिय घटक,उच्च विश्वसनीयता फाइबर ऑप्टिक निष्क्रिय घटक,एकल मोड स्विच 1x2 |
||

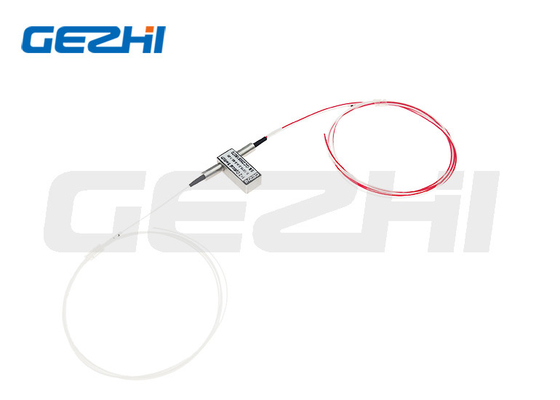

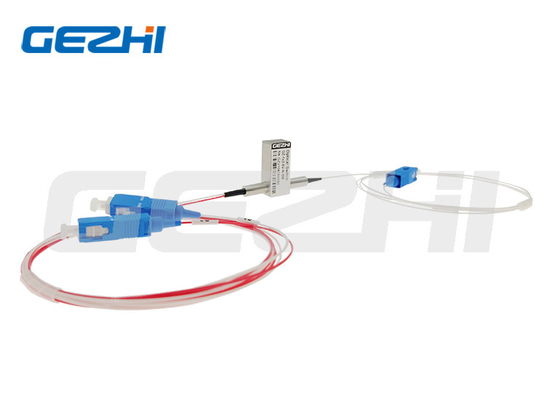

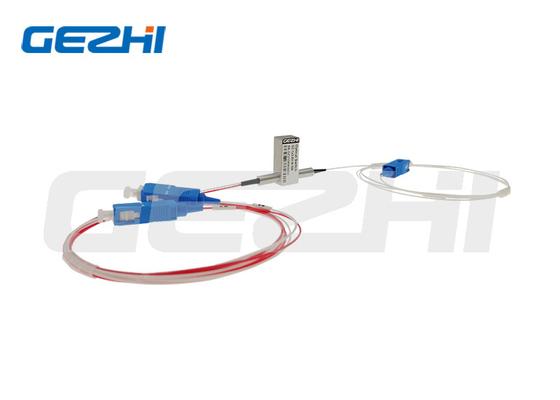

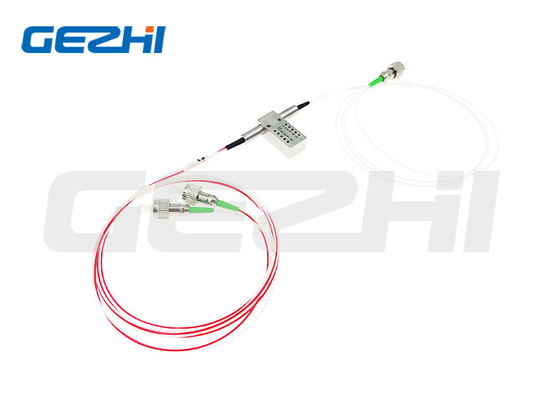

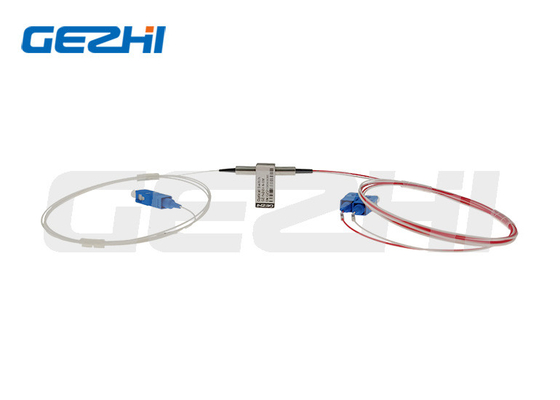

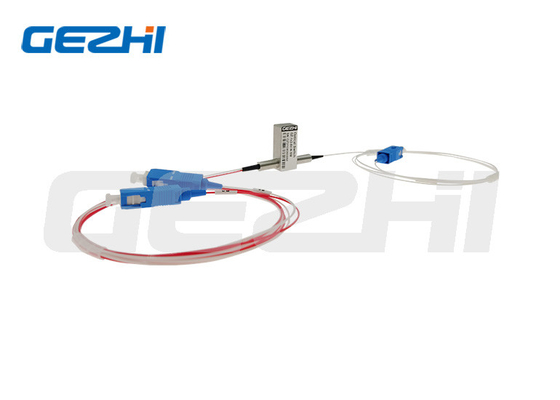

1*2 850/1260nm मैकेनिकल फाइबर ऑप्टिक स्विच मॉड्यूल
1x2 ऑप्टिकल स्विच
यह ऑप्टिकल स्विच तीन फाइबर और दो राज्यों के साथ 1x2 प्रकार द्वारा कॉन्फ़िगर किया जाता है जोयह सिंगलमोड तरंग दैर्ध्य 1260~1650nm या मल्टीमोड 850/1310nm के साथ काम करता है।यह एक ऑप्टो-मैकेनिकल स्वामित्व विन्यास का उपयोग कर रहा है और एक विद्युत नियंत्रण संकेत के माध्यम से सक्रियगेजी 1x2 मैकेनिकल फाइबर ऑप्टिकल स्विच अल्ट्रा-उच्च विश्वसनीयता और तेज स्विचिंग गति के साथ-साथ द्विदिशात्मक प्रदर्शन प्रदान करता है।1x2 यांत्रिक फाइबर ऑप्टिकल स्विच ऑप्टिकल नेटवर्क अनुप्रयोगों के लिए सही स्विचिंग समाधान हैं.
|
विशेषताएं विफलता-सुरक्षित तालाबंदी
बेजोड़ कम लागत
कम ऑप्टिकल विरूपण इपॉक्सी मुक्त ऑप्टिकल पथ
उच्च विश्वसनीयता
|
आवेदन चैनल अवरुद्ध करना कॉन्फ़िगर करने योग्य जोड़ें/छोड़ें
सिस्टम निगरानी
उपकरण
|
विनिर्देश
| पैरामीटर | विनिर्देश | इकाई |
| ऑपरेटिंग तरंग दैर्ध्य | 1260 ~ 1620 (SM) | एनएम |
| सम्मिलन हानि | ≤1.0 | डीबी |
| तरंग दैर्ध्य पर निर्भर हानि | ≤0.25 | डीबी |
| ध्रुवीकरण पर निर्भर हानि | ≤0.05 | डीबी |
| तापमान पर निर्भर हानि | ≤0.20 | डीबी |
| रिटर्न हानि | SM≥50 | डीबी |
| क्रॉस टॉक | SM≥55 | डीबी |
| समय स्विच करें | ≤8 | एमएस |
| पुनरावृत्ति | ≤±0.02 | डीबी |
| स्थायित्व | ≥107 | समय |
| ऑपरेटिंग वोल्टेज | 3 या 5 | वी |
| स्विच प्रकार | नॉन-लॉकिंग/लॉकिंग | |
| परिचालन तापमान | -20~+70 | °C |
| भंडारण तापमान | -40~+85 | °C |
| ऑप्टिकल पावर | ≤ 500 | mW |
| आयाम | 27.0L×12.5W×8.4H | मिमी |
पिन
| प्रकार | ऑप्टिकल मार्ग | विद्युत ड्राइव | राज्य सेंसर | ||||||
| 1×2 | पिन 1 | पिन 5 | पिन 6 | पिन 10 | पिन 2-3 | पिन 3-4 | पिन 7-8 | पिन 8-9 | |
| नॉन-लॉकिंग | CUT | -- | -- | -- | -- | बंद करना | खुला | खुला | बंद करना |
| पी1-पी2 | वी+ | -- | -- | जीएनडी | खुला | बंद करना | बंद करना | खुला | |
| लटकाना | CUT | -- | -- | जीएनडी | -- | बंद करना | खुला | खुला | बंद करना |
| पी1-पी2 | वी+ | जीएनडी | -- | -- | खुला | बंद करना | बंद करना | खुला | |
आदेश की जानकारी
GZ-1×2-13/15
| मोड | तरंगदैर्ध्य | वोल्टेज प्रकार | नियंत्रण मॉडल | फाइबर का प्रकार | फाइबर व्यास | फाइबर की लंबाई | कनेक्टर |
| S=SM एम=एमएम |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=अन्य |
3=3V 5=5V |
L=लॉचिंग N=नॉन-लॉकिंग |
5=50/125 6=62.5/125 9=9/125 X=अन्य |
25=250um 90=900um 20=2.0 मिमी 30=3.0 मिमी X=अन्य |
1=1m 2=1.5m X=अन्य |
0=कोई नहीं X=अन्य |
