उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गति: | 10 जीबीपीएस | संचरण दूरी: | 40 किमी |
|---|---|---|---|
| वेवलेंथ: | सी- बैंड | संगत स्विच ब्रांड: | मुख्यधारा के ब्रांड |
उत्पाद का वर्णन

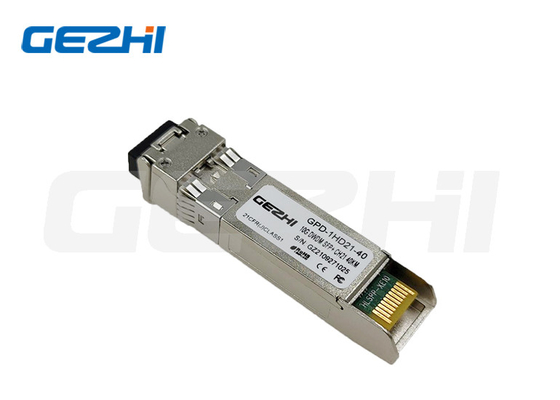

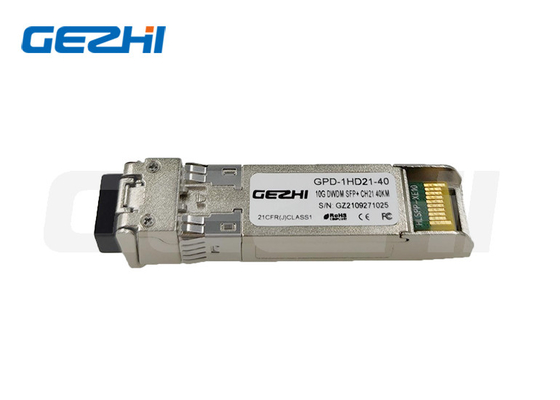

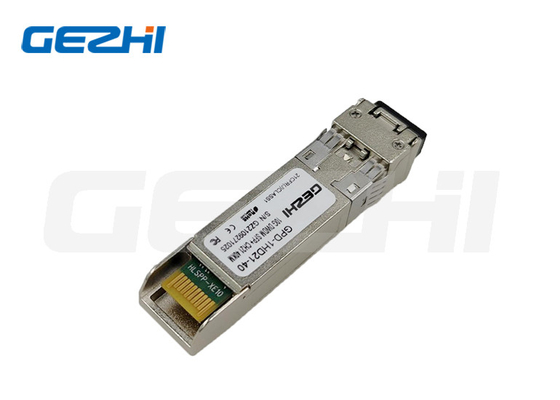

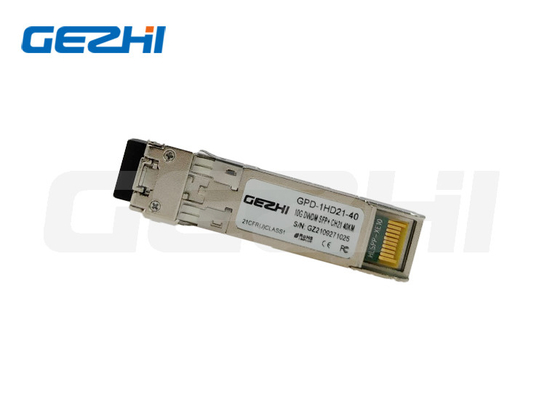

10G DWDM SFP+ 40KM 16dB EML सी-बैंड 50GHz 100GHz 200GHz आईटीयू ग्रिड
विवरण
गेज़ी फोटोनिक्स एसएफपी+ईआर डीडब्ल्यूडीएम ट्रांससीवर 10GBASE-ER/EW, और 8.5G/10G फाइबर-चैनल अनुप्रयोगों के लिए डिज़ाइन किया गया है। ट्रांससीवर में दो खंड होते हैंःट्रांसमीटर खंड में एक ठंडा ईएमएल लेजर शामिल है. और रिसीवर सेक्शन में एक पिन फोटोड होता है जो एक टीआईए के साथ एकीकृत होता है. सभी मॉड्यूल क्लास I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं.डिजिटल डायग्नोस्टिक्स कार्य 2-वायर सीरियल इंटरफेस के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है, जो वास्तविक समय में डिवाइस ऑपरेटिंग मापदंडों जैसे ट्रांससीवर तापमान, लेजर पूर्वाग्रह धारा, प्रेषित ऑप्टिकल शक्ति तक पहुंच की अनुमति देता है,प्राप्त ऑप्टिकल शक्ति और ट्रांससीवर आपूर्ति वोल्टेज.
विशेषताएं
आवेदन
पूर्ण अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | Vcc | -0.5 | 3.8 | वी |
| भंडारण तापमान | Tst | -40 | 85 | oC |
| सापेक्ष आर्द्रता | आरएच | 0 | 85 | % |
परिचालन की शर्तें
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई |
| आपूर्ति वोल्टेज | Vcc | 3.13 | 3.3 | 3.47 | वी |
| आपूर्ति करंट | आईसीसी | 360 | 450 | mA | |
| ऑपरेटिंग केस का तापमान | टीसीए | -5 | - | 70 | oC |
| मॉड्यूल पावर डिसिपेशन | पीएम | - | 1.2 | 1.5 | W |
नोट्स:
[1] आपूर्ति धारा VCCTX और VCCRX के बीच साझा की जाती है।
[2] इन-रश को स्थिर स्थिति वर्तमान आवश्यकताओं से ऊपर वर्तमान स्तर के रूप में परिभाषित किया गया है
ट्रांसमीटर विनिर्देश ️ विद्युत
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई |
| डेटा दर | एमआरए | - | 10.3 | 11.3 | जीबीपीएस |
| इनपुट अंतर प्रतिबाधा | रिम | - | 100 | - | ओ |
| अंतर डेटा इनपुट | VtxDIFF | 120 | - | 850 | mV |
| ट्रांसमिट डिसेबल वोल्टेज | वीडी | 2.0 | - | Vcc3+03 | वी |
| ट्रांसमिट सक्षम वोल्टेज | वि. | 0 | - | +0.8 | वी |
| प्रसारण अक्षम करें दावा समय | Vn | - | - | 100 | हम |
रिसीवर विनिर्देश √ ऑप्टिकल
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई |
| इनपुट ऑपरेटिंग तरंग दैर्ध्य | λ | 1260 | - | 1620 | एनएम |
| औसत प्राप्त शक्ति | - | - | - एक.0 | डीबीएम | |
| ओएमए में रिसीवर संवेदनशीलता | - | - | -14.1 | डीबीएम | |
|
ओएमए में तनावग्रस्त रिसीवर संवेदनशीलता [1]
|
-11।3 | डीबीएम | |||
| अधिकतम इनपुट शक्ति | आरएक्स-ओवरलोड | - | - | -1 | डीबीएम |
| प्रतिबिंब | आरआरएक्स | - | - | -27 | डीबी |
| संकेत की हानि की पुष्टि | -25 | - | - | डीबीएम | |
| घाटे का दावा रद्द | - | - | -16 | डीबीएम | |
| एलओएस हाइस्टेरिसिस | 0.5 | - | - | डीबी |
नोट्स:
[1] BER = 10 के लिए अनुरूपता परीक्षण संकेत के साथ मापा गया₹12तालिका में तनाव संवेदनशीलता के मान सिस्टम स्तर के बीईआर माप के लिए हैं जिनमें सीडीआर सर्किट के प्रभाव शामिल हैं। यह कम से कम 0.यदि घटक स्तर पर माप किए जाते हैं तो 4 डीबी अतिरिक्त मार्जिन आवंटित किया जाना चाहिए
सीडीआर सर्किट के प्रभावों के बिना।
आयाम
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप OEM सेवा प्रदान करते हैं?
एकः हाँ, हम उत्पादों या बॉक्स पर अपने लोगो या लेबल मुद्रित कर सकते हैं।
प्रश्नः क्या आप निःशुल्क नमूने प्रदान कर सकते हैं?
एकः कुछ कम मूल्य के नमूने आप के लिए निः शुल्क हो सकता है, लेकिन आप शिपिंग लागत के लिए भुगतान करने की जरूरत है।
प्रश्न: आप गुणवत्ता की गारंटी कैसे दे सकते हैं?
एकः हमारे सही गुणवत्ता प्रबंधन प्रणाली पर निर्माण, हमारे सभी उत्पादों को शिपमेंट से पहले 100% परीक्षण किया गया था।
प्रश्नः आपका वितरण समय क्या है?
एकः आम तौर पर, नमूनाः 3 ~ 5 कार्य दिवसों. औपचारिक आदेशः 7-10 कार्य दिवसों.
प्रश्न: आपकी भुगतान शर्तें क्या हैं?
एः हम टी/टी, वेस्टर्न यूनियन, पेपैल, एल/सी स्वीकार करते हैं
नमूने के लिएः 100% भुगतान। औपचारिक आदेशः 30% ~ 100% जमा के रूप में, शिपमेंट से पहले शेष राशि का भुगतान।
