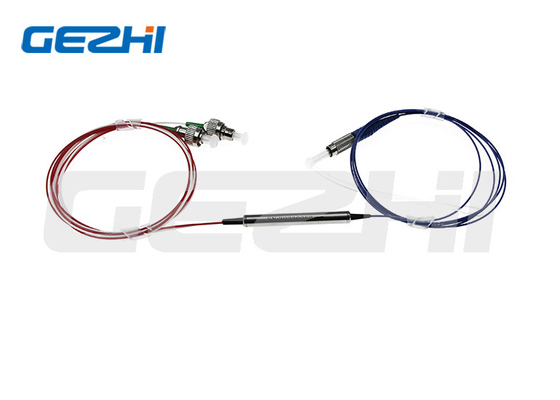

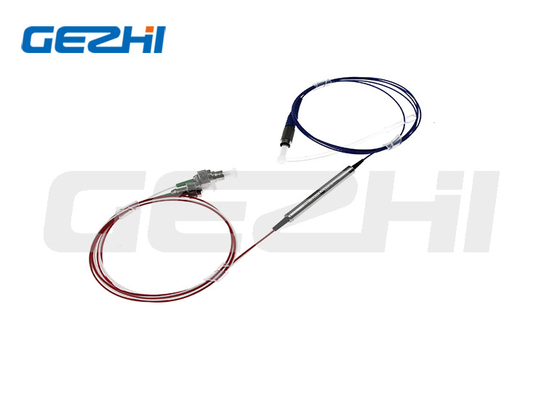

3-पोर्ट C+L माइक्रो-ऑप्टिक घटक ऑप्टिकल आइसोलेटर L FC/PC सिंगल मोड फाइबर ऑप्टिक सर्कुलेटर

अनुप्रयोग आरेख

जैसा कि चित्र से पता चलता हैः इनपुट DWDM चैनलों को डिवाइस के पोर्ट 1 में एक FBG डिवाइस के साथ जोड़ा जाता है जो पोर्ट 2 से जुड़ा होता है।FBG से प्रतिबिंबित एकल तरंग दैर्ध्य फिर पोर्ट 2 में सर्कुलेटर में पुनः प्रवेश करता है और पोर्ट 3 के लिए तदनुसार रूट किया जाता हैशेष सिग्नल एफबीजी से गुजरते हैं और शीर्ष फाइबर पर निकलते हैं।

एक फाइबर ब्राग ग्रिटिंग का उपयोग करके एक DWDM प्रणाली से एक ऑप्टिकल चैनल को छोड़ने के लिए उपयोग किया जाने वाला सर्कुलेटर।

जैसा कि चित्र से पता चलता हैः एक सर्कुलेटर फाइबर के दोनों सिरों पर स्थित है। प्रत्येक सर्कुलेटर एक दिशा में एक संकेत जोड़ने के लिए कार्य करता है जबकि दूसरे में संकेत को हटा देता है। बाईं ओर उदाहरण देखें.

सर्कुलेटर का प्रयोग एक ही फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है।

आयाम
