| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x12-CWDM एम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

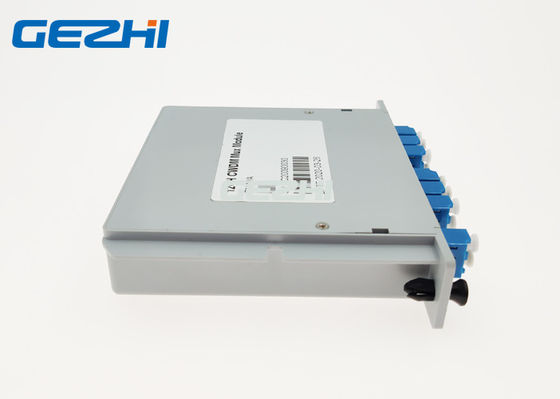

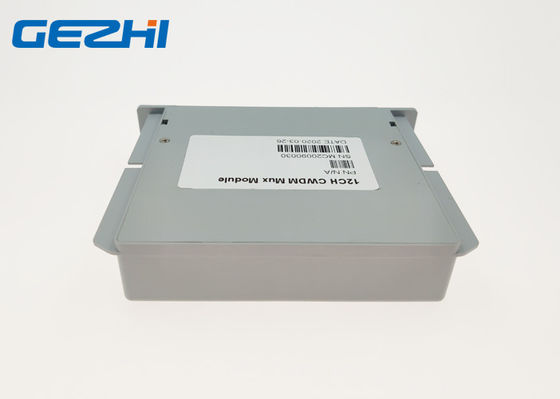

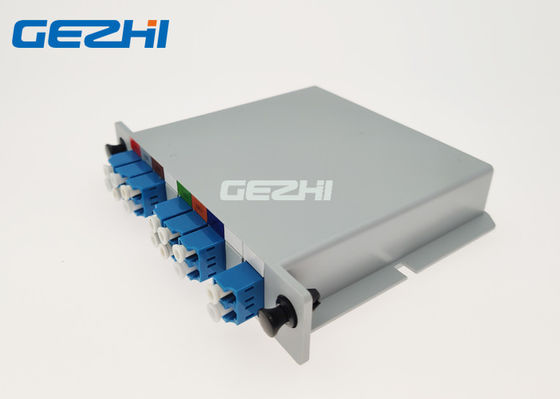

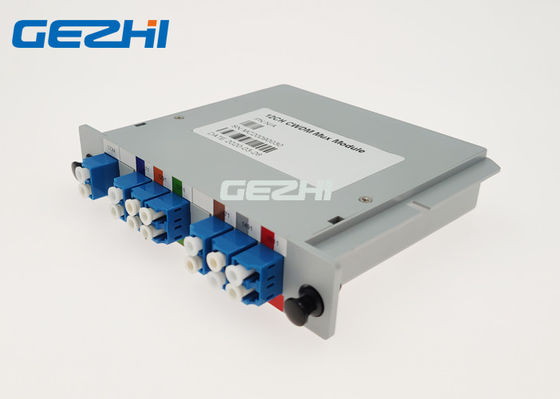

12CH CWDM पैसिव मल्टीप्लेक्सर मॉड्यूल प्लग-इन 3U रैक माउंट
GEZHI 12CH CWDM पैसिव मल्टीप्लेक्सर मॉड्यूल जो प्लग-इन एबीएस बॉक्स पैकेज के साथ एलसी / यूपीसी एडाप्टर द्वारा कनेक्ट होता है और ढांकता हुआ पतली-फिल्म फिल्टर तकनीक पर आधारित होता है।12CH CWDM पैसिव मल्टीप्लेक्सर मॉड्यूल की तरंग दैर्ध्य 1271nm से 1571nm है, केवल 3DB लिंक सम्मिलन हानि के साथ एक ही ऑप्टिकल फाइबर पर संचरण।GEZHI 12CH CWDM पैसिव मल्टीप्लेक्सर मॉड्यूल में उच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।मॉड्यूल का उपयोग मल्टीप्लेक्स या डे-मल्टीप्लेक्सर के रूप में किया जा सकता है जो 3U रैक माउंट उपकरण में प्लग-इन करता है।
विशेषताएं
प्रति फाइबर 12 चैनल
कम प्रविष्टि नुकसान
द्वि-दिशात्मक
मल्टीप्लेक्स या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है
3U Rackmount उपकरण पर डाला जा सकता है
अनुप्रयोग
सेलुलर आवेदन
ऑप्टिकल वीडियो नेटवर्क
लाइन की निगरानी
घटना उत्पादन
डार्क फाइबर नेटवर्क
प्रसारण योगदान नेटवर्क
CWDM नेटवर्क
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
विशिष्टता
|
पैरामीटर |
इकाई |
12CH सीडब्ल्यूडीएम पैसिव मल्टीप्लेक्स | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1271 ~ 1571nm |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <3.0 | <3.0 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L130x100x125 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
फ़िल्टर कैस्केडिंग
12CH सीडब्ल्यूडीएम पैसिव मल्टीप्लेक्स
विडियो
|
|
