| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x18-CWDM एम-1U |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

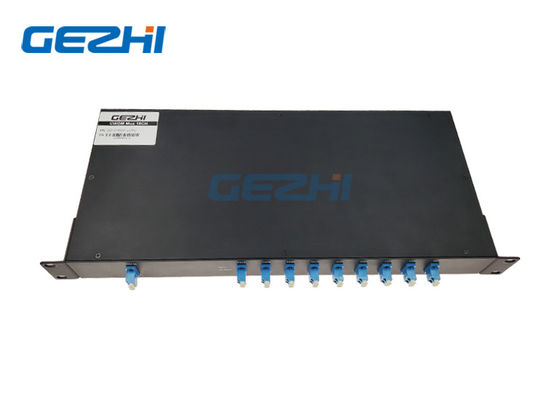

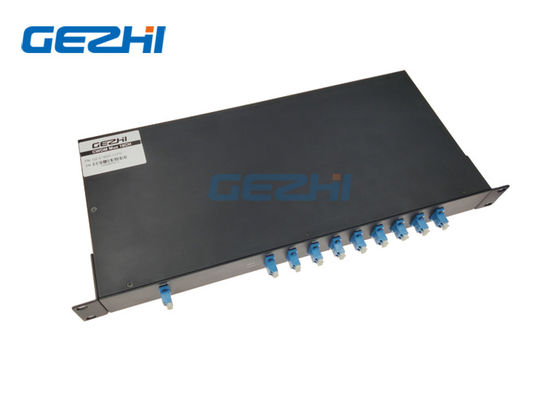

18CH सीडब्ल्यूडीएम मक्स डेमक्स मॉड्यूल 1270 ~ 1610nm कम नुकसान BIDI CWDM
1x18 ऑप्टिकल पैसिव मोटे WDM उपकरण 1RU 19 "एक ऑप्टिकल मल्टीप्लेक्स है जो केवल 3.5dB लिंक सम्मिलन हानि के साथ CWDM तरंग दैर्ध्य रेंज के लिए एकल ऑप्टिकल फाइबर पर 18 CWDM स्रोतों तक मल्टीप्लेक्स कर सकता है।
GEZHI CWDM फ़िल्टर में उच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।1x18 ऑप्टिकल पैसिव मोटे WDM उपकरण 1RU 19 "को मल्टीप्लेक्स या डे-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है और एक स्टैंडअलोन 19 इंच 1U रैकमाउंट के रूप में उपयोग किया जा सकता है। 1x18 ऑप्टिकल पैसिव दुर्लभ डब्ल्यूडीएम उपकरण 1RU 19" का उपयोग 18 सिग्नल संचारित करने के लिए CWDM SFP के साथ किया जा सकता है। एक एकल फाइबर पर।
|
विशेषताएं |
अनुप्रयोग |
|
|
विशिष्टता
|
पैरामीटर |
इकाई |
1x18 ऑप्टिकल पैसिव मोटे WDM | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1270 ~ 1610nm |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <5.5 या<3.5 स्किप के साथ | स्किप के साथ <5.5 या <3.5 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | 19 इंच 1 यू रैकमाउंट | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
18CH सीडब्ल्यूडीएम मक्स मॉड्यूल रैकमाउंटेबल
1x18 ऑप्टिकल पैसिव मोटे WDM उपकरण 1RU 19 "सिंगल फाइबर पर ट्रांसमिशन
1x18 पैसिव BIDI CWDM मॉड्यूल फ़िल्टर कैस्केडिंग
विडियो
|
|
