| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट हाई पावर सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

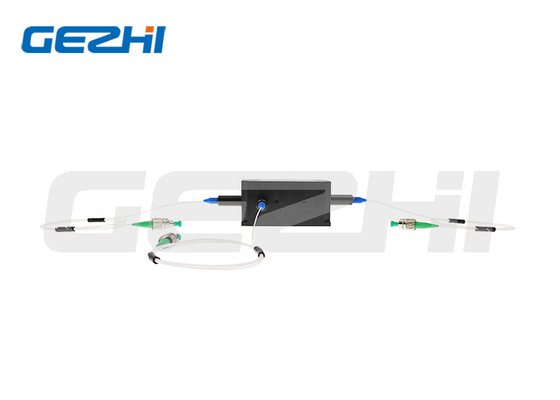

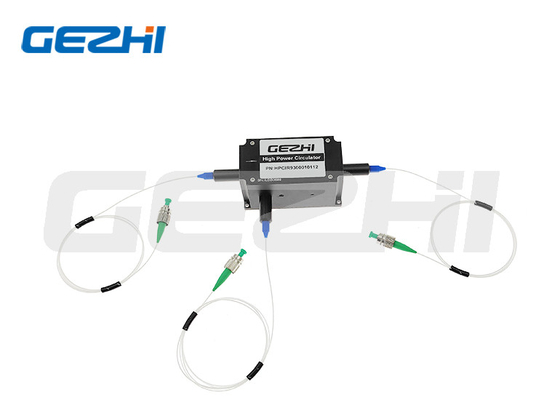

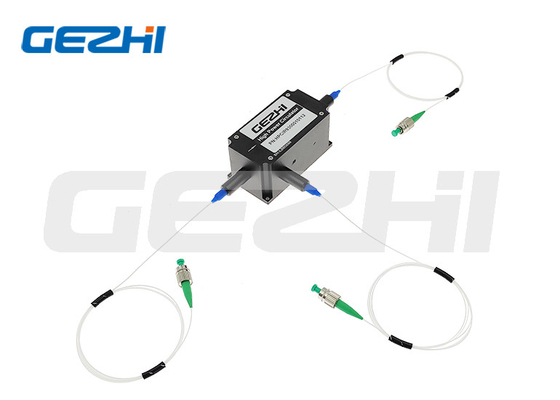

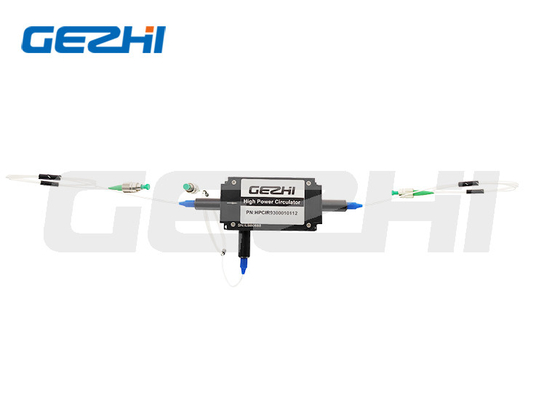

EDFA, DWDM OTDR सिस्टम के लिए लो इंसर्शन लॉस 3 पोर्ट हाई पावर फाइबर ऑप्टिकल सर्कुलेटर
उत्पाद वर्णन
3पोर्ट हाई पावर ऑप्टिकल सर्कुलेटर उत्कृष्ट प्रदर्शन वाला प्रकाश-तरंग घटक है जो आने वाले सिग्नल को पोर्ट 1 से पोर्ट 2 तक और आने वाले पोर्ट 2 सिग्नल को पोर्ट 3 तक रूट करता है। इसलिए फाइबर ऑप्टिक सर्कुलेटर सिग्नल राउटर के रूप में कार्य करते हैं, जो इनपुट फाइबर से आउटपुट तक प्रकाश संचारित करते हैं। फाइबर, लेकिन प्रकाश को निर्देशित करता है जो उस आउटपुट फाइबर के साथ तीसरे पोर्ट पर लौटता है।वे एक आइसोलेटर के समान कार्य करते हैं, इनपुट फाइबर को रिटर्न पावर से बचाते हैं, लेकिन अस्वीकृत प्रकाश को नियोजित करने की भी अनुमति देते हैं।
विशेषताएँ
कम निवेशन हानि
उच्च रिटर्न हानि
उच्च स्थिरता और विश्वसनीयता
आवेदन
फाइबर एम्पलीफायर
परीक्षण उपकरण
चिकित्सकीय संसाधन
विशेष विवरण
| पैरामीटर | इकाई | कीमत | |
| शक्ति | 20W तक | ||
| केंद्र तरंगदैर्घ्य | एनएम | 1064, 1030, 980 | 850, 808, 780 |
| ऑपरेटिंग तरंग दैर्ध्य रेंज | एनएम | ±5 | |
| प्रकार.चरम अलगाव | डीबी | 25 | 23 |
| न्यूनतम.23℃ पर अलगाव | डीबी | 22 | 20 |
| प्रकार.23℃ पर सम्मिलन हानि | डीबी | 1.0 | 1.2 |
| अधिकतम.23℃ पर सम्मिलन हानि | डीबी | 1.3 | 1.5 |
| न्यूनतम.23℃ पर विलुप्ति अनुपात (पीएम फाइबर प्रकार) | डीबी | 20 | 18 |
| अधिकतम.23℃ पर ध्रुवीकरण निर्भर हानि (एसएम फाइबर प्रकार) | डीबी | 0.15 | |
| न्यूनतम.23℃ पर वापसी हानि (इनपुट/आउटपुट) | डीबी | 45 | |
| न्यूनतम.क्रॉस टॉक | डीबी | 45 | |
| अधिकतम.औसत ऑप्टिकल पावर (पोर्ट1 और पोर्ट2 सहित) | डब्ल्यू | 1, 2, 5, 10, 20 या निर्दिष्ट | |
| अधिकतम.एनएस पल्स के लिए पीक पावर | किलोवाट | 10 या निर्दिष्ट | |
| अधिकतम.खिंचनेवाला भार | एन | 5 | |
| पैकेज आयाम | मिमी | 70x28x26 | |
| परिचालन तापमान | ℃ | +10~+50 | |
| भंडारण तापमान | ℃ | 0~+60 | |
|
कनेक्टर्स के साथ, हैंडलिंग पावर केवल 1W है, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है।
कनेक्टर कुंजी धीमी धुरी से संरेखित है।
पैकेजिंग
मूल कार्टन पैकेज।
ग्राहकों की आवश्यकता के रूप में.
|
|
| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट हाई पावर सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज बॉक्स |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

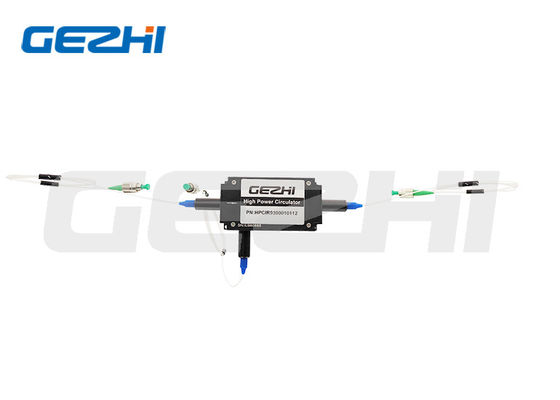

EDFA, DWDM OTDR सिस्टम के लिए लो इंसर्शन लॉस 3 पोर्ट हाई पावर फाइबर ऑप्टिकल सर्कुलेटर
