| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट हाई पावर सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$250-US$680 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

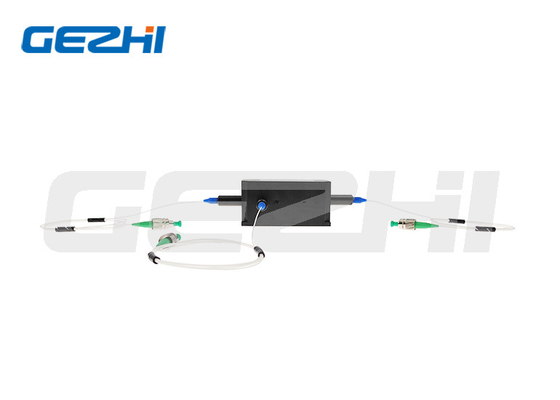

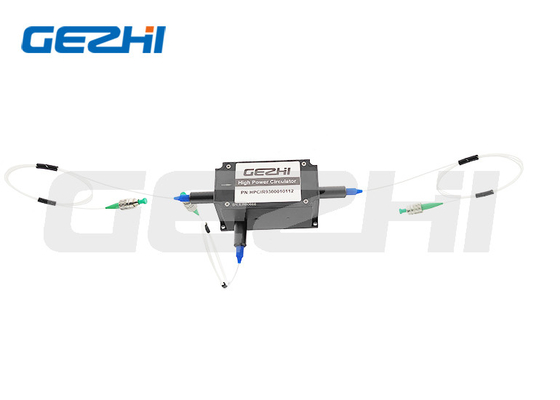

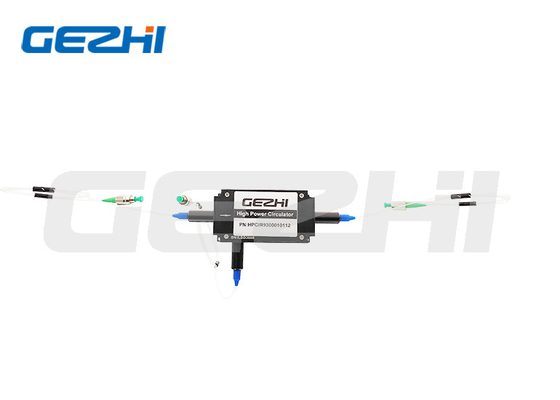

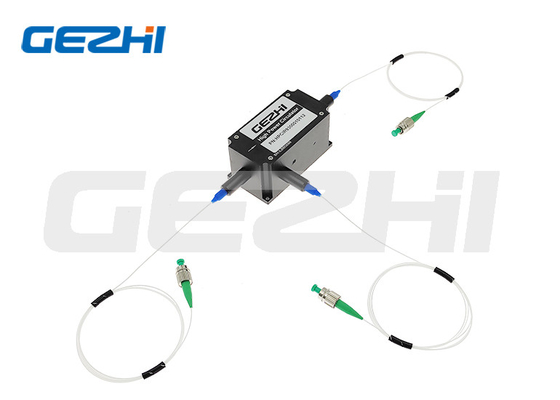

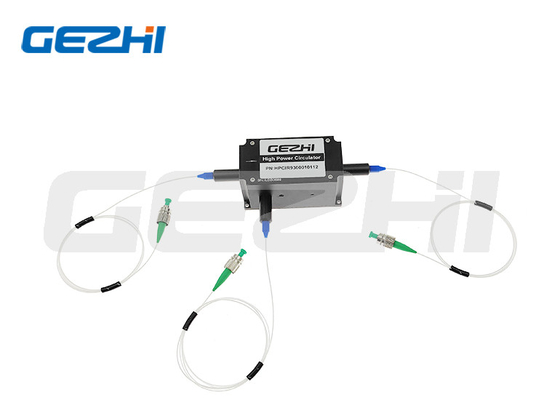

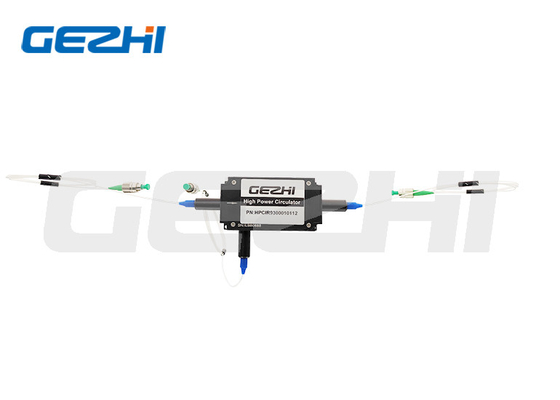

कम सम्मिलन हानि 980-1080nm उच्च शक्ति ऑप्टिकल सर्कुलेटर 100W तक EDFA और रमन एम्पलीफायर के लिए
3 पोर्ट 980-1080nm उच्च शक्ति ध्रुवीकरण असंवेदनशील ऑप्टिकल सर्कुलेटर एक फाइबर ऑप्टिक घटक है जो SM फाइबर के साथ बनाया गया है। यह प्रकाश को केवल एक दिशा में प्रसारित करने की अनुमति देता है जबकि विपरीत संचरण को अवरुद्ध करता है, जिसमें पोर्ट 1 से पोर्ट 2 और पोर्ट 2 से पोर्ट 3 तक प्रकाश पथ होता है। यह 100W तक की हैंडलिंग शक्ति का सामना कर सकता है।
| पैरामीटर | इकाई | मान |
|---|---|---|
| केंद्र तरंग दैर्ध्य | एनएम | 1064, 1030, 980 |
| संचालन तरंग दैर्ध्य रेंज | एनएम | ±5 |
| विशिष्ट शिखर अलगाव | डीबी | 25 |
| 23°C पर न्यूनतम अलगाव | डीबी | 22 |
| 23°C पर विशिष्ट सम्मिलन हानि | डीबी | 1.0 |
| 23°C पर अधिकतम सम्मिलन हानि | डीबी | 1.3 |
| 23°C पर न्यूनतम विलुप्त होने का अनुपात (PM फाइबर प्रकार) | डीबी | 20 |
| 23°C पर अधिकतम ध्रुवीकरण निर्भर हानि (SM फाइबर प्रकार) | डीबी | 0.15 |
| 23°C पर न्यूनतम वापसी हानि (इनपुट/आउटपुट) | डीबी | 45 |
| न्यूनतम क्रॉस टॉक | डीबी | 45 |
| अधिकतम औसत ऑप्टिकल पावर (पोर्ट1 और पोर्ट2 सहित) | डब्ल्यू | 50, 100 या निर्दिष्ट |
| ns पल्स के लिए अधिकतम शिखर शक्ति | किलोवाट | 10 या निर्दिष्ट |
| अधिकतम तन्यता भार | एन | 5 |
| पैकेज आयाम | मिमी | 82x38x35 |
| संचालन तापमान | °C | +10~+50 |
| भंडारण तापमान | °C | 0~+60 |
| 1111 - तरंग दैर्ध्य: | 1064=1064nm, 1030=1030nm, 980=980nm, SSSS=निर्दिष्ट |
| 2 - पोर्ट प्रकार: | 3=3-पोर्ट |
| 3 - कार्य अक्ष: | B=दोनों अक्ष कार्यशील, F=तेज अक्ष अवरुद्ध, N=गैर-PM |
| 444 - फाइबर प्रकार: | 018=PLMA-GDF-10/125-M, 021=PLMA-GDF-20/130, SSS=निर्दिष्ट |
| 5 - पैकेज आयाम: | 0=82x38x35mm, S=निर्दिष्ट |
| 6 - पिगटेल प्रकार: | 0=नंगा फाइबर, 1=900μm लूज ट्यूब |
| 7 - फाइबर लंबाई: | 0.8=0.8m, 1.0=1m, S=निर्दिष्ट |
| 888 - कनेक्टर प्रकार: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=कोई नहीं, S=निर्दिष्ट |
| 99 - औसत शक्ति: | 50=50W, 100=100W, SS=निर्दिष्ट |
| AA - शिखर शक्ति: | 00=सतत तरंग, 01=1kW, 02=2kW, 10=10kW, 20=20kW |
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट हाई पावर सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$250-US$680 |
| पैकेजिंग विवरण: | कागज बॉक्स |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

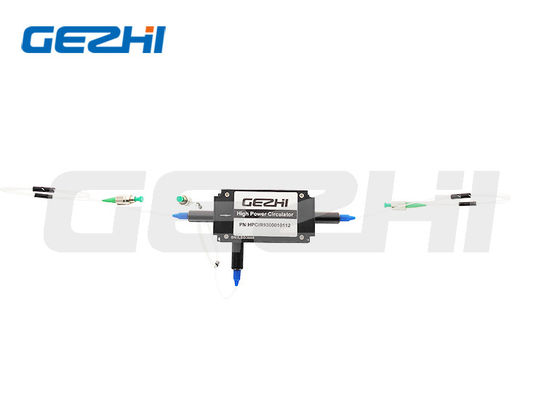

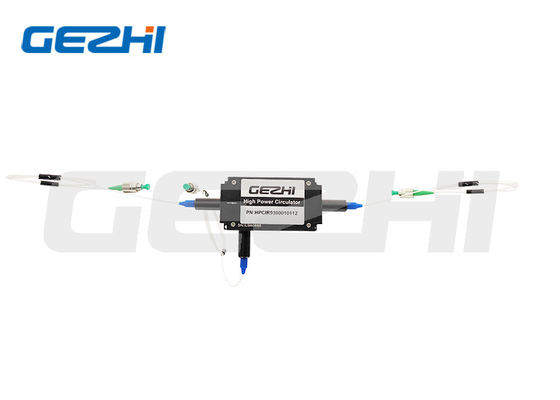

कम सम्मिलन हानि 980-1080nm उच्च शक्ति ऑप्टिकल सर्कुलेटर 100W तक EDFA और रमन एम्पलीफायर के लिए
