| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट हाई पावर फाइबर सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$250-US$680 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

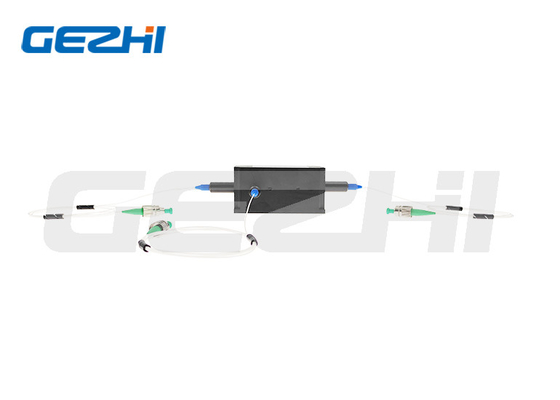

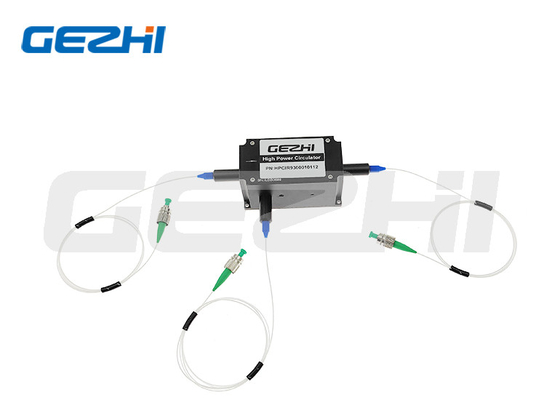

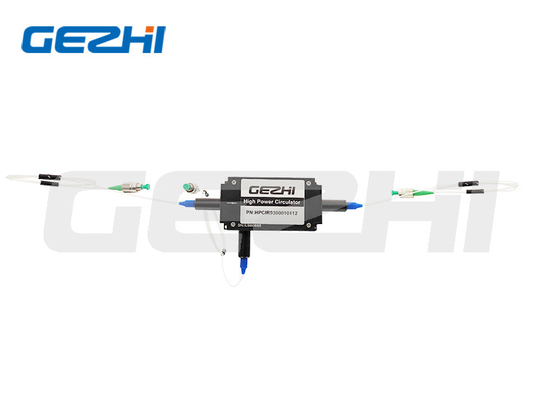

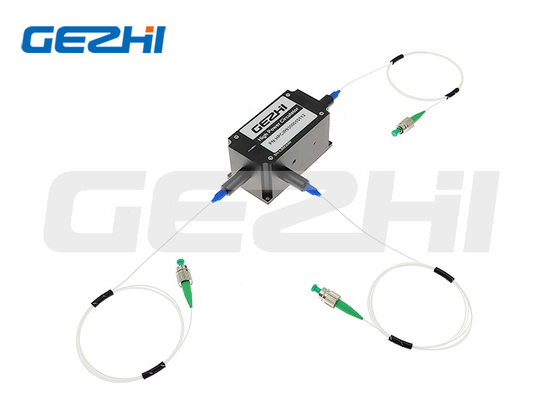

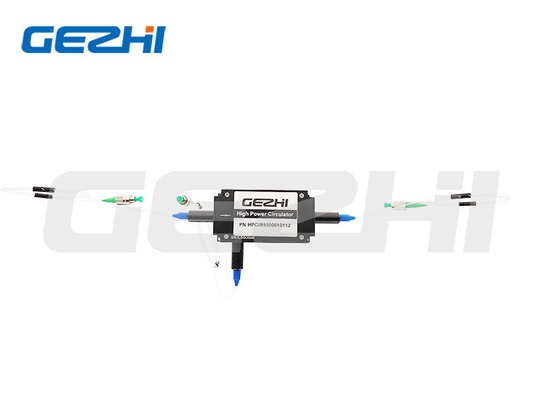

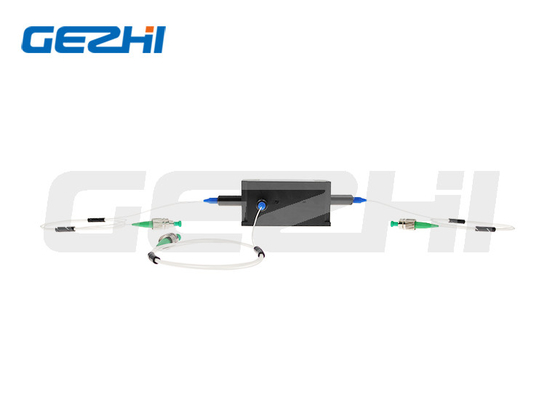

उच्च विश्वसनीयता और स्थिरता 1310/1480/1550nm 3 पोर्ट हाई पावर फाइबर सर्कुलेटर (20W तक) फाइबर सेंसर के लिए
1310nm/1480nm/1550nm 3-पोर्ट हाई पावर SM ऑप्टिकल सर्कुलेटर-30W एक कॉम्पैक्ट, उच्च प्रदर्शन वाला लाइट वेव पोलराइजेशन इंडिपेंडेंट कंपोनेंट है जो पोर्ट 1 से पोर्ट 2 तक आने वाले सिग्नलों को रूट करता है, और पोर्ट 2 से पोर्ट 3 तक आने वाले सिग्नलों को रूट करता है। फाइबर ऑप्टिक सर्कुलेटर सिग्नल राउटर के रूप में कार्य करते हैं, प्रकाश को एक इनपुट फाइबर से एक आउटपुट फाइबर में संचारित करते हैं, जबकि उस आउटपुट फाइबर के साथ लौटने वाले प्रकाश को तीसरे पोर्ट पर निर्देशित करते हैं। वे हाई पावर फाइबर लेजर और इंस्ट्रूमेंटेशन अनुप्रयोगों के लिए आदर्श हैं।
| पैरामीटर | इकाई | टाइप ए | टाइप बी |
|---|---|---|---|
| टाइप | - | टाइप ए | टाइप बी |
| पोर्ट टाइप | - | 3 पोर्ट | |
| सेंटर वेवलेंथ | nm | 1550, 1480, 1310 | |
| ऑपरेटिंग वेवलेंथ रेंज | nm | ±20 | |
| 23℃ पर टाइप. इंसर्शन लॉस | dB | 0.7 | 0.6 |
| 23℃ पर मैक्स. इंसर्शन लॉस | dB | 0.9 | 0.8 |
| 23℃ पर टाइप. पीक आइसोलेशन | dB | 46 | 30 |
| 23℃ पर मिन. आइसोलेशन | dB | 40 | 25 |
| 23℃ पर मिन. एक्सटिंक्शन रेशियो (PM फाइबर टाइप) | dB | 20 | |
| 23℃ पर मैक्स. पोलराइजेशन डिपेंडेंट लॉस (SM फाइबर टाइप) | dB | 0.15 | |
| मिन. क्रॉस टॉक | dB | 50 | |
| 23℃ पर मिन. रिटर्न लॉस | dB | 50 | |
| पैकेज आयाम (इनपुट पावर ≤5W) | mm | φ5.5x35 | |
| पैकेज आयाम (इनपुट पावर ≤10W) | mm | 70x12x8 | |
| पैकेज आयाम (इनपुट पावर ≤20W) | mm | / | 38x18.5x11.5 |
| मैक्स. टेन्साइल लोड | N | 5 | |
| ऑपरेटिंग तापमान | ℃ | -5~+70 | |
| स्टोरेज तापमान | ℃ | -40~+85 | |
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3 पोर्ट हाई पावर फाइबर सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$250-US$680 |
| पैकेजिंग विवरण: | कागज बॉक्स |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

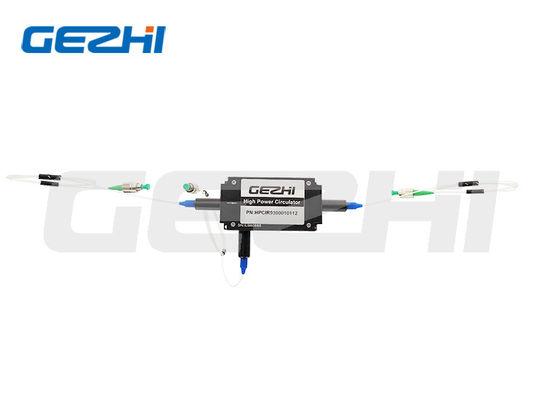

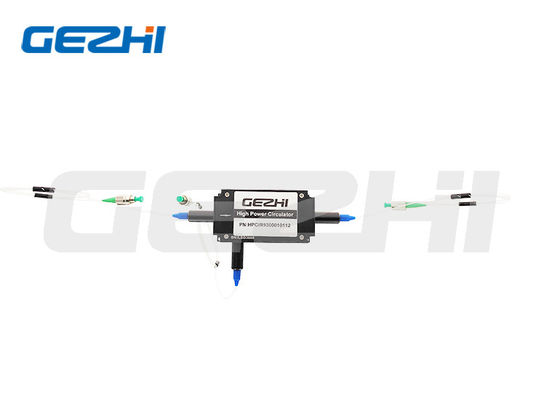

उच्च विश्वसनीयता और स्थिरता 1310/1480/1550nm 3 पोर्ट हाई पावर फाइबर सर्कुलेटर (20W तक) फाइबर सेंसर के लिए
