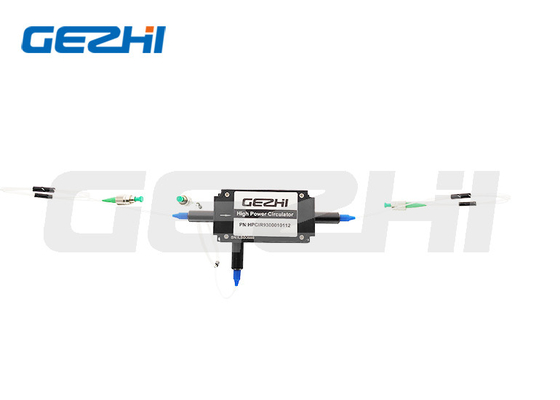

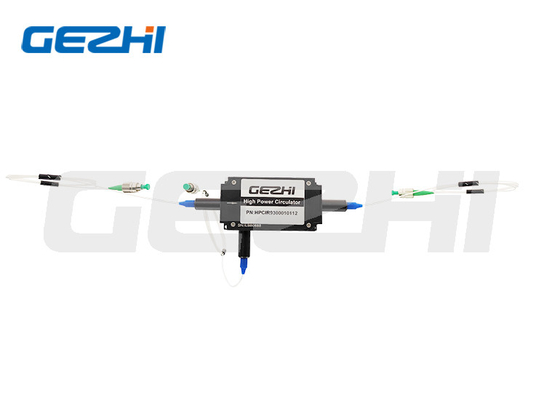

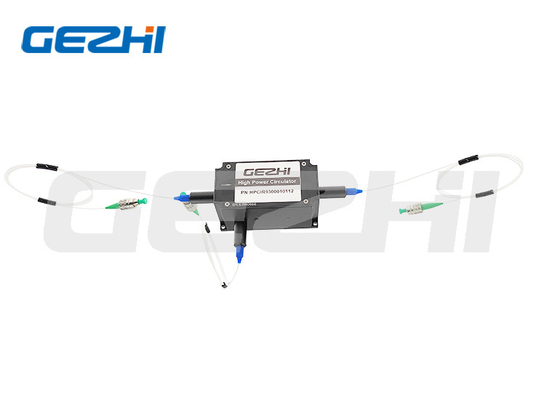

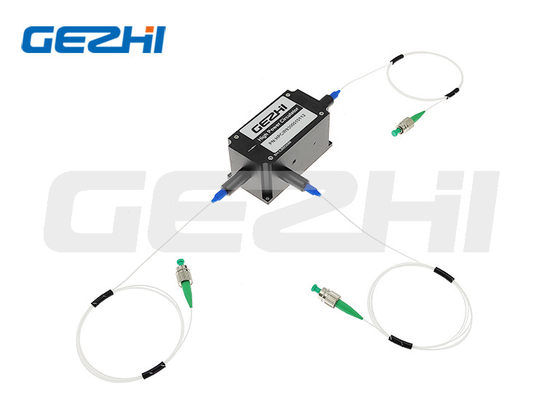

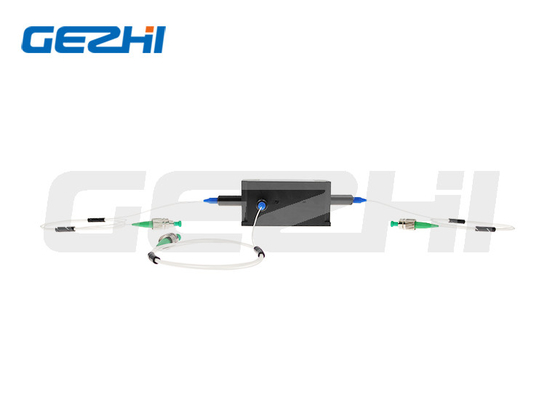

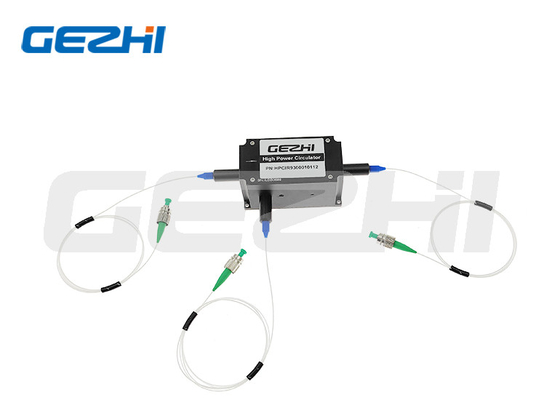

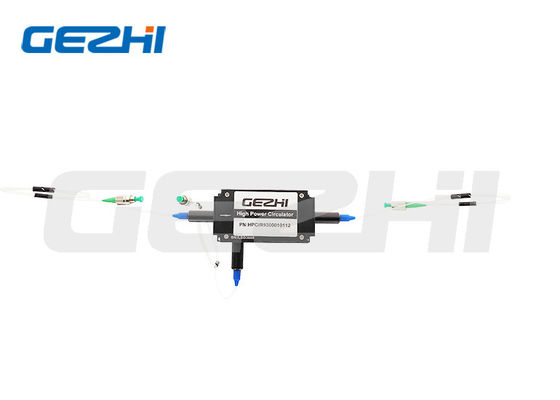

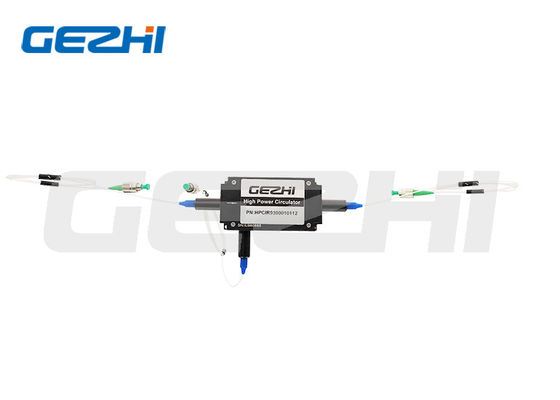

3 पोर्ट हाई पावर ऑप्टिकल सर्कुलेटर 1950nm 2000nm 2050nm फाइबर इंस्ट्रूमेंट के लिए 20W तक

ब्रांड नाम:	GEZHI or OEM
मॉडल संख्या:	1950,2000,2050nm हाई पावर ऑप्टिकल सर्कुलेटर
एमओक्यू:	1 पीसी
कीमत:	US$250-US$680
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE RoHS,ISO9001

शक्ति:

20W तक

पैकेजिंग विवरण:

कागज बॉक्स

आपूर्ति की क्षमता:

प्रति माह 5000 पीसी

प्रमुखता देना:

हाई पावर कंपोनेंट्स ऑप्टिकल सर्कुलेटर

3 पोर्ट ऑप्टिकल सर्कुलेटर

फाइबर इंस्ट्रूमेंट के लिए ऑप्टिकल सर्कुलेटर

उत्पाद का वर्णन

3 पोर्ट हाई पावर कंपोनेंट्स ऑप्टिकल सर्कुलेटर 1950nm 2000nm 2050nm फाइबर इंस्ट्रूमेंट के लिए

उत्पाद अवलोकन

उच्च-प्रदर्शन 3-पोर्ट ऑप्टिकल सर्कुलेटर जो 1950nm, 2000nm, और 2050nm तरंग दैर्ध्य पर 20W तक की पावर हैंडलिंग के साथ संचालित होता है। यह सर्कुलेटर पोर्ट 1 से पोर्ट 2 तक आने वाले सिग्नलों को कुशलतापूर्वक रूट करता है, और पोर्ट 2 से पोर्ट 3 तक आने वाले सिग्नलों को रूट करता है, जो सिग्नल रूटिंग और सुरक्षा दोनों कार्य प्रदान करता है।

मुख्य अनुप्रयोग

फाइबर सेंसर सिस्टम
फाइबर इंस्ट्रूमेंटेशन
EDFA और रमन एम्पलीफायर

उत्पाद सुविधाएँ

उच्च रिटर्न लॉस
कम इंसर्शन लॉस
उच्च विश्वसनीयता और स्थिरता
उच्च अलगाव

तकनीकी विनिर्देश

पैरामीटर	इकाई	मान
पोर्ट प्रकार	-	3 पोर्ट
केंद्र तरंग दैर्ध्य	nm	1950, 2000, 2050
ऑपरेटिंग तरंग दैर्ध्य रेंज	nm	±10
23℃ पर अधिकतम इंसर्शन लॉस	dB	1.3
23℃ पर न्यूनतम अलगाव	dB	16
न्यूनतम क्रॉसस्टॉक	dB	50
23℃ पर न्यूनतम एक्सटिंक्शन रेशियो (PM फाइबर प्रकार)	dB	18
23℃ पर अधिकतम ध्रुवीकरण निर्भर लॉस (SM फाइबर प्रकार)	dB	0.15
न्यूनतम रिटर्न लॉस	dB	50
अधिकतम ऑप्टिकल पावर	W	1, 2, 5,..., 20 या निर्दिष्ट
पैकेज आयाम (इनपुट पावर ≤5W)	mm	φ5.5x35 (केवल PM प्रकार)
पैकेज आयाम (इनपुट पावर ≤20W)	mm	50x28x14
अधिकतम तन्यता भार	N	5
ऑपरेटिंग तापमान	℃	0~+70
भंडारण तापमान	℃	-40~+85

कनेक्टर के साथ, हैंडलिंग पावर केवल 1W है, IL 0.3dB अधिक है, RL 5dB कम है, और ER 2dB कम है। कनेक्टर कुंजी धीमी अक्ष के साथ संरेखित है।

पैकेज आयाम

ऑर्डरिंग जानकारी

HPMCIR-1111-23-444-56-7-888-99AA (PM फाइबर प्रकार) / HPICIR-1111-23-444-56-7-888-99AA (SM फाइबर प्रकार) 1111 - तरंग दैर्ध्य: 2050=2050nm, 2000=2000nm, 1950=1950nm, SSSS=निर्दिष्ट 2 - पोर्ट प्रकार: 3=3-पोर्ट 3 - वर्किंग एक्सिस: F=फास्ट एक्सिस ब्लॉक, N=नॉन-PM 444 - फाइबर प्रकार: 001=PM1550, 008=SMF-28, 022=PM-GDF-10/130-2000-M, 0045=PM1950, 090=SM1950, SSS=निर्दिष्ट 5 - पैकेज आयाम: 0=φ5.5x35mm, 1=70x12x8mm, 2=50x28x14mm, S=निर्दिष्ट 6 - पिगटेल प्रकार: 0=बेयर फाइबर, 1=900μm लूज ट्यूब 7 - फाइबर लंबाई: 0.8=0.8m, 1.0=1m, S=निर्दिष्ट 888 - कनेक्टर प्रकार: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=कोई नहीं, S=निर्दिष्ट 99 - औसत पावर: 00=300mW, 01=1W, 05=5W, 10=10W, 20=20W, SS=निर्दिष्ट AA - पीक पावर: 00=कंटीन्यूअस वेव, 10=10kW, SS=निर्दिष्ट
