| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | ऑप्टिकल सर्कुलेटर को बनाए रखना ध्रुवीकरण |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

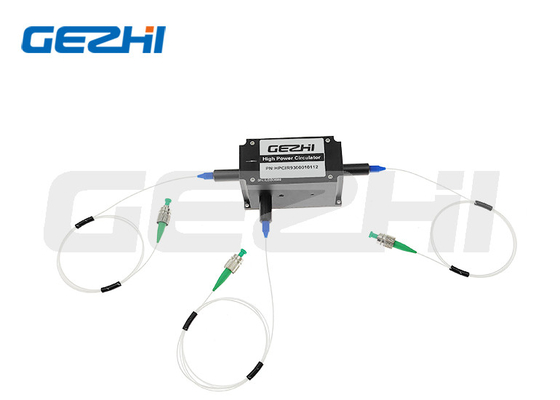

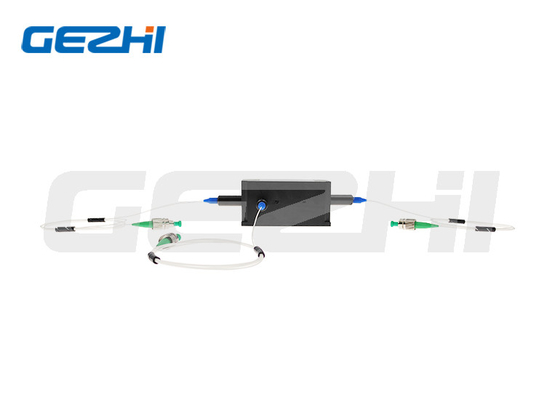

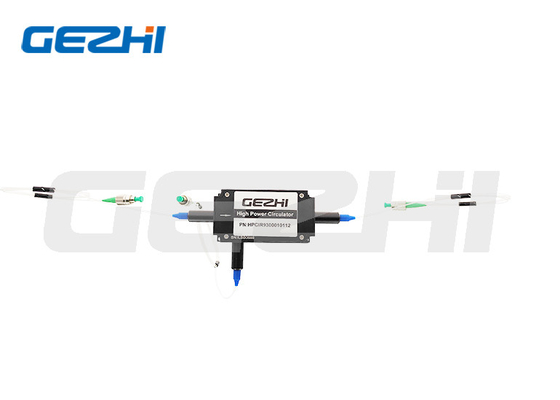

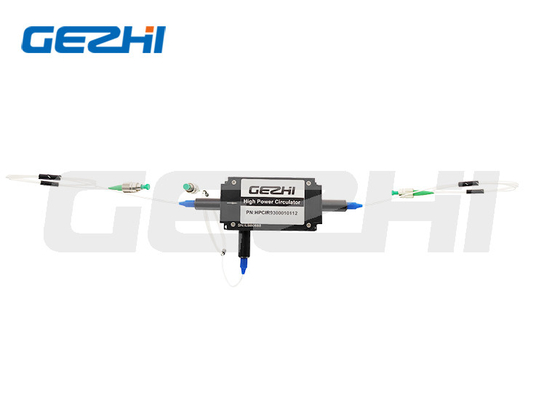

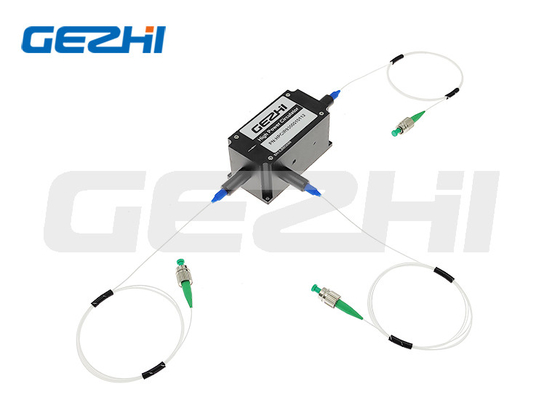

फाइबर एम्पलीफायर के लिए अनुकूलन योग्य तरंग दैर्ध्य ध्रुवीकरण ऑप्टिकल सर्कुलेटर टीजीजी आधारित अनुप्रयोग को बनाए रखना
उत्पाद वर्णन
फाइबर ऑप्टिकल सर्कुलेटर की मुख्य कार्यक्षमता केवल एक दिशा में कम नुकसान के साथ प्रकाश को एक बंदरगाह से दूसरे बंदरगाह तक क्रमिक रूप से निर्देशित करना है जिसके परिणामस्वरूप सिग्नल अलग हो जाते हैं जो ऑप्टिकल फाइबर के साथ विपरीत दिशाओं में यात्रा करते हैं।
|
विशेषताएँ *कम निवेशन हानि *उच्च रिटर्न हानि *उच्च अलगाव *उच्च स्थिरता और विश्वसनीयता |
अनुप्रयोग *फाइबर एम्पलीफायर *परीक्षण उपकरण *फाइबर सेंसर *चिकित्सकीय संसाधन |
विशेष विवरण
| पैरामीटर | इकाई | मान | ||||||
| संचालन तरंगदैर्घ्य | एनएम | 532 | 633 या 680 680 | 780, 808, 850 या 930 | 980 | 1030 | 1053 या 1064 | 1150 |
| तरंग दैर्ध्य बैंडविड्थ | एनएम | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| निविष्ट वस्तु का नुकसान | डीबी | ≤2.5 | ≤2.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| न्यूनतम.एकांत | डीबी | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| चरम अलगाव | डीबी | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| विलुप्ति अनुपात (प्रकार बी) | डीबी | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| विलुप्ति अनुपात (प्रकार एफ) | डीबी | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| फाइबर प्रकार | / | पीएम460 | पीएम630 | पीएम780 | PM980 | PM980 | पीएम980 या 1060 | |
| मैक्स पावर हैंडलिंग (सीडब्ल्यू) | डब्ल्यू | 0.02 | 0.05 | 0.5, 5,10 या 20 | 0.5, 5 या 20 | 0.5,5,20 | 0.5,5,20 | 0.5,5,20 |
| क्रॉसस्टॉक | डीबी |
≥45 |
||||||
| हारकर लौटा | डीबी |
≥45 |
||||||
| खिंचनेवाला भार | एन |
≤5 |
||||||
| परिचालन तापमान | डिग्री सेल्सियस |
0~+60 |
||||||
| भंडारण तापमान | डिग्री सेल्सियस |
-10~+75 |
||||||
| पैकेज आयाम | एनएम |
70x28x26 |
||||||
टिप्पणी:
1.उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं, यदि कनेक्टर के साथ, आईएल 0.3 डीबी अधिक होगा, रिटर्न हानि 5 डीबी कम हो जाएगी और एक्सटिंक्शन अनुपात 2 डीबी कम हो जाएगा।
2. यदि पल्स अनुप्रयोग है, तो कृपया हमें पल्स ऊर्जा और चरम शक्ति के बारे में सूचित करना सुनिश्चित करें।
पैकेज डाइमैन्शन
| ①पोर्ट: | 3=3पोर्ट |
| ②तरंगदैर्ध्य: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150एनएम;एस=निर्दिष्ट करें |
| ③अक्ष संरेखण: | बी=दोनों अक्ष काम कर रहे हैं;एफ=धीमी धुरी काम कर रही है, तेज धुरी अवरुद्ध है;एन=गैर-पीएम प्रकार उपलब्ध है |
| ④पावर हैंडलिंग: | 0L=0.5W;01=1W;02=2W;10=10W;10=20W;एस=निर्दिष्ट करें |
| ⑤फाइबर प्रकार: | पीएम460;पीएम630;पीएम780;पीएम980;पीएम1060;एस=निर्दिष्ट करें |
| ⑥पैकेज आयाम: | टी2=70x28x26मिमी;एस=निर्दिष्ट करें |
| ⑦पिगटेल प्रकार: | 00=नंगा रेशा;09=900um ढीली ट्यूब |
| ⑧फाइबर की लंबाई: | 08=0.8मी;10=1मी;एस=निर्दिष्ट करें |
| ⑨कनेक्टर प्रकार: | एफए=एफसी/एपीसी;एफपी=एफसी/यूपीसी;एसए=एससी/एपीसी;एसपी=एससी/यूपीसी;एस=निर्दिष्ट करें |
| ⑩पल्स के लिए अधिकतम शक्ति: | 00=निरंतर तरंग, 10=10kW, 20=20kW, एसएस=निर्दिष्ट |
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | ऑप्टिकल सर्कुलेटर को बनाए रखना ध्रुवीकरण |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज बॉक्स |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

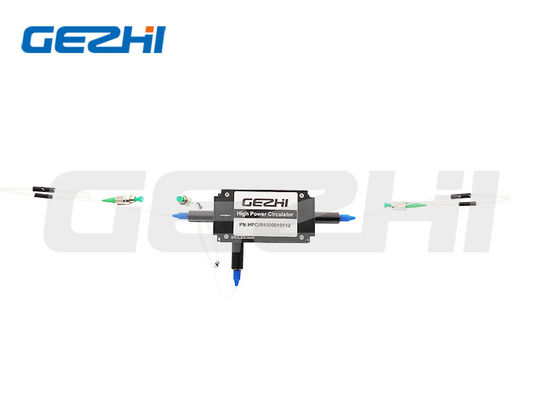

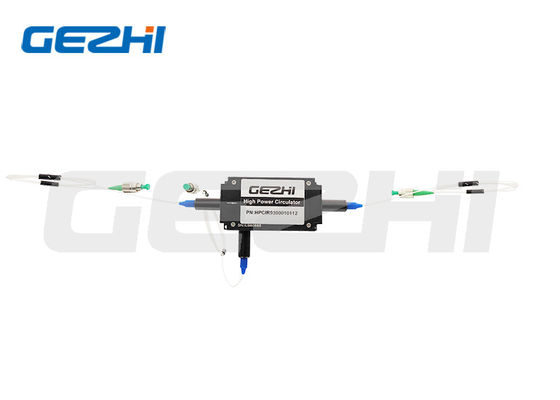

फाइबर एम्पलीफायर के लिए अनुकूलन योग्य तरंग दैर्ध्य ध्रुवीकरण ऑप्टिकल सर्कुलेटर टीजीजी आधारित अनुप्रयोग को बनाए रखना
