| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | गीझी-डीडब्ल्यूडीएम ओएडीएम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

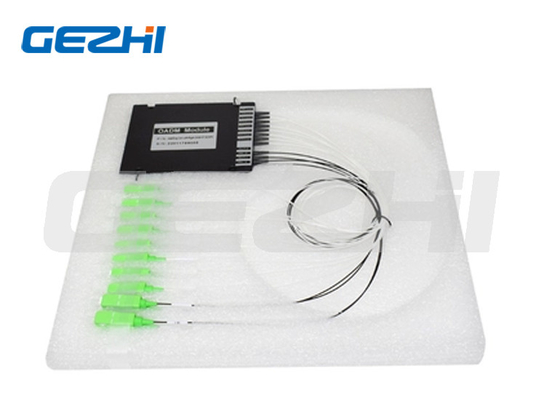

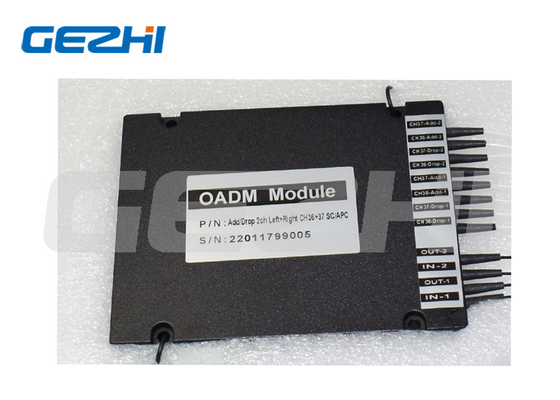

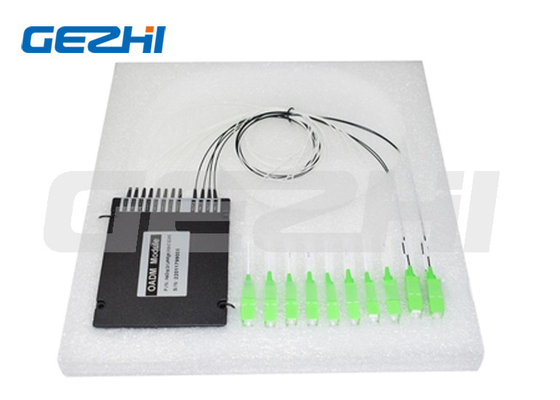

SC/APC इंटरफ़ेस के साथ डुअल फाइबर ऑप्टिकल मॉड्यूल DWDM OADM
उत्पाद विवरण
डीडब्ल्यूडीएम ऑप्टिकल ऐड/ड्रॉप मल्टीप्लेक्सर (ओएडीएम) एक निष्क्रिय ऑप्टिकल उपकरण है जिसका उपयोग डब्ल्यूडीएम नेटवर्क में सी-बैंड में एक/एकाधिक 100 गीगाहर्ट्ज डीडब्ल्यूडीएम चैनलों को एक या दो फाइबर में जोड़ने और छोड़ने के लिए किया जाता है, जबकि शेष तरंग दैर्ध्य को आवश्यक गंतव्य तक जाने दिया जाता है।DWDM तकनीक का उपयोग उनके मौजूदा और नए नेटवर्क में प्रभावी ढंग से WDM क्षमता जोड़ सकता है, और ऑप्टिकल सिग्नल ट्रांसमिशन दूरी बढ़ा सकता है।
DWDM OADM मॉड्यूल एकल-पक्षीय (पूर्व या पश्चिम) और दोहरे-पक्षीय (पूर्व और पश्चिम) कॉन्फ़िगरेशन में उपलब्ध हैं।एक ऑप्टिकल लिंक के प्रत्येक छोर पर रखे गए मिलान MUX/DeMUX इकाइयों के साथ, कई डेटा चैनलों को एक एकल-मोड फाइबर ट्रंक पर संयोजित और प्रसारित किया जा सकता है।निष्क्रिय OADM मॉड्यूल ट्रंक के किसी भी बिंदु पर 4 डेटा चैनल जोड़ या छोड़ सकते हैं।
विशेषताएँ
कम निवेशन हानि
कम क्रॉसस्टॉक
उच्च स्थिरता और विश्वसनीयता
ऑप्टिकल पथ पर एपॉक्सी-मुक्त
अनुप्रयोग
लाइन मॉनिटरिंग
डीडब्ल्यूडीएम नेटवर्क
दूरसंचार
विन्यास योग्य OADM
प्रदर्शन
| पैरामीटर | इकाई | 1CH | 2CH | 4CH | 8CH | |||||
| जोड़ना | बूँद | जोड़ना | बूँद | जोड़ना | बूँद | जोड़ना | बूँद | |||
| चैनल तरंग दैर्ध्य | एनएम | आईटीयू ग्रिड | ||||||||
| चैनल रिक्ति | गीगा | 100 या 200 | ||||||||
| चैनल पासबैंड (@-0.5dB बैंडविड्थ) | एनएम | >0.3 | ||||||||
| निविष्ट वस्तु का नुकसान | डीबी | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| विशेष सेवा | / | मॉनिटर या 1310nm उपलब्ध है | ||||||||
| चैनल तरंग | डीबी | 0.5 | ||||||||
| एकांत | नज़दीक | डीबी | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| गैर आसन्न | डीबी | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| जड़ता हानि तापमान संवेदनशीलता | डीबी/℃ | <0.005 | ||||||||
| तरंग दैर्ध्य तापमान स्थानांतरण | एनएम/℃ | <0.002 | ||||||||
| ध्रुवीकरण पर निर्भर हानि | डीबी | <0.1 | ||||||||
| ध्रुवीकरण मोड फैलाव | डीबी | <0.1 | ||||||||
| दिशिकता | डीबी | >50 | ||||||||
| हारकर लौटा | डीबी | >45 | ||||||||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||||||||
| ऑपरेटिंग तापमान | ℃ | -5~+75 | ||||||||
| भंडारण तापमान | ℃ | -40~85 | ||||||||
| पैकेज आयाम | मिमी | L80xW60xH12या L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
नोट 1।अनुकूलित विशिष्टताएँ उपलब्ध हैं।
कनेक्टर के बिना निर्दिष्ट, यदि कनेक्टर के साथ, IL 0.2dB बढ़ जाएगा।
आदेश की जानकारी
| डीडब्ल्यूडीएम | चैनलों की संख्या | विन्यास | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | योजक |
|
OADM 1=100 ग्राम 2=200G |
01=1चैनल 02=2 चैनल 03=3 चैनल 04=4 चैनल ...... 16=16चैनल 17=17चैनल 18=18चैनल |
एसएस = एकल फाइबर पश्चिम या पूर्व एसडी = एकल फाइबर पश्चिम और पूर्व डीएस = दोहरी फाइबर पश्चिम या पूर्व डीडी=डुअल फाइबर वेस्ट और ईस्ट |
A1=ABS बॉक्स 100x80x10mm A2=ABS बॉक्स 120x80x18mm A3=ABS बॉक्स 140x115x15mm एल1=एलजीएक्स 129*29*130मिमी L2=LGX को 2स्लॉट रैक में डालें L4=LGX को 4स्लॉट रैक में डालें आर1=19" 1 यू रैक R2=2स्लॉट 19″1U रैक R4=4स्लॉट 19″1U रैक एस=निर्दिष्ट करें |
09=900um ढीली ट्यूब 20=2.0मिमी 30=3.0मिमी |
05=0.5मी 10=1.0 मी 15=1.5मी एस=निर्दिष्ट करें |
00=कोई नहीं एलपी=एलसी/यूपीसी एलए=एलसी/एपीसी एसपी=एससी/यूपीसी एसए=एससी/एपीसी एफपी=एफसी/यूपीसी एफए=एफसी/एपीसी एस=निर्दिष्ट करें |
विडियो
|
|
