उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
कनेक्टर प्रकार: | अनुसूचित जाति / एपीसी | फाइबर का प्रकार: | 0.9 |
---|---|---|---|
कोर प्रकार: | G657A1 | ऑपरेटिंग वेव: | 1260-1650 मील |
मोड प्रकार: | एकल मोड | इनपुट लंबाई: | 1.5 मीटर |
आउटपुट लंबाई: | 1.5 मीटर | वारंटी: | तीन वर्ष |
प्रविष्टि: | ≤ 10.6 डीबी | रिटर्न हानि: | ≥50 डीबी |
ओईएम/ओडीएम: | स्वीकार्य | पीएलसी प्रकार: | मिनी स्टील ट्यूब |
फाइबर की गिनती: | 2 एक्स 8 | ||
हाई लाइट: | एफटीटीएच बॉक्स के लिए फाइबर ऑप्टिक स्प्लिटर,एससी/एपीसी फाइबर ऑप्टिक स्प्लिटर |

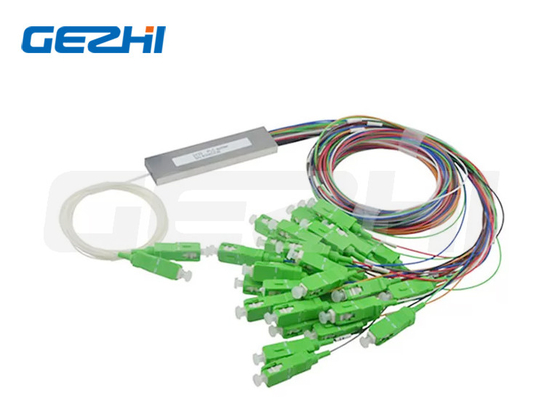

मिनी कपलर 2 X 8 SC / APC फाइबर ऑप्टिक केबल स्प्लिटर WDM 1.5M FTTH बॉक्स के लिए
स्प्लिटर पीएलसी में दो प्रकार के पैकेज होते हैंः मिनी स्टील ट्यूब और एबीएस बॉक्स। यह आपकी आवश्यकताओं के अनुसार है.विभिन्न फाइबर गिनती, मिनी स्टील ट्यूब का आकार अलग है।
1x2/4/8 स्प्लिटर ट्यूब का आकार 60*7*4 मिमी है।
1x16 स्प्लिटर ट्यूब का आकारः 60*12*4 मिमी
1x32 स्प्लिटर ट्यूब का आकारः 80*20*6 मिमी
1x64 स्प्लिटर ट्यूब का आकारः 100*40*6 मिमी
उत्पाद का वर्णन
1निष्क्रिय ऑप्टिकल स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित किया जाता है। इसमें छोटे आकार, उच्च विश्वसनीयता,व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता, और ऑप्टिकल सिग्नल पावर स्प्लिटिंग को महसूस करने के लिए पीओएन नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
2हम 1xN और 2xN स्प्लिटर उत्पादों की पूरी श्रृंखला प्रदान करते हैं जो विशिष्ट अनुप्रयोगों के लिए अनुकूलित हैं। सभी उत्पाद GR-1209-CORE और GR-1221-CORE आवश्यकताओं को पूरा करते हैं।
आवेदन
1.एफटीटीएक्स सिस्टम
2.PON नेटवर्क
3.CATV लिंक
4ऑप्टिकल सिग्नल वितरण
विशेषता
1. कम सम्मिलन हानि
2. निम्न पीडीएल
3. कॉम्पैक्ट डिजाइन
4. अच्छी चैनल-से-चैनल एकरूपता
5व्यापक परिचालन तरंग दैर्ध्य: 1260nm से 1650nm तक
6व्यापक परिचालन तापमानः -40°C से 85°C तक
7उच्च विश्वसनीयता और स्थिरता
अनुपालन
1. टेलकोर्डिया GR-1209-CORE
2. टेलकोर्डिया GR-1221-CORE
3RoHS
डाटा शीट
बंदरगाह विन्यास | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 ~ 1650 | ||||||
सम्मिलन हानि (dB) | विशिष्ट | 3.8 | 7.2 | 10.6 | 14 | 16.8 | 20.8 |
अधिकतम | 4.2 | 7.8 | 11.2 | 14.6 | 17.9 | 21.5 | |
चैनल एकरूपता (डीबी) | 1 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 | |
पीडीएल (डीबी) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 | |
डब्ल्यूडीएल (डीबी) | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | |
टीडीएल (-40oC ~ 85oC)) ((dB) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | |
फैन-आउट के आयाम (मिमी) | 60 ((L) X7 ((W) X4 ((H) | 80 ((L) X12 ((W) X4 ((H) | 80 ((L) X20 ((W) X6 ((H) | ||||
आरएल (डीबी) | > 50dB | ||||||
निर्देशात्मकता (dB) | > 55dB | ||||||
फाइबर का प्रकार | G652D | ||||||
परिचालन तापमान सीमा | -40oC ~ 85oC |
आदेश कैसे दें
1कनेक्टर प्रकारः एससी / एफसी / एलसी / एसटी / एमपीओ / एमटीपी / एमयू / एमटीआरजे / ई2000 / एसएमए
2मोड प्रकारः एकल मोड (यूपीसी और एपीसी) / मल्टी मोड (पीसी)
3केबल व्यासः 0.9 / 2.0 / 3.0 मिमी (अन्य व्यास अनुकूलित कर सकते हैं)
4कोटिंग सामग्रीः पीवीसी / एलएसजेएच
5. फाइबर की संख्याः 1x2/4/6/8/16/32/64 2x2/4/8/16/32/64
6केबल प्रकारः G652D / G657A1 / G657A2
7. इनपुट और आउटपुट लंबाईः 1 / 1.5 मीटर (आपकी आवश्यकता के अनुसार)
8एमपीओ/एमटीपी कनेक्टर हमें बताता है कि किस विधि (ए प्रकार / बी प्रकार / सी प्रकार ), पुरुष या महिला, फाइबर की संख्या (4/8/12/16/24/32 फाइबर)
