| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | जीजेड-सर्क्युलेटर |
| एमओक्यू: | 1pc |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

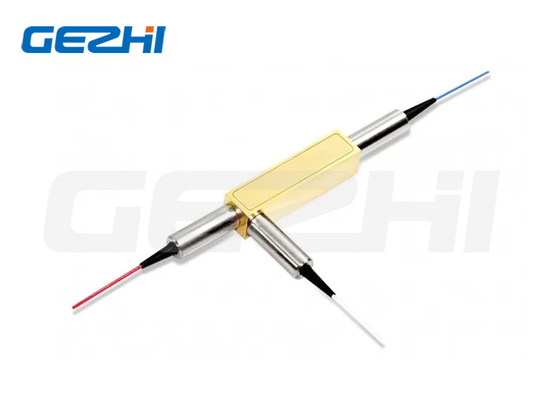

1064nm ऑप्टिकल फाइबर सर्कुलेटर ऑप्टिकल फाइबर पार्ट्स सिंगल मोड के साथ एफसी एपीसी कनेक्टर
ऑप्टिकल फाइबर सर्कुलेटर विवरण
ऑप्टिकल सर्कुलेटर एक तीन-पोर्ट वाला उपकरण है जो प्रकाश को केवल एक दिशा में यात्रा करने की अनुमति देता है।
पोर्ट 1 में प्रवेश करने वाला सिग्नल पोर्ट 2 से न्यूनतम हानि के साथ बाहर निकल जाएगा, जबकि पोर्ट 2 में प्रवेश करने वाला सिग्नल पोर्ट 3 से न्यूनतम हानि के साथ बाहर निकल जाएगा। पोर्ट 2 में प्रवेश करने वाला प्रकाश पोर्ट 1 पर बड़ी मात्रा में हानि का अनुभव करता है,और पोर्ट 3 में प्रवेश करने वाले प्रकाश को पोर्ट 2 और 1 में भारी मात्रा में नुकसान होता है.
ऑप्टिकल सर्कुलेटर गैर पारस्परिक उपकरण हैं। इसका अर्थ है कि डिवाइस के माध्यम से गुजरने से होने वाले प्रकाश के गुणों में कोई भी परिवर्तन विपरीत दिशा में यात्रा करके उलट नहीं होता है.
ऑप्टिकल फाइबर सर्कुलेटर विशेषताएं
1उच्च अलगाव और उच्च वापसी हानि
2. कम सम्मिलन हानि और पीडीएल
3ऑप्टिकल पथ इपॉक्सी मुक्त
ऑप्टिकल फाइबर सर्कुलेटर अनुप्रयोग
1.एड-ड्रॉप मल्टीप्लेक्सिंग
2फाइबर सेंसर
3दो-दिशात्मक पंपिंग
4द्विदिश सिग्नल ट्रांसमिशन सिस्टम
5.कपलिंग इन-लाइन क्रोमैटिक डिस्पेरिशन कॉम्पेनेशन डिवाइस
ऑप्टिकल फाइबर सर्कुलेटर विनिर्देश
| पद | इकाई | पैरामीटर | |||
| परिचालन तरंग दैर्ध्य | एनएम | 1064 | |||
| बैंडविड्थ | एनएम | ±5 | ±10 | ±20 | ±30 |
| अलगाव | डीबी | ≥25 | ≥23 | ≥20 | ≥20 |
| सम्मिलन हानि@बैंड,23°C | डीबी | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| पीडीएल | डीबी | ≤0.2 | |||
| रिटर्न हानि | डीबी | ≥ 50 | |||
| क्रॉस टॉक | डीबी | ≥ 45 | |||
| पीडीएल | डीबी | ≤ 0.1 | |||
| अधिकतम ऑप्टिकल शक्ति | mW | ≤ 300 | |||
| फाइबर का प्रकार | / | हाय1060 | |||
| ऑपरेशन तापमान | 0सी | 0~50 | |||
| भंडारण तापमान | 0सी | -40~85 | |||
| पैकेज आयाम | मिमी | 34x8.4x8.4 ((P1) | |||
नोटः
ऑप्टिकल फाइबर सर्कुलेटर आयाम ((मिमी)
ऑर्डर करने की जानकारी
| तरंगदैर्ध्य | बैंडविड्थ | फाइबर का प्रकार | फाइबर की लंबाई | कनेक्टर का प्रकार |
| 1.1064nm 2अन्य |
1.±5nm 2.±10 एनएम 3.±20 एनएम 4.±30 एनएम |
1.250μm फाइबर 2.900μm फाइबर 3. अन्य |
1.0.5 +/- 0.1 मीटर 2. 1.0 +/- 0.1 मीटर 3. अन्य |
0कोई कनेक्टर नहीं 1एफसी/यूपीसी 2एफसी/एपीसी 3एससी/यूपीसी 4एससी/एपीसी 5. एलसी/पीसी 6एमयू/पीसी 7. अन्य |
|
|
