उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Wavelength: | 1260-1650nm | Port: | 1x16 |
|---|---|---|---|
| Product Name: | 1x16 PLC splitter | Connector: | FC/UPC,LC/APC or customize |
| Fiber length: | Customized | Application: | FTTx Systems |
| हाई लाइट: | एफटीटीएक्स पीएलसी स्प्लिटर 1X16,पीएलसी स्प्लिटर 1X16 मॉड्यूल,एबीएस कैसेट 1x16 फाइबर स्प्लिटर |
||
1x16 पीएलसी स्प्लिटर मॉड्यूल का अवलोकन

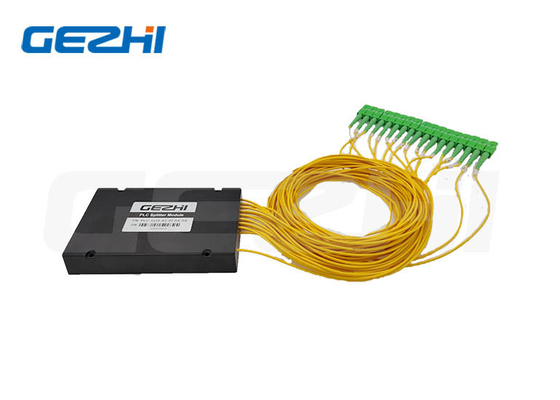

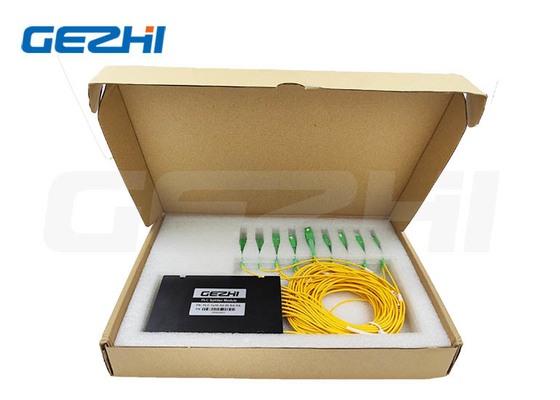

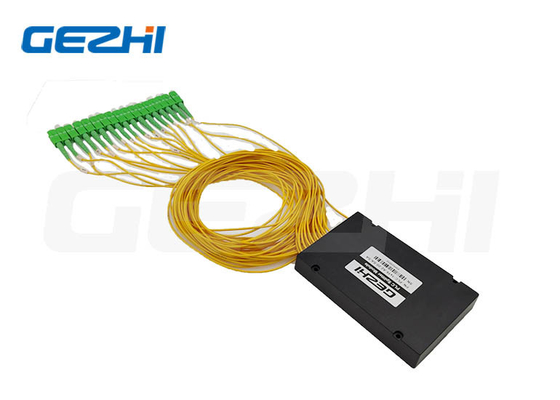

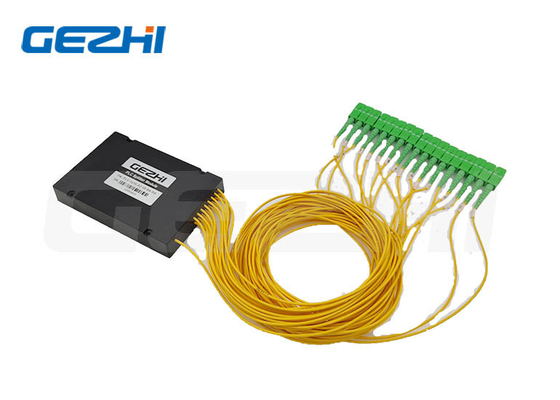

FTTX 1X16 PLC स्प्लिटर मॉड्यूल ABS कैसेट टाइप फाइबर स्प्लिटर
1x16 पीएलसी स्प्लिटर
प्लेनर लाइटवेव सर्किट (पीएलसी) स्प्लिटर को लघु पैकेज में विश्वसनीय सटीक संरेखित फाइबर पिगटेल के साथ अद्वितीय सिलिका ग्लास वेवक्वाइड प्रक्रिया के आधार पर विकसित किया गया है, यह छोटे फॉर्म फैक्टर और उच्च विश्वसनीयता के साथ कम लागत वाला प्रकाश वितरण समाधान प्रदान करता है।
1x16 एबीएस बॉक्स मॉड्यूल प्रकार पीएलसी स्प्लिटर्स में कम प्रविष्टि हानि, कम पीडीएल, उच्च रिटर्न हानि और 1260 एनएम से 1650 एनएम तक विस्तृत तरंग दैर्ध्य रेंज पर उत्कृष्ट एकरूपता और -40 डिग्री सेल्सियस से + 80 डिग्री सेल्सियस तक तापमान में काम करने के मामले में उच्च प्रदर्शन है।
1x16 पीएलसी स्प्लिटर मॉड्यूल की विशेषताएं और अनुप्रयोग
|
विशेषताएँ *संक्षिप्त परिरूप *अनुकूलित पैकेजिंग और विन्यास |
अनुप्रयोग *एफटीटीएक्स सिस्टम *एनालॉग/डिजिटल पैसिव ऑप्टिकल नेटवर्क
|
1x16 की विशिष्टताएँपीएलसी स्प्लिटर मॉड्यूल
| पैरामीटर | 1xN पीएलसी स्प्लिटर विशिष्टता | ||||||
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 1260 ~ 1650 | ||||||
| प्रकार | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| सम्मिलन हानि (डीबी) | ठेठ | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| अधिकतम | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| एकरूपता (डीबी) | ठेठ | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| अधिकतम | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| पीडीएल(डीबी)मैक्स | ठेठ | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| अधिकतम | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
वेवलेंथ विभाग हानि(डीबी) |
ठेठ | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| अधिकतम | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
तापमान विभाग का नुकसान |
ठेठ | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| अधिकतम | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| दिशात्मकता (डीबी) न्यूनतम | 55 | ||||||
| वापसी हानि (डीबी) न्यूनतम | 55(50) | ||||||
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40~+85 | ||||||
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ +85 | ||||||
| फाइबर की लंबाई | 1 मी या अनुकूलित | ||||||
| फाइबर प्रकार | जी657ए | ||||||
| कनेक्टर प्रकार | स्वनिर्धारित | ||||||
| पीएलसी स्प्लिटर बेयर फाइबर (मिमी) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| पीएलसी स्प्लिटर ब्लॉकलेस (मिमी) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| पीएलसी स्प्लिटर मॉड्यूल (मिमी) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| पीएलसी-स्प्लिटर-रैक-माउंटेबल (मिमी) | 19'1यू 2यू रैक-माउंट बॉक्स, एलजीएक्स बॉक्स, ओडीएफ बॉक्स | ||||||
1x16 पीएलसी स्प्लिटर मॉड्यूल की जानकारी प्राप्त करना
| जीपी | XXX | XX | XX | XX | XX | XX |
|
पत्तन विन्यास |
मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|
|
जी=गेझी पी=पीएलसी
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
बीएफ=नंगे रेशे बीएल=ब्लॉकलेस एमओ=मॉड्यूल एलजी=एलजीएक्स बॉक्स आरएम=रैक माउंट सीबी=कैसेट बॉक्स XX=अनुकूलित
|
00=कोई नहीं 09=900um ढीली ट्यूब 20=2.0मिमी 30=3.0मिमी |
05=0.5मी 10=1.0 मी 15=1.5मी 30=3.0मी 40=4.0मी 50=5.0मी ...... |
0=कोई नहीं 1=एलसी/यूपीसी 2=एलसी/एपीसी 3=एससी/यूपीसी 4=एससी/एपीसी 5=एफसी/यूपीसी 6=एफसी/एपीसी 7=एलसी/एपीसी एक्स=अनुकूलित |
0=कोई नहीं 1=एलसी/यूपीसी 2=एलसी/एपीसी 3=एससी/यूपीसी 4=एससी/एपीसी 5=एफसी/यूपीसी 6=एफसी/एपीसी 7=एलसी/एपीसी एक्स=अनुकूलित |
सामान्य प्रश्न
Q1:क्या मुझे नमूना आदेश मिल सकता है?1x16 पीएलसी स्प्लिटर मॉड्यूल का आपका MOQ क्या है?
