उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
योजक: | एससी यूपीसी | तरीका: | एकल मोड |
---|---|---|---|
केबल व्यास: | 0.9 मिमी | केबल का रंग: | सफ़ेद |
पैकिंग: | मिनी स्टील ट्यूब | लंबाई: | Input 1M; इनपुट 1M; Output 1.5M आउटपुट 1.5M |
ऑपरेटिंग वेवलेंथ (एनएम): | 1260 ~ 1650 | प्रकार: | 1*4 |
अधिकतम सम्मिलन हानि (डीबी): | 7.2 | अधिकतम एकरूपता(DB): | 0.8 |
न्यूनतम वापसी हानि(DB: | 55 | फाइबर प्रकार: | आईटीयू-टी जी657ए1, जी657ए2 और जी.652डी |

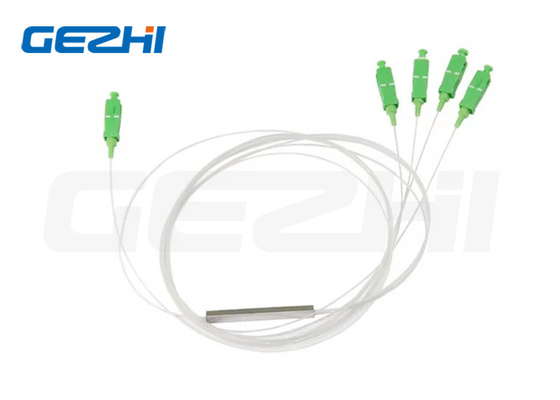

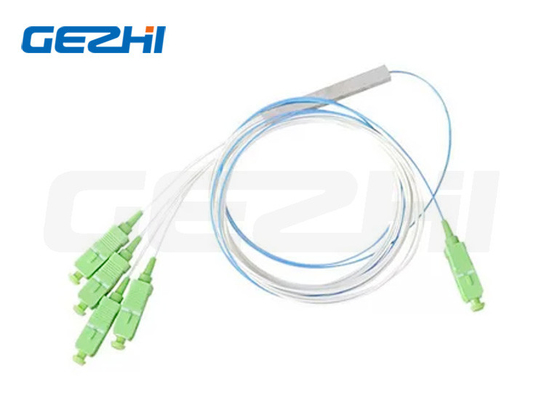

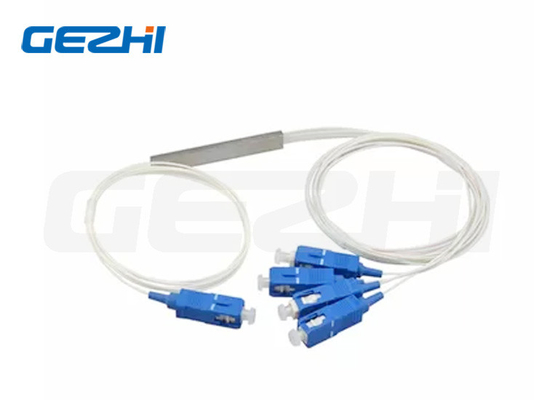

1x4 SC UPC 9/125 Um G657A1 0.9 मिमी सफेद केबल मिनी पीएलसी स्प्लिटर
फाइबर ऑप्टिक पीएलसी स्प्लिटर का परिचय
ऑप्टिकल स्प्लिटर को एक पिघले हुए कॉपर और एक फ्लैट वेवगाइड में विभाजित किया जा सकता है।फ्लैट वेवगाइड एक माइक्रो-ऑप्टिकल घटक प्रकार का उत्पाद है, प्रकाश तरंग मार्ग के रूप में मध्यम या अर्धचालक सब्सट्रेट में प्रकाश प्रकाश वितरण समारोह प्राप्त करने के लिए, फोटोलिथोग्राफी प्रौद्योगिकी का उपयोग करके।
इन दोनों प्रकारों के अलग होने के समान सिद्धांत हैं, वे एक दूसरे के साथ जोड़ने के लिए फाइबर के बीच फीका क्षेत्र बदलते हैं (कपलिंग डिग्री,युग्मन लंबाई) और शाखाओं के विभिन्न आकार प्राप्त करने के लिए फाइबर के त्रिज्या को बदलने, और इसके विपरीत कई ऑप्टिकल सिग्नल को एक सिग्नल में जोड़ सकता है जिसे सिंथेसाइज़र कहा जाता है।
मेल्ट-कोन फाइबर कपलर बाजार में मुख्यधारा की विनिर्माण तकनीक बन गया है क्योंकि इसकी सरल उत्पादन विधि, सस्ती कीमत, और बाहरी फाइबर ऑप्टिक के साथ आसान कनेक्शन,और यह यांत्रिक कंपन और तापमान परिवर्तन के फायदे का सामना कर सकता है.
फाइबर ऑप्टिक पीएलसी स्प्लिटर विशेषता
ब्रॉडबैंड ऑपरेशन तरंग दैर्ध्य
कम सम्मिलन हानि
कम पीडीएल
कॉम्पैक्ट डिजाइन
अच्छी चैनल-से-चैनल एकरूपता
उच्च विश्वसनीयता और स्थिरता
फाइबर ऑप्टिक पीएलसी स्प्लिटर अनुप्रयोग
दूरसंचार क्षेत्र
पीओएन प्रणाली
एफटीटीएच
CATV
वीडियो प्रसारण
फाइबर ऑप्टिक पीएलसी स्प्लिटर पैरामीटर
1×एन पीएलसी स्प्लिटर
(कमरे के तापमान पर मापा जाता है और कनेक्टर हानि को शामिल नहीं करता है)
प्रकार | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | ||
फाइबर का प्रकार | आईटीयू-टी G657A1, G657A2 और G.652D | ||||||
ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 से 1650 | ||||||
सम्मिलन हानि (dB) | विशिष्ट | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
(पी/एस) अधिकतम | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
हानि एकरूपता (dB) | अधिकतम | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
ध्रुवीकरण निर्भर हानि (dB) | अधिकतम | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
निर्देशात्मकता (dB) | मिन | 55 | |||||
रिटर्न हानि (dB) | मिन | UPC:50 APC:55 | |||||
ऑपरेटिंग तापमान ((°C) | -40~85 | ||||||
भंडारण तापमान ((°C) | -40~85 |
2×एन पीएलसी स्प्लिटर
(कमरे के तापमान पर मापा जाता है और कनेक्टर हानि को शामिल नहीं करता है)
प्रकार | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
फाइबर का प्रकार | आईटीयू-टी G657A1, G657A2 और G.652D | ||||||
ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260 से 1650 | ||||||
सम्मिलन हानि (dB) | विशिष्ट | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
(पी/एस) अधिकतम | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/215 | |
हानि एकरूपता (dB) | अधिकतम | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
ध्रुवीकरण निर्भर हानि (dB) | अधिकतम | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
निर्देशात्मकता (dB) | मिन | 55 | |||||
रिटर्न हानि (dB) | मिन | UPC:50 APC:55 | |||||
ऑपरेटिंग तापमान ((°C) | -40~85 | ||||||
भंडारण तापमान ((°C) | -40~85 |
फाइबर ऑप्टिक पीएलसी स्प्लिटर कैसे ऑर्डर करें
1कनेक्टर प्रकारः एससी / एफसी / एलसी / एसटी / ई2000
2मोड प्रकारः एकल मोड UPC और APC
3केबल व्यासः 0.9 / 2.0 / 3.0 मिमी
4पैकिंग प्रकारः मिनी स्टील ट्यूप / एबीएस बॉक्स
5. फाइबर की संख्याः 1xN, 2xN ((1x2,1x4, 2x2, 2x4, आदि)
