उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
मॉडल संख्या: | एफबीटी-1x3 | उपयोग: | एफटीटीएक्स |
---|---|---|---|
उत्पाद का नाम: | 1x2 1x3 फ्यूज्ड फाइबर कपलर FBT फाइबर ऑप्टिक स्प्लिटर | प्रमाणपत्र: | RoHS |
तरंग दैर्ध्य का परीक्षण: | 1310/1550 एनएम | ऑपरेशन वेवलेंथ रेंज: | 1270~1350&1510~1590nm |
हाई लाइट: | 0.9 मिमी एफबीटी फाइबर ऑप्टिक स्प्लिटर,1x2 एफबीटी फाइबर ऑप्टिक स्प्लिटर,1x3 फ्यूज फाइबर कपलर |

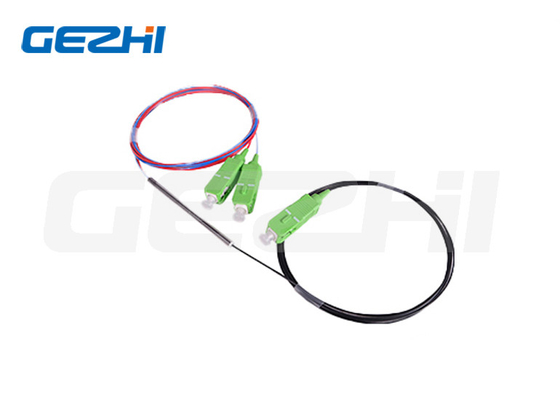

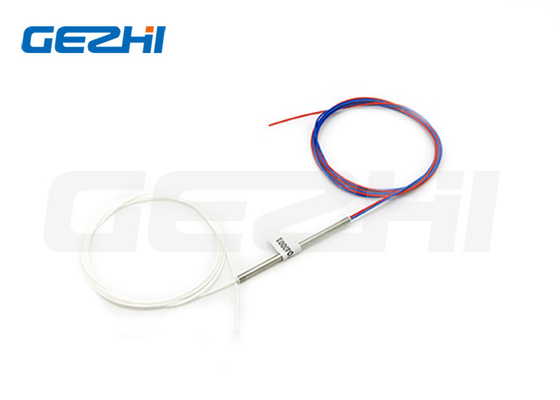

0.9mm ट्यूब सिंगलमोड मल्टीमोड 1x2 1x3 फ्यूज्ड फाइबर कपलर FBT फाइबर ऑप्टिक स्प्लिटर
उत्पाद का वर्णन
गेज़ी फोटोनिक्स के एफबीटी सिंगलमोड युग्मक 1X2 2X2 बहुत कम सम्मिलन हानि प्रदान करते हैं,कम ध्रुवीकरण निर्भरता और उत्कृष्ट पर्यावरण स्थिरता 50/50 से 1/99 तक सटीक युग्मन अनुपात और फाइबर प्रकार 250um नंगे फाइबर, 3mm और 900um ढीले ट्यूब फाइबर बहुत तंग एकरूपता के साथ उपलब्ध हैं।एकल मोड मानक युग्मक और वाइडबैंड युग्मक घटक सभी प्रकार के ऑप्टिकल संचार में शक्ति विभाजन और निगरानी कार्य करने के लिए व्यापक अनुप्रयोग पाते हैं।.
विनिर्देश
युग्मन अनुपात/इंजेक्शन हानि रूपांतरण चार्ट
युग्मन अनुपात | सम्मिलन हानि | |
गुणवत्ता स्तर | पी ग्रेड | एक ग्रेड |
40/60 | 4.4/2.5 | 4.6/2.8 |
30/70 | 5.6/1.8 | 6.0/2.0 |
20/80 | 7.4/1.1 | 7.7/1.3 |
10/90 | 10.8/0.6 | 11.6/0.8 |
5/95 | 14.2/0.4 | 14.6/0.5 |
2/98 | 18.5/0.2 | 19.0/0.3 |
1/99 | 21.0/0.2 | 21.5/0.3 |
* एलईडी प्रकाश स्रोत के साथ स्थिर मोड की स्थिति में मापा गया।
पैकेज आयाम और पिगटेल शैली
पैकेज के आयाम: | |
पैकेज डीः | 3mm x 45mm स्टेनलेस स्टील ट्यूब |
पैकेज ई: | 3 मिमी x 54 मिमी स्टेनलेस स्टील ट्यूब |
पैकेज F: | 3 मिमी x 60 मिमी स्टेनलेस स्टील ट्यूब |
पैकेज जी: | 10 मिमी x 20 मिमी x 90 मिमी ABS कैसेट |
पैकेज एचः | 10 मिमी x 80 मिमी x 100 मिमी ABS कैसेट |
पैकेज I: | 18 मिमी x 80 मिमी x 120 मिमी ABS कैसेट |
पैकेज जेः | 18mm x 115mm x 140mm ABS कैसेट |
पिगटेल स्टाइलः | |
पैकेज डी,ई: | 250um नंगे फाइबर |
पैकेज F | 250um नंगे फाइबर या 900um ढीले ट्यूब |
पैकेज जी, एच, आई, जे: | 2mm,3mm केबल या 900um ढीली ट्यूब |
सम्मिलन हानि और तरंग दैर्ध्य,तापमान का संबंध चित्र
विशेषताएं
1. कम सम्मिलन हानि
2. कम ध्रुवीकरण निर्भर हानि
3उच्च लाभ हानि वैकल्पिक
4. स्प्लिट अनुपात 20/80, 40/60. (50/50 डिफ़ॉल्ट के रूप में)
5.संकुचित छोटे आवेदन क्षेत्रों के लिए बंद या splice ट्रे के रूप में
6व्यापक परिचालन तापमान और तरंग दैर्ध्य
7उत्कृष्ट पर्यावरणीय एवं यांत्रिक स्थिरता
आवेदन
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2निष्क्रिय ऑप्टिकल नेटवर्क (PON)
3लोकल एरिया नेटवर्क (LAN)
4. CATV सिस्टम एम्पलीफायर,
5निगरानी प्रणाली
