उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वेवलेंथ: | 1260nm-1610nm | उत्पाद का नाम: | सीसीडब्ल्यूडीएम मॉड्यूल |
---|---|---|---|
चैनल रिक्ति: | 20 एनएम | रिटर्न हानि: | > 45 डीबी |
परिचालन तापमान: | -5°C~ +75°C | निविष्ट वस्तु का नुकसान: | <1.8 डीबी |
चैनल संख्या: | 8 चैनल | ग्राहकीकृत: | हाँ |
हाई लाइट: | मिनी सीडब्ल्यूडीएम मक्स डेमक्स मॉड्यूल,छोटा सीडब्ल्यूडीएम मक्स डेमक्स मॉड्यूल,8 चैनल CWDM Mux डिमक्स मॉड्यूल |

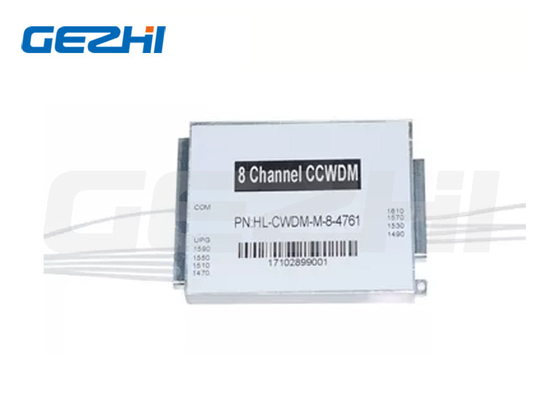

8 चैनल मिनी लघु सीडब्ल्यूडीएम मक्स डेमक्स मॉड्यूल फाइबर सीसीडब्ल्यूडीएम मल्टीप्लेक्सर
उत्पाद का वर्णन
गेज़ी लो लॉस कॉम्पैक्ट ग्रेव वेवलेंथ डिवीजन मल्टीप्लेक्सर (CCWDM) पतली फिल्म-फिल्टर और माइक्रो-ऑप्टिक्स पर आधारित है, इस उत्पाद में छोटे रूप, अल्ट्रा कम नुकसान और उच्च चैनल अलगाव है।यह प्रौद्योगिकी उच्च विश्वसनीयता के साथ एक सीसा मुक्त पैकेजिंग प्लेटफॉर्म है.
आवेदन
विशेषताएं
विनिर्देश
विवरण | इकाई | मिन | विशिष्ट | मैक्स. | |||
वैकल्पिक चैनल हानि | डीबी | 1.0 | 1.5 | ||||
पास बैंड चौड़ाई | एनएम | 13 | 15 | ||||
समतलता | डीबी | 0.3 | 0.5 | ||||
आसन्न नहरों का अलगाव | डीबी | 30 | 35 | ||||
गैर-समीप वाली नहरों का अलगाव | डीबी | 35 | 40 | ||||
निर्देश | डीबी | 50 | |||||
पीडीएल | डीबी | 0.2 | |||||
पीएमडी | पीएस | 0.2 | |||||
अधिकतम शक्ति | एमडब्ल्यू | 300 | |||||
पास चैनल सम्मिलन हानि | पी | डीबी | 1.0 | 1.5 | |||
ए | 1.5 | 2.5 | |||||
चैनल तरंग दैर्ध्य | एनएम |
1471 1491 1511 1531 1551 1571 1591 1611 1260-1625 के बीच अनुरोध पर या किसी भी 4 चैनल का चयन किया जा सकता है |
|||||
परिचालन तापमान | °C | -10 ~ +70 | |||||
भंडारण तापमान | °C | -40 ~ +85 | |||||
पैकेज | मिमी | 44 ((L) X28 ((W) X6 ((H) |
नोट्स:
1बिना कनेक्टर्स के निर्दिष्ट।
2. कनेक्टर प्रति एक अतिरिक्त 0.2dB हानि जोड़ें.
ऑर्डर करने की जानकारी
सीसीडब्ल्यूडीएम विन्यास |
चैनलों की संख्या | पहला चैनल | फाइबर का प्रकार | फाइबर की लंबाई | इन/आउट कनेक्टर |
M=Mux D=Demux O=OADM |
02=2चैनल
08=8 चैनल 16=16 चैनल 18=18 चैनल ...... |
27=1270nm ...... |
1=खाली फाइबर 2=900um ढीली नली 3=2 मिमी केबल 4=3 मिमी केबल |
1=1m 2=2m S = निर्दिष्ट करें |
0=कोई नहीं ...... |
