| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 12CH-CWDM |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

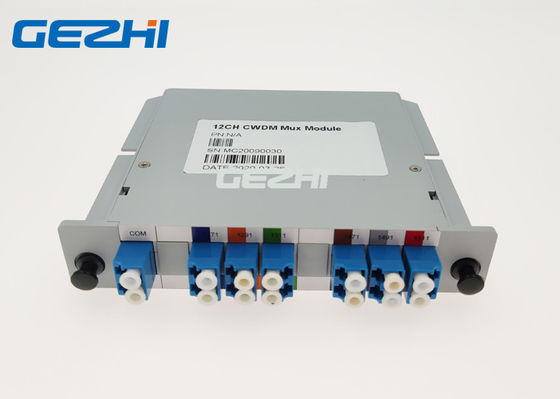

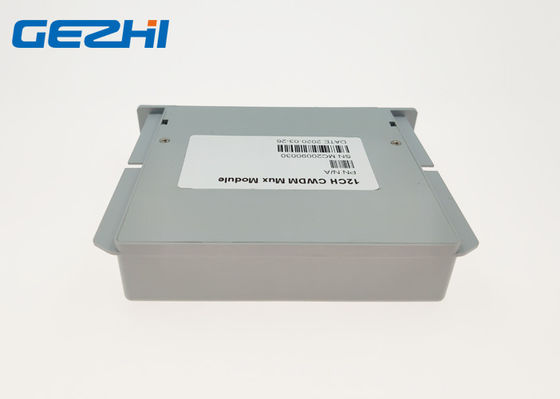

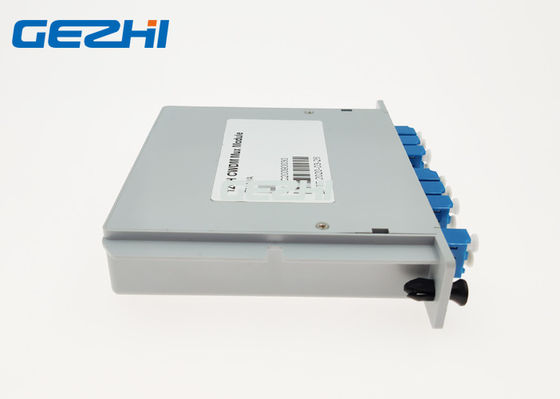

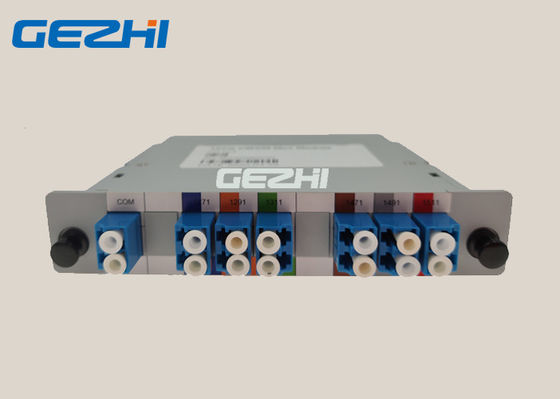

1x12 चैनल 1271 ~ 1571nm मोटे तरंग दैर्ध्य डिवीजन मल्टीप्लेक्स
GEZHI 1x12 मोटे तरंग दैर्ध्य बहुसंकेतक पतली फिल्म फिल्टर तकनीक पर आधारित हैजिसमें 1271nm से 1571nm तरंग दैर्ध्य और पैक प्रकार ABS बॉक्स में LC / UPC एडाप्टर द्वारा कनेक्ट किया गया है।1x12मोटे तरंगदैर्ध्य विभाजन बहुसंकेतककेवल 3DB लिंक सम्मिलन हानि के साथ एकल ऑप्टिकल फाइबर पर संचरण।GEZHI 1x12 चैनलमोटे तरंगदैर्ध्य विभाजन बहुसंकेतकउच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।1x12 चैनलमोटे तरंगदैर्ध्य विभाजन बहुसंकेतकमॉड्यूल का उपयोग मल्टीप्लेक्स या डे-मल्टीप्लेक्सर के रूप में किया जा सकता है जो 3U रैक माउंट उपकरण में प्लग-इन करता है।
विशेषताएं
कम प्रविष्टि नुकसान
द्वि-दिशात्मक
उच्च अलगाव
उच्च विश्वसनीय और स्थिर
3U Rackmount उपकरण पर डाला जा सकता है
अनुप्रयोग
घटना उत्पादन
सेलुलर आवेदन
डार्क फाइबर नेटवर्क
प्रसारण योगदान नेटवर्क
ऑप्टिकल वीडियो नेटवर्क
लाइन की निगरानी
CWDM नेटवर्क
विशिष्टता
|
पैरामीटर |
इकाई |
1x12 मोटे तरंग दैर्ध्य विभाजन बहुसंकेतक | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1271 ~ 1571nm |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <3.0 | <3.0 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L130x100x125 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
12CH चैनल COARSE WAVELENGTH डिवीजन मल्टीप्लेयर फ़िल्टर कैस्केडिंग
12CH चैनल COARSE WAVELENGTH डिवीजन मल्टीप्लेयर
