| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x2 स्विच मॉड्यूल |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

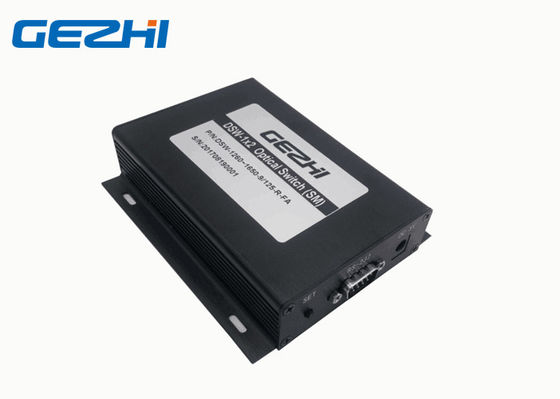

RS-232 नियंत्रण 1x2 मैकेनिकल ऑप्टिकल स्विच मॉड्यूल 850nm लैचिंग ऑप्टिक स्विच
GEZHI 1x2 मैकेनिकल ऑप्टिकल स्विच मॉड्यूल एक तरह का प्रकाश पथ नियंत्रण उपकरण है।यह मल्टी-चैनल फाइबर ऑप्टिक लाइट पाथ स्विचिंग का एहसास कर सकता है।ऑप्टिकल फाइबर ट्रांसमिशन सिस्टम में, इसका उपयोग मल्टी-चैनल फाइबर मॉनिटरिंग, मल्टी लाइट सोर्स / डिटेक्टर चयन, और ऑप्टिकल फाइबर पथ प्रोटेक्शन आदि के लिए किया जाता है। इसके अलावा, ऑप्टिकल फाइबर और संबंधित घटक परीक्षण के लिए ऑप्टिकल फाइबर टेस्ट सिस्टम में भी इसका उपयोग किया जाता है। आउटडोर केबल टेस्ट और मल्टी-स्पॉट ऑप्टिकल सेंसर मॉनिटरिंग सिस्टम।
मॉड्यूल बटन और RS-232 इंटरफेस द्वारा नियंत्रित किया जाता है, और मॉड्यूल ऑप्टिकल पथ मेजबान कंप्यूटर के सॉफ्टवेयर द्वारा चुना जा सकता है।
विशेषताएं
अनुप्रयोग
तरंग दैर्ध्य
ऑप्टिकल नेटवर्क की निगरानी
बहुविकल्पीय जोड़ने / ड्रॉप करने योग्य
विशिष्टता
|
पैरामीटर |
GZ-DSW-1X2 | ||
| तरंग दैर्ध्य रेंज | एनएम | 532 ~ 1064nm | 1260 ~ 1650 |
| संचालन गतिमान | एनएम | 532/650/780/850/980 एनएम | 1310/1490/1550/1625 एनएम |
| निविष्टी की हानि | डीबी | टाइप: 0.8 मैक्स: 1.2 | टाइप: 0.6 मैक्स: 0.8 |
| हारकर लौटा | डीबी | MM30 SM≥50 | |
| crosstalk | डीबी | MM35 SM≥55 | |
| पीडीएल | डीबी | ≤0.05 | |
| WDL | डीबी | ≤0.25 | |
| TDL | डीबी | ≤0.25 | |
| repeatability | डीबी | ≤ ± 0.02 | |
| बिजली की आपूर्ति | v | 5V / 500mA | |
| नियंत्रण विधा | / | बटन, RS232 | |
| जीवन काल | बार | ≥107 | |
| स्विच का समय | एमएस | ≤8 | |
| पारेषण शक्ति | मेगावाट | ≤500 | |
| परिचालन तापमान | ℃ | -20 ~ 70 | |
| भंडारण तापमान | ℃ | -40 ~ + 85 | |
| वजन | जी | 16 | |
| आयाम | मिमी | (एल) 104.0 × (डब्ल्यू) 120.0 × (एच) 28 | |
नोट: अनुकूलन उपलब्ध है।
पैनल आरेख
ऑप्टिकल मार्ग
| स्थिति एक | स्थिति दो |
|
|
|
1x2 ऑप्टिकल स्विच ऑर्डर जानकारी
GZ-डीएसडब्ल्यू-1X2-x-xx-xx-xx
|
मोड |
वेवलेंथ |
नियंत्रण मॉडल |
फाइबर प्रकार |
योजक |
|
एस = एस.एम. एम = एम.एम. |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm एक्स = दूसरों |
एल = latching एन = गैर- लाचिंग |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 एक्स = दूसरों |
एफपी= एफसी / पीसी एफए= एफसी / एपीसी एक्स: दूसरों |
|
