| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | GZ-28-D1X2-यू |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 2-7 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

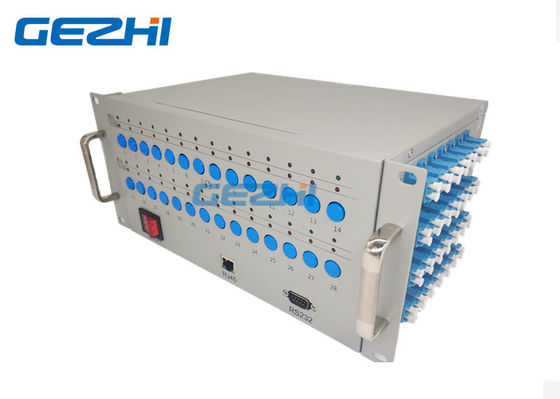

28 * दोहरी 1x2 ऑप्टिकल स्विच उपकरण 28 pieaces 2x4 ऑप्टो-मैकेनिकल स्विच
GEZHI के GZ-28-D1X2-U में दोहरी 1x2 के 28 पृष्ठ शामिल हैंयांत्रिक ऑप्टिकल स्विच जोवैकल्पिक रूप से ऑप्टिकल पथ स्विच करें।ऑप्टिकल स्विच एक प्रकाश पथ नियंत्रण उपकरण है जो ऑप्टिकल पथ को नियंत्रित करने और ऑप्टिकल पथ को परिवर्तित करने की भूमिका निभाता है।नियंत्रण स्विचिंग काऑप्टिकल स्विच प्रकाशित रास्तापैनल नियंत्रण पर 48 बटन हो सकता है, शॉर्ट-रेंज आरएस के माध्यम से भी हो सकता है - 232 सीरियल पोर्ट कम्युनिकेशन मोड या रिमोट आरजे 45 ईथरनेट संचार एक प्रोग्राम-नियंत्रित कमांड कंट्रोल स्विच लाइट पथ, ग्रीन लाइट द्वारा प्रकाश पथ के उपकरण की स्थिति को भेजकर लाल बत्ती प्रकाश पथ दिखाती है।
विशेषताएं
कम प्रविष्टि नुकसान, फास्ट स्विचिंग
28pcs स्वतंत्र नियंत्रण बटन, आसान संचालन
एलईडी के दो अलग-अलग रंग ऑप्टिकल पथ की स्थिति प्रदर्शित करते हैं
RS232 नियंत्रण और RJ45 ईथरनेट रिमोट मैनेजमेंट
अनुप्रयोग
स्वचालित मापन
ऑप्टिकल नेटवर्क रिमोट मॉनिटरिंग
FITL
केबल की निगरानी और रखरखाव प्रणाली
विशिष्टता
| पैरामीटर | इकाई | संकेतक |
| इकाई प्रकार | GZ-28-D1X2-यू | |
| तरंग दैर्ध्य रेंज | एनएम |
850 12 40 या 1260 ~ 1650nm |
| टेस्ट वेवलेंथ | एनएम |
850nm या 1310 / 1550nm |
| निविष्टी की हानि | डीबी | प्रकार।D1.0 डीबी, मैक्स .1.5 डीबी |
| repeatability | डीबी | ≤ 0.02 |
| हारकर लौटा | डीबी |
MM30 SM≥55 |
| crosstalk | डीबी |
MM≥35एस.एम.≥ 70 |
| WDL | डीबी | ≤ 0.25 |
| पीडीएल | डीबी | ≤ 0.05 |
| ऑप्टिकल पावर | मेगावाट | ≤ 500 |
| स्विचिंग टाइम | एमएस | ≤10 एमएस (आसन्न चैनल) |
| फाइबर प्रकार | उम | 9/125 |
| योजक | नियंत्रण रेखा / UPC | |
| मॉनिटरिंग पोर्ट | RJ45 और RS-232 | |
|
काम कर रहे बिजली की आपूर्ति |
वी |
एसी: 100: 240 (50/60 हर्ट्ज) |
| बिजली की खपत | डब्ल्यू | ＜ १० |
| परिचालन तापमान | ℃ | -10 ～ 60 |
| आकार | मिमी | 270x190x135 |
28 * दोहरी 1x2 ऑप्टिकल स्विच उपकरण 28 pieaces 2x4 ऑप्टो-मैकेनिकल स्विच

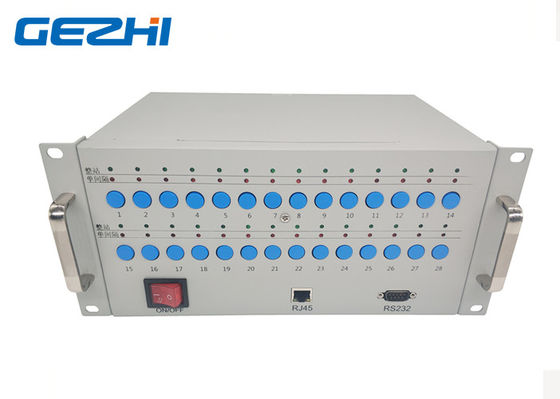

सामने का हिस्सा
◆चालू बंद: AC-220V पावर स्विच;
◆आरजे 45:संचार नेटवर्क प्रबंधन इंटरफ़ेस;
◆232 रुपये: रुपये-सीरियल इंटरफ़ेस, डिवाइस की निगरानी डेटा जानकारी के लिए RS232 सीरियल संचार इंटरफ़ेस ।;
Buttons 1 ~ 28 बटन: बटन नियंत्रण के 28 टुकड़े D1x2 ऑप्टिकल स्विच
◆ एलईडी:एलईडी के दो अलग-अलग रंग ऑप्टिकल पथ की स्थिति प्रदर्शित करते हैं

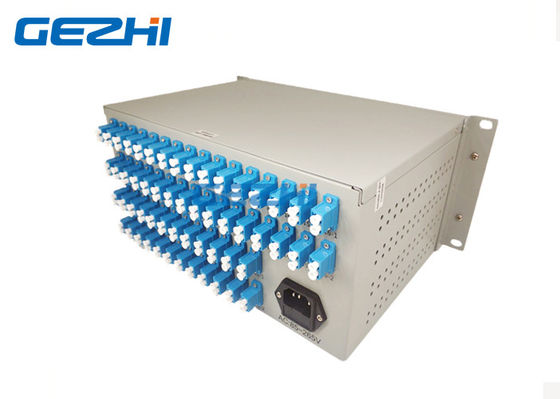

राइट साइड पैनल

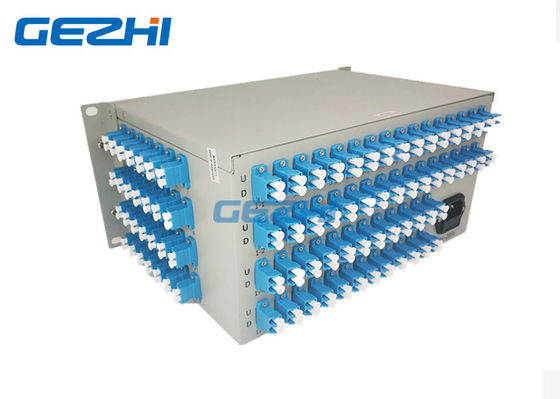

पिछला फलक
◆एसी: 85 ~ 265V: AC-220V पावर इंटरफ़ेस
◆1 ~ 28 इनपुट पोर्ट है,1-1 ~ 28-1 और 1-2 ~ 28-2 आउटपुट हैं:
जब शुरू में उपकरण की शक्ति, ऑप्टिकल पथ की स्थिति 1 ~ 28 से 1-2 ~ 28-2 यू पंक्ति की, 1 ~ 28 से 1-2 ~ 28-2 की डी पंक्ति लाल रंग एलईडी का प्रदर्शन करेगी,
जब बटन दबाया और ग्रीन प्रदर्शित किया, तो ऑप्टिकल पथ की स्थिति 1 ~ 28 से 1-1 ~ 28 यू पंक्ति की, 1 ~ 28 से 1-1 ~ 28-1 डी पंक्ति है।
