| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x16-CWDM-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| डिलीवरी का समय: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

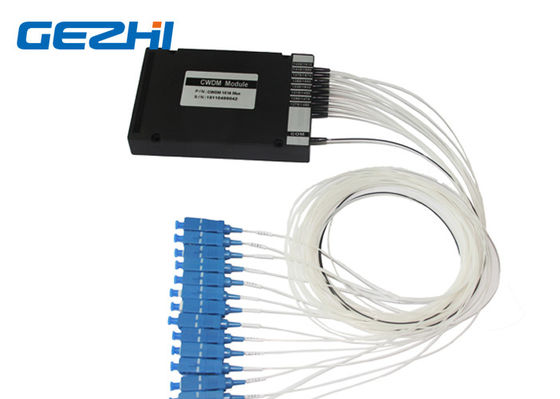

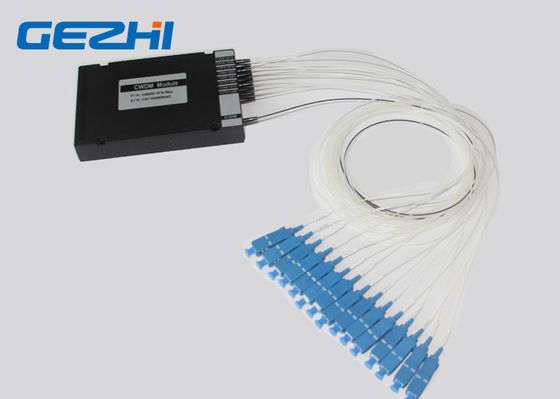

सिंगल फाइबर 1x16 मोटे वेवलेंथ डिवीजन मल्टीप्लेक्स एससी / यूपीसी पिगेल्टेड
GEZHI 1x16 मोटे तरंगदैर्ध्य डिवीजन मल्टीप्लेक्स SC / UPC को ढांकता हुआ पतली-फिल्म फिल्टर तकनीक पर आधारित है, जो कम लागत और मेट्रो नेटवर्क में एकीकरण के लिए डिज़ाइन किया गया है।900um ढीली ट्यूब, 1 मीटर, एससी / यूपीसी पिगटेल के साथ एबीएस बॉक्स द्वारा इसका पैकेज।यह 1x16 मोटे वेवलेंथ डिवीजन मल्टीप्लेक्स सेलुलर एप्लिकेशन के लिए उपयोग किया जाता है, डेटा केंद्रों को 1270 ~ 1610nm पर 1390nm और 1510nm को छोड़कर कसकर पैक किया जाता है।10x / 1G ईथरनेट, 16/8/4/2 / 1G, SDH / SONET, CATV, फाइबर चैनल, FTTx, आदि सहित अनुप्रयोगों के लिए 1x16 मोटे तरंग दैर्ध्य मल्टीप्लेक्स मॉड्यूल प्रोटोकॉल पारदर्शी और अनुकूल है।
विशेषताएं
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
वाइड पास बैंड
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
लाइन की निगरानी
WDM नेटवर्क
सेलुलर आवेदन
दूरसंचार
एक्सेस नेटवर्क
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
विशिष्टता
|
पैरामीटर |
इकाई |
16CH सीडब्ल्यूडीएम | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 13 | ||
| अधिकतम सम्मिलन हानि | डीबी | <4.5 या है<3.0 स्किप के साथ | छोड़ने के साथ <4.5 या <3.0 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L120x80x18 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
फ़िल्टर कैस्केडिंग

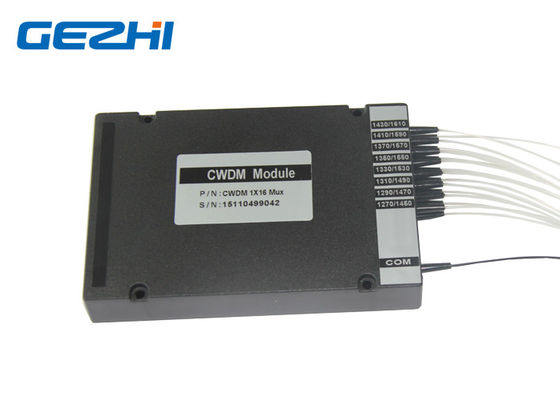

1x16 ऑप्टिकल सीडब्ल्यूडीएम मॉड्यूल
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1x16-CWDM-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज़ का बक्सा |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
सिंगल फाइबर 1x16 मोटे वेवलेंथ डिवीजन मल्टीप्लेक्स एससी / यूपीसी पिगेल्टेड
GEZHI 1x16 मोटे तरंगदैर्ध्य डिवीजन मल्टीप्लेक्स SC / UPC को ढांकता हुआ पतली-फिल्म फिल्टर तकनीक पर आधारित है, जो कम लागत और मेट्रो नेटवर्क में एकीकरण के लिए डिज़ाइन किया गया है।900um ढीली ट्यूब, 1 मीटर, एससी / यूपीसी पिगटेल के साथ एबीएस बॉक्स द्वारा इसका पैकेज।यह 1x16 मोटे वेवलेंथ डिवीजन मल्टीप्लेक्स सेलुलर एप्लिकेशन के लिए उपयोग किया जाता है, डेटा केंद्रों को 1270 ~ 1610nm पर 1390nm और 1510nm को छोड़कर कसकर पैक किया जाता है।10x / 1G ईथरनेट, 16/8/4/2 / 1G, SDH / SONET, CATV, फाइबर चैनल, FTTx, आदि सहित अनुप्रयोगों के लिए 1x16 मोटे तरंग दैर्ध्य मल्टीप्लेक्स मॉड्यूल प्रोटोकॉल पारदर्शी और अनुकूल है।
विशेषताएं
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
वाइड पास बैंड
ऑप्टिकल पथ पर एपॉक्सी मुक्त
अनुप्रयोग
लाइन की निगरानी
WDM नेटवर्क
सेलुलर आवेदन
दूरसंचार
एक्सेस नेटवर्क
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |
विशिष्टता
|
पैरामीटर |
इकाई |
16CH सीडब्ल्यूडीएम | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1270,1290,1310,1330,1350,1370,1410,1430, 1450,1470,1490,1510,1530,1570,1590,1610 |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 13 | ||
| अधिकतम सम्मिलन हानि | डीबी | <4.5 या है<3.0 स्किप के साथ | छोड़ने के साथ <4.5 या <3.0 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L120x80x18 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
फ़िल्टर कैस्केडिंग
1x16 ऑप्टिकल सीडब्ल्यूडीएम मॉड्यूल
