| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | 18CH-CWDM एम |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| Payment Terms: | टी / टी, वेस्टर्न यूनियन |
1x18 सीडब्ल्यूडीएम पैसिव मल्टीप्लेक्स मॉड्यूल ऑप्टिकल फाइबर घटक
GEZHI 1x18 CWDM पैसिव मल्टीपल, ढांकता हुआ पतली-फिल्म फिल्टर तकनीक पर आधारित है, जिसे कम लागत तक पहुंच और मेट्रो नेटवर्क में एकीकरण के लिए डिज़ाइन किया गया है।इसका पैकेज 120 * 80 * 18 मिमी ABS बॉक्स के साथ 900um ढीली ट्यूब, 1 मीटर, COM-SC / UPC कनेक्टर, LC / UPC कनेक्टर के साथ अन्य आउटपुट।1x18 सीडब्ल्यूडीएम पैसिव फाइबर ऑप्टिकल कंपोनेंट्स एक ऑप्टिकल मल्टीप्लेक्स है जो एकल ऑप्टिकल फाइबर पर 18 सीडब्ल्यूडीएम स्रोतों को केवल 3.5dB लिंक सम्मिलन हानि के साथ मल्टीप्लेक्स कर सकता है।GEZHI 1x18 CWDM पैसिव मल्टीप्लेक्स मॉड्यूल (फाइबर ऑप्टिकल कंपोनेंट्स) में उच्च चैनल अलगाव है और इसलिए इसे द्वि-दिशात्मक प्रणाली में उपयोग किया जा सकता है।मॉड्यूल को मल्टीप्लेक्स या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है और एक फ्रेम में एकल स्लॉट का उपयोग करता है या एन-बॉक्स में स्टैंडअलोन का उपयोग किया जा सकता है।
विशेषताएं
मल्टीप्लेक्स या डी-मल्टीप्लेक्सर के रूप में इस्तेमाल किया जा सकता है
एक एन-बॉक्स में स्टैंडअलोन का उपयोग किया जा सकता है
3.5dB लिंक सम्मिलन हानि
प्रति फाइबर 18 चैनल
द्वि-दिशात्मक
अनुप्रयोग
ऑप्टिकल वीडियो नेटवर्क
घटना उत्पादन
CWDM नेटवर्क
डार्क फाइबर नेटवर्क
प्रसारण योगदान नेटवर्क
विशिष्टता
|
पैरामीटर |
इकाई |
1x18 सीडब्ल्यूडीएम पैसिव मल्टीप्लेक्स | ||
| mux | demux | |||
| चैनल तरंग दैर्ध्य | एनएम |
1270 ~ 1610nm |
||
|
केंद्र तरंग दैर्ध्य |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड |
एनएम | > 14 | ||
| अधिकतम सम्मिलन हानि | डीबी | <5.5 या<3.5 स्किप के साथ | स्किप के साथ <5.5 या <3.5 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -5 ~ + 75 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L120x80x18 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
फ़िल्टर कैस्केडिंग
आदेश की जानकारी
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| चैनल की संख्या | मॉड्यूल प्रकार | केबल प्रकार | फाइबर की लंबाई | इनपुट कनेक्टर |
उत्पादन योजक |
|||||||
| CWDM | 01 = 1channel 02 = 2 चैनल 03 = 3 चैनल 04 = 4 चैनल ...... 16 = 16channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 मिमी 1 = 142x102x14.5 मिमी 2 = एलजीएक्स बॉक्स 3 = 19 = 1U रैक एक्स = दूसरों |
00 = कोई भी 09 = 900um ढीली नली 20 = 2.0 मिमी 30 = 3.0 मिमी |
05 = 0.5m 10 = 1.0m 15 = 1.5m 30 = 3.0m 40 = 4.0m 50 = 5.0m ...... |
0 = कोई भी एल.पी. = नियंत्रण रेखा / UPC ला = नियंत्रण रेखा / एपीसी सपा = अनुसूचित जाति / UPC एसए = अनुसूचित जाति / एपीसी एफपी = एफसी / UPC एफए = एफसी / एपीसी एक्स = स्वनिर्धारित |
0 = कोई भी |

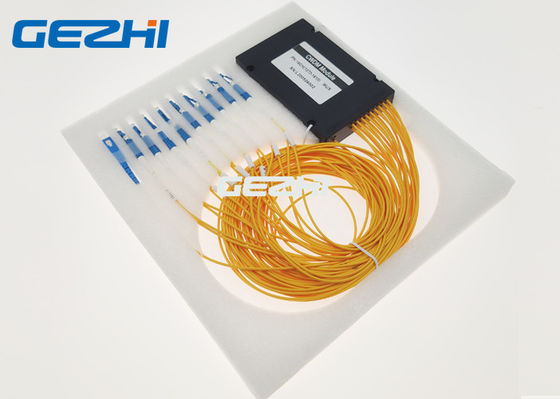

1x18 सीडब्ल्यूडीएम पैसिव मल्टीप्लेक्सर मॉड्यूल पैकेज

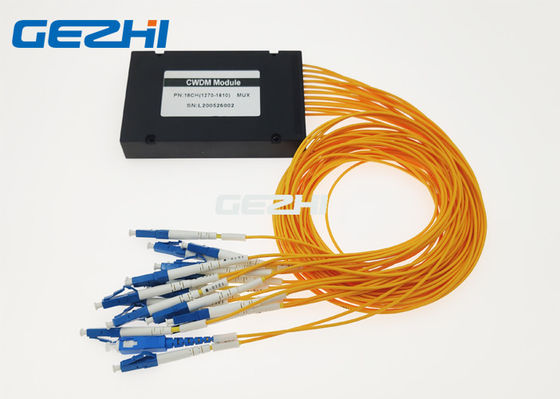

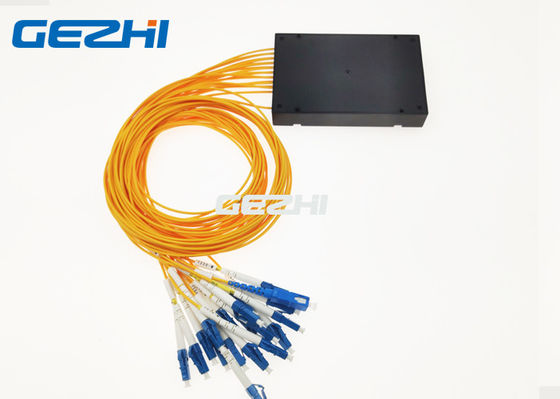

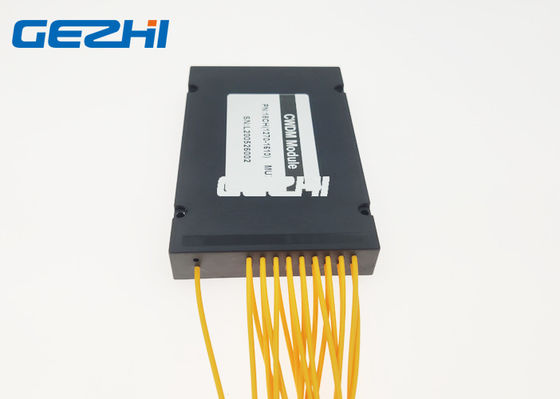

1x18 सीडब्ल्यूडीएम पैसिव मल्टीप्लेक्सर मॉड्यूल
CWDM फाइबर ऑप्टिकल घटक
विडियो
|
|
