| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 4CH-OADM-C-हम-डी |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

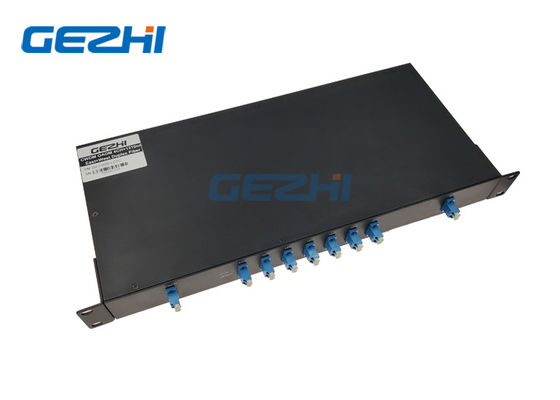

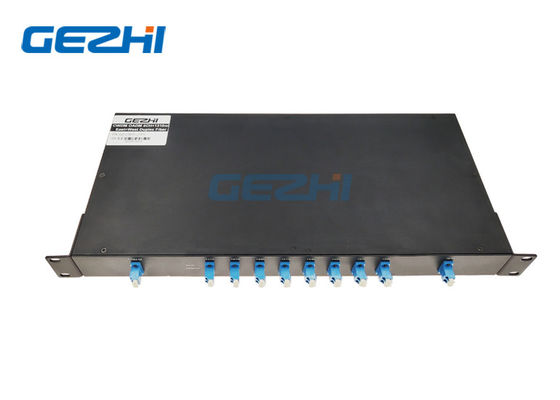

4 चैनल सीडब्ल्यूडीएम ओएडीएम मॉड्यूल डुप्लेक्स वेस्ट एंड ईस्ट लिंक
GEZHI के 4 चैनल CWDM OADM मॉड्यूल डुप्लेक्स वेस्ट एंड ईस्ट लिंक को स्टेटिक और ROADM आधारित सिस्टम के लिए डिज़ाइन किया गया है।4 चैनल CWDM OADM मॉड्यूल डुप्लेक्स वेस्ट एंड ईस्ट लिंक कोर्स वेव डिवीजन मल्टीप्लेक्सिंग (CWDM) ऑप्टिकल ऐड / ड्रॉप मल्टीप्लेक्सर्स (OADM) हैं।यह 4 चैनल सीडब्ल्यूडीएम ओएडीएम मॉड्यूल डुप्लेक्स वेस्ट एंड ईस्ट लिंक ऐड (मल्टीप्लेक्स) और सीडब्ल्यूडीएम कॉमन फाइबर लिंक के दोनों दिशाओं में चयनित चैनल या वेवलेंग्थ्स ड्रॉप करते हैं।GEZHI के इस मॉड्यूल का उपयोग करते हुए, नेटवर्क डिजाइनर सीडब्ल्यूडीएम नेटवर्क पर कहीं भी नए एक्सेस पॉइंट जोड़ सकते हैं, नेटवर्क को ट्रेस करने वाले शेष चैनलों को प्रभावित किए बिना।एक्सेस पॉइंट्स को लीनियर, बस और रिंग नेटवर्क में जोड़ा जा सकता है, जहाँ डुअल-दिशा रिंग डिज़ाइन बेमानी संरक्षित वास्तुकला प्रदान करता है।
|
विशेषताएं कम प्रविष्टि नुकसान
|
अनुप्रयोग ऑप्टिकल ऐड और ड्रॉप Acess Network मेट्रो ऑप्टिकल ट्रांसपोर्ट नेटवर्क
|
विशिष्टता
|
पैरामीटर |
इकाई |
4 चैनल सीडब्ल्यूडीएम ओएडीएम मॉड्यूल | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1510, 1530, 1550, 1570nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 15 | ||
| निविष्टी की हानि | डीबी | <1.8 | <1.8 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -20 ~ 70 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | 19 इंच 1 यू रैकमाउंट | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
फाइबर ऑप्टिकल CWDM OADM जोड़ें / ड्रॉप Mux Demux मॉड्यूल 4CH दोहरे पक्ष एकल फाइबरफ़िल्टर कैस्केडिंग
फाइबर ऑप्टिकल CWDM OADM Add / Drop Mux Demux Module 4CH ड्यूल-साइड ड्यूल फाइबर
यह अलग-अलग चैनल को ड्राप करता है और उसी चैनल को डुअल-साइड ट्रांसमिशन में नेटवर्क फाइबर पर वापस जोड़ता है।
4 चैनल 1510,1530,1550,1570nm CWDM दोहरी फाइबर पर द्वि-दिशात्मक डेटा ट्रांसमिशन के लिए EAST और WEST के लिए मल्टीप्लेक्सर जोड़ें और छोड़ें।
|
|
