| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2CH-OADM-C-हम-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Delivery Time: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

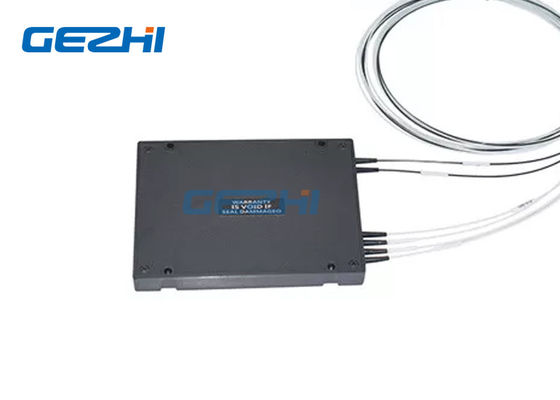

सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल
GEZHI के सिंगल फाइबर 2 चैनल OADM CWDM Mux एड-ड्रॉप मॉड्यूल CWDM वेवलेंथ 1510nm और 1512nm के साथ।सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स ऐड-ड्रॉप मॉड्यूल एक ऑप्टिकल ट्रांसमिशन फाइबर पर तरंग दैर्ध्य चैनलों को जोड़ता है।Gezhi के सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल का उपयोग डब्ल्यूडीएम सिस्टम में मल्टीप्लेक्सिंग या डीमुल्टिप्लेक्सिंग और राउटिंग फाइबर ऑप्टिक सिग्नलों के लिए किया जाता है, जो सीडब्ल्यूडीएम धारा से व्यक्तिगत या तरंग दैर्ध्य चैनलों के सेट को जोड़ते और छोड़ते हैं।यह 2 चैनल OADM CWDM Mux ऐड-ड्रॉप मॉड्यूलदो तरफा (पूर्व और पश्चिम) विन्यास में उपलब्ध हैं जो एक फाइबर पर दो तरंग दैर्ध्य तक का समर्थन करते हैं।
|
विशेषताएं
|
अनुप्रयोग
|
विशिष्टता
|
पैरामीटर |
इकाई |
2-OADM-C-हम-एस | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1510 और 1570nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 15 | ||
| निविष्टी की हानि | डीबी | <0.9 | <0.9 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -20 ~ 70 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L100x80x10 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल फ़िल्टर कैस्केडिंग
चित्रकारी
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल
यह अलग-अलग चैनल को ड्राप करता है और उसी चैनल को डुअल-साइड ट्रांसमिशन में नेटवर्क फाइबर पर वापस जोड़ता है।
2 चैनल 1510nm और 1570nm CWDM एकल फाइबर के लिए द्वि-दिशात्मक डेटा ट्रांसमिशन के लिए EAST और WEST के लिए मल्टीप्लेक्स जोड़ें और छोड़ें।
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल सॉल्यूशन
|
|
| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 2CH-OADM-C-हम-एस |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| पैकेजिंग विवरण: | कागज़ का बक्सा |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल
GEZHI के सिंगल फाइबर 2 चैनल OADM CWDM Mux एड-ड्रॉप मॉड्यूल CWDM वेवलेंथ 1510nm और 1512nm के साथ।सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स ऐड-ड्रॉप मॉड्यूल एक ऑप्टिकल ट्रांसमिशन फाइबर पर तरंग दैर्ध्य चैनलों को जोड़ता है।Gezhi के सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल का उपयोग डब्ल्यूडीएम सिस्टम में मल्टीप्लेक्सिंग या डीमुल्टिप्लेक्सिंग और राउटिंग फाइबर ऑप्टिक सिग्नलों के लिए किया जाता है, जो सीडब्ल्यूडीएम धारा से व्यक्तिगत या तरंग दैर्ध्य चैनलों के सेट को जोड़ते और छोड़ते हैं।यह 2 चैनल OADM CWDM Mux ऐड-ड्रॉप मॉड्यूलदो तरफा (पूर्व और पश्चिम) विन्यास में उपलब्ध हैं जो एक फाइबर पर दो तरंग दैर्ध्य तक का समर्थन करते हैं।
|
विशेषताएं
|
अनुप्रयोग
|
विशिष्टता
|
पैरामीटर |
इकाई |
2-OADM-C-हम-एस | ||
| जोड़ना | ड्रॉप | |||
| चैनल तरंग दैर्ध्य | एनएम | 1510 और 1570nm | ||
|
केंद्र तरंग दैर्ध्य शुद्धता |
एनएम | ± 0.5 | ||
| चैनल रिक्ति | एनएम | 20 | ||
|
चैनल पासबैंड (@ -0.5dB बैंडविड्थ) |
एनएम | > 15 | ||
| निविष्टी की हानि | डीबी | <0.9 | <0.9 | |
| चैनल रिपल | डीबी | 0.3 | ||
|
एकांत |
सटा हुआ | डीबी | > 30 | |
| गैर आसन्न | डीबी | > 40 | ||
|
जड़ता हानि तापमान संवेदनशीलता |
डीबी / ℃ |
<0.005 |
||
|
तरंग दैर्ध्य तापमान स्थानांतरण |
एनएम / ℃ |
<0.002 | ||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी | <0.1 | ||
|
ध्रुवीकरण मोड फैलाव |
डीबी | <0.1 | ||
| दिशिकता | डीबी | > 50 | ||
| हारकर लौटा | डीबी | > 45 | ||
| अधिकतम पावर हैंडलिंग | मेगावाट | 300 | ||
| तापमान को बदलना | ℃ | -20 ~ 70 | ||
| भंडारण तापमान | ℃ | -40 ~ 85 | ||
| पैकेज आयाम | मिमी | L100x80x10 | ||
नोट: 1. अनुकूलन उपलब्ध है।
2. कनेक्टर के साथ निर्दिष्ट
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल फ़िल्टर कैस्केडिंग
चित्रकारी
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल
यह अलग-अलग चैनल को ड्राप करता है और उसी चैनल को डुअल-साइड ट्रांसमिशन में नेटवर्क फाइबर पर वापस जोड़ता है।
2 चैनल 1510nm और 1570nm CWDM एकल फाइबर के लिए द्वि-दिशात्मक डेटा ट्रांसमिशन के लिए EAST और WEST के लिए मल्टीप्लेक्स जोड़ें और छोड़ें।
सिंगल फाइबर 2 चैनल ओएडीएम सीडब्ल्यूडीएम मक्स एड-ड्रॉप मॉड्यूल सॉल्यूशन
