| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3-पोर्ट ऑप्टिकल सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

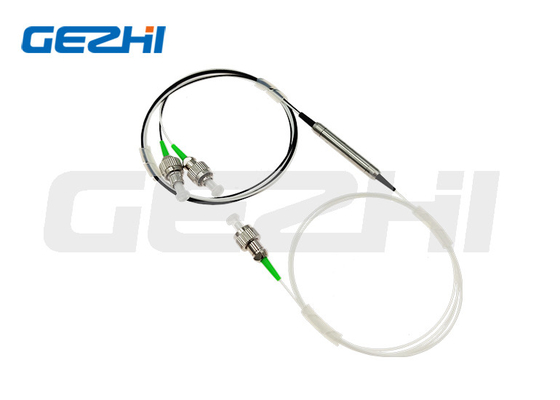

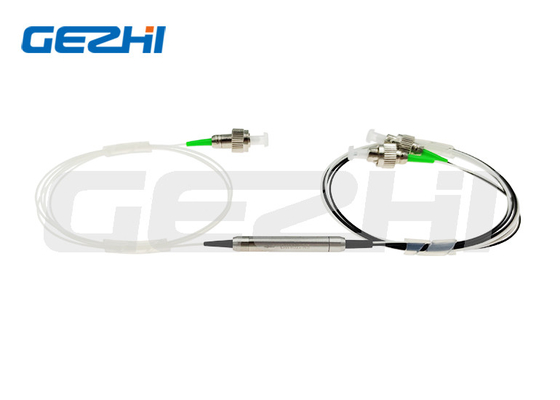

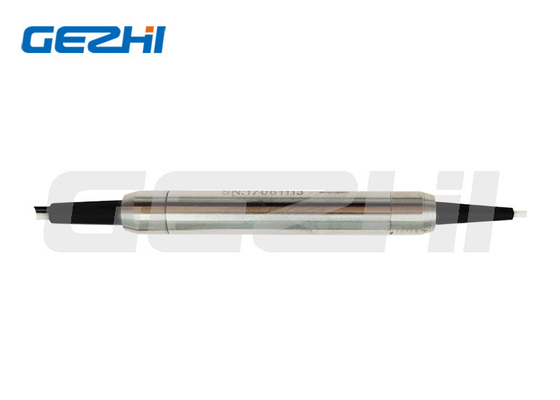

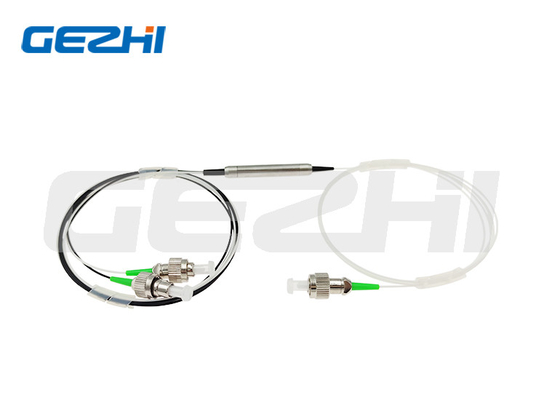

एफसी कनेक्टर के साथ लो बैक रिफ्लेक्शन ऑप्टिकल सर्कुलेटर 3 पोर्ट फाइबर मॉड्यूल
उत्पाद वर्णन
Gezhi के ऑप्टिकल सर्कुलेटर्स में ऑप्टिकल सर्किट और ऑप्टिकल संचार प्रणालियों में विभिन्न बंदरगाहों में द्विदिश ऑप्टिकल संकेतों को पुनर्निर्देशित करने के लिए कई अनुप्रयोग हैं।
एक ऑप्टिकल परिसंचारी एक विशेष फाइबर-ऑप्टिक घटक है जिसका उपयोग ऑप्टिकल सिग्नल को अलग करने के लिए किया जा सकता है जो एक इलेक्ट्रॉनिक संचारक के संचालन के अनुरूप ऑप्टिकल फाइबर में विपरीत दिशाओं में यात्रा करता है।एक ऑप्टिकल परिसंचारी एक तीन-पोर्ट डिवाइस है जिसे इस तरह डिज़ाइन किया गया है कि किसी भी पोर्ट में प्रवेश करने वाला प्रकाश अगले से बाहर निकलता है।इसका मतलब यह है कि यदि प्रकाश पोर्ट 1 में प्रवेश करता है तो यह पोर्ट 2 से उत्सर्जित होता है, लेकिन यदि उत्सर्जित प्रकाश का कुछ भाग वापस परिसंचारी में परावर्तित होता है, तो यह पोर्ट 1 से बाहर नहीं आता है, बल्कि पोर्ट 3 से बाहर निकलता है।
अनुप्रयोग
ऐड-ड्रॉप मल्टीप्लेक्सिंग
फाइबर सेंसर
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
द्विदिश पंपिंग
युग्मन इन-लाइन रंगीन फैलाव मुआवजा उपकरण
विशेषताएँ
कम सम्मिलन हानि
कम पीडीएल
उच्च चैनल अलगाव
कॉम्पैक्ट पैकेज
उच्च विश्वसनीयता और स्थिरता
प्रभावी लागत
विनिर्देश
| पैरामीटर | पी ग्रेड | |
| विन्यास | पोर्ट 1 से पोर्ट 2 से पोर्ट 3 तक | |
| ऑपरेशन वेवलेंथ (एनएम) | 1310±30 या 1550±30 या 1585±30 | |
| अलगाव (डीबी) | ठेठ | 0.6 |
| अधिकतम | 0.8 | |
| विशिष्ट अलगाव (डीबी) | ≥50 | |
| न्यूनतम अलगाव (डीबी) | ≥40 | |
| क्रॉस टॉक (डीबी) | ≥50 | |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | <0.15 | |
| ध्रुवीकरण मोड फैलाव | <0.1 | |
| रिटर्न लॉस (डीबी) | ≥50 | |
| पावर हैंडलिंग (एमडब्ल्यू) | 500 | |
| आपरेटिंग तापमान (℃) | -10~+75 | |
| पैकेज आयाम (मिमी) | Φ5.5xL50 या Φ5.5xL63 | |
आवेदन आरेख
जैसा कि चित्र में दिखाया गया है: एक परिसंचारी फाइबर के दोनों सिरों पर स्थित होता है।प्रत्येक परिसंचारी एक दिशा में संकेत जोड़ने का कार्य करता है जबकि दूसरी दिशा में संकेत को हटाता है।बाईं ओर का उदाहरण देखें।
परिसंचारी का उपयोग एक फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है।
|
|
