| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3-पोर्ट ऑप्टिकल सर्कुलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$59-US$118 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

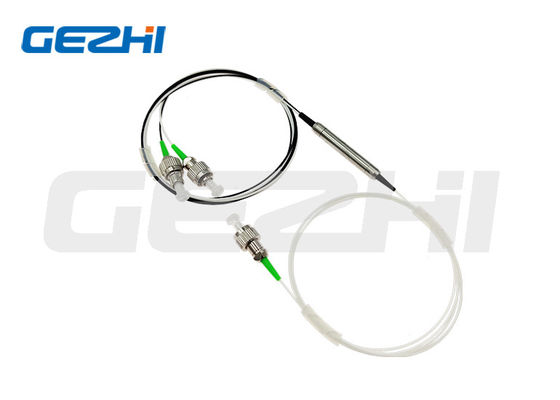

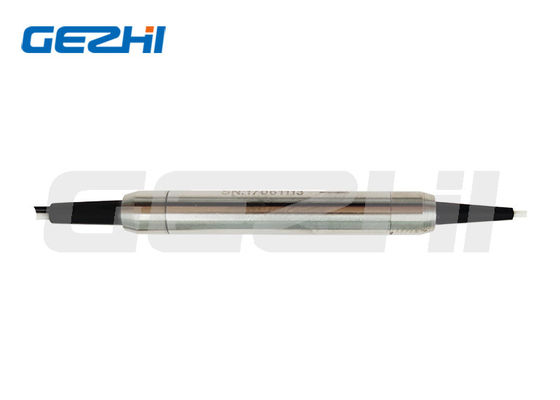

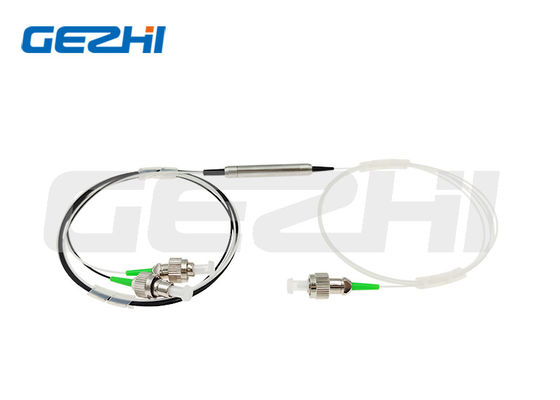

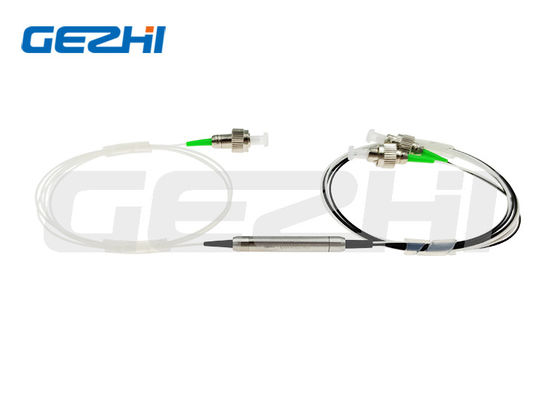

एफसी कनेक्टर के साथ 3 पोर्ट फाइबर मॉड्यूल
उत्पाद का वर्णन
गेझी के ऑप्टिकल सर्कुलेटरों का ऑप्टिकल सर्किट और ऑप्टिकल संचार प्रणालियों में दो-दिशात्मक ऑप्टिकल संकेतों को विभिन्न बंदरगाहों में पुनर्निर्देशित करने के लिए कई अनुप्रयोग हैं।
ऑप्टिकल सर्कुलेटर एक विशेष फाइबर ऑप्टिक घटक है जिसका उपयोग ऑप्टिकल फाइबर में विपरीत दिशाओं में यात्रा करने वाले ऑप्टिकल संकेतों को अलग करने के लिए किया जा सकता है,एक इलेक्ट्रॉनिक सर्कुलेटर के संचालन के अनुरूपएक ऑप्टिकल सर्कुलेटर एक तीन-पोर्ट वाला उपकरण है जिसे इस तरह से डिज़ाइन किया गया है कि किसी भी पोर्ट में प्रवेश करने वाला प्रकाश अगले पोर्ट से बाहर निकलता है। इसका मतलब है कि यदि प्रकाश पोर्ट 1 में प्रवेश करता है तो यह पोर्ट 2 से उत्सर्जित होता है।लेकिन यदि कुछ उत्सर्जित प्रकाश को वापस परिसंचरण में परिलक्षित किया जाता है, यह पोर्ट 1 से बाहर नहीं आता है, लेकिन इसके बजाय पोर्ट 3 से बाहर निकलता है।
आवेदन
ऐड-ड्रॉप मल्टीप्लेक्सिंग
फाइबर सेंसर
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
द्विदिश पंपिंग
युग्मन इन-लाइन क्रोमैटिक डिस्पेरिशन कॉम्पेनेशन डिवाइस
विशेषताएं
कम सम्मिलन हानि
कम पीडीएल
उच्च चैनल अलगाव
कॉम्पैक्ट पैकेज
उच्च विश्वसनीयता और स्थिरता
लागत प्रभावी
विनिर्देश
| पैरामीटर | पी ग्रेड | |
| विन्यास | बंदरगाह 1 से बंदरगाह 2 से बंदरगाह 3 तक | |
| ऑपरेशन तरंग दैर्ध्य (nm) | 1310±30 या 1550±30 या 1585±30 | |
| अलगाव (dB) | विशिष्ट | 0.6 |
| अधिकतम | 0.8 | |
| विशिष्ट अलगाव (dB) | ≥50 | |
| न्यूनतम अलगाव (डीबी) | ≥40 | |
| क्रॉस टॉक (डीबी) | ≥50 | |
| ध्रुवीकरण निर्भर हानि (dB) | <0.15 | |
| ध्रुवीकरण मोड फैलाव | <0.1 | |
| रिटर्न हानि ((dB) | ≥50 | |
| पावर हैंडलिंग (mW) | 500 | |
| ऑपरेटिंग तापमान (°C) | -10~+75 | |
| पैकेज का आयाम (मिमी) | Φ5.5xL50 या Φ5.5xL63 | |
अनुप्रयोग आरेख
जैसा कि चित्र से पता चलता हैः एक सर्कुलेटर फाइबर के दोनों सिरों पर स्थित है। प्रत्येक सर्कुलेटर एक दिशा में एक संकेत जोड़ने के लिए कार्य करता है जबकि दूसरे में संकेत को हटा देता है। बाईं ओर उदाहरण देखें.
सर्कुलेटर का उपयोग एक ही फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है।
|
|
