| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3-पोर्ट ऑप्टिकल सर्कुलेटर ABS बॉक्स |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

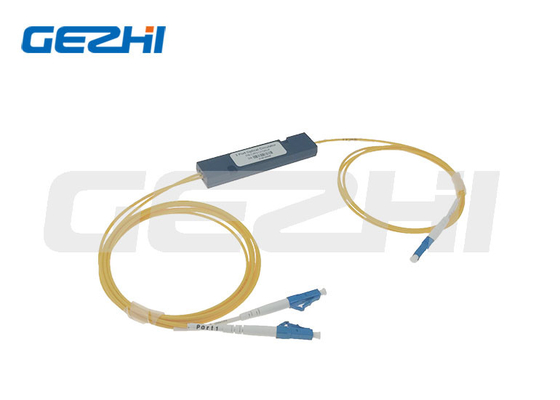

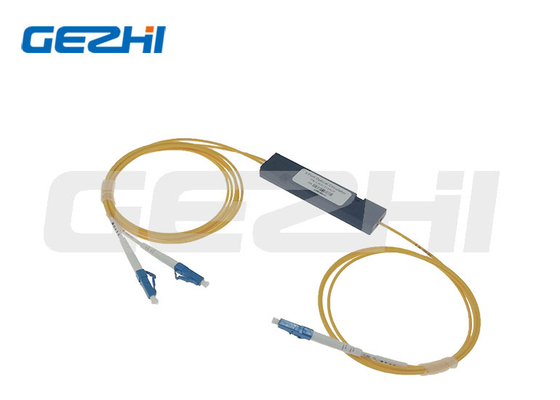

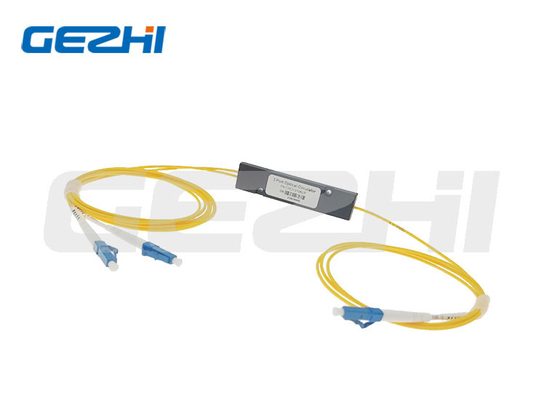

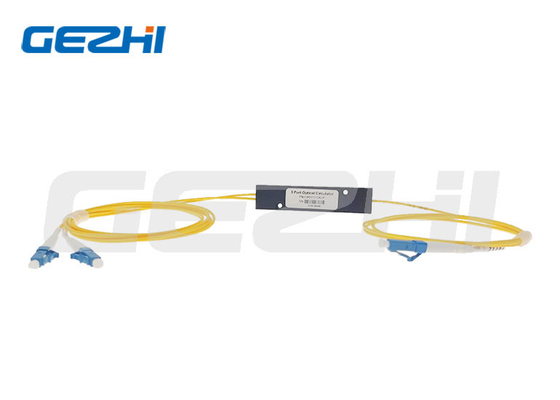

उच्च विश्वसनीयता और स्थिरता एससी कनेक्टर के साथ 3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर एबीएस बॉक्स
उत्पाद वर्णन
Gezhi के ऑप्टिकल सर्कुलेटर्स में ऑप्टिकल सर्किट और ऑप्टिकल संचार प्रणालियों में विभिन्न बंदरगाहों में द्विदिश ऑप्टिकल संकेतों को पुनर्निर्देशित करने के लिए कई अनुप्रयोग हैं।
यह सुविधा ऑप्टिकल द्विदिश संचरण और संचार के लिए बहुत महत्वपूर्ण है। आमतौर पर, इसका उपयोग ऑप्टिकल ट्रांसीवर, FBG (फाइबर ब्रैग झंझरी) फिल्टर और ऑप्टिकल एम्पलीफायर के लिए किया जाता है।
अनुप्रयोग
ऐड-ड्रॉप मल्टीप्लेक्सिंग
युग्मन इन-लाइन रंगीन फैलाव मुआवजा उपकरण
फाइबर सेंसर
द्विदिश पंपिंग
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
विशेषताएँ
कम सम्मिलन हानि
उच्च चैनल अलगाव
प्रभावी लागत
कॉम्पैक्ट पैकेज
कम पीडीएल
उच्च विश्वसनीयता और स्थिरता
विनिर्देश
| ब्रैंड | गेज़ी | |
| पैकेट | एबीएस बॉक्स | |
| विन्यास | पोर्ट 1 से पोर्ट 2 से पोर्ट 3 तक | |
| ऑपरेशन वेवलेंथ (एनएम) | 1310±30 या 1550±30 या 1585±30 | |
| अलगाव (डीबी) | ठेठ | 0.6 |
| अधिकतम | 0.8 | |
| विशिष्ट अलगाव (डीबी) | ≥50 | |
| न्यूनतम अलगाव (डीबी) | ≥40 | |
| क्रॉस टॉक (डीबी) | ≥50 | |
| ध्रुवीकरण निर्भर नुकसान (डीबी) | <0.15 | |
| ध्रुवीकरण मोड फैलाव | <0.1 | |
| रिटर्न लॉस (डीबी) | ≥50 | |
| पावर हैंडलिंग (एमडब्ल्यू) | 500 | |
| आपरेटिंग तापमान (℃) | -10~+75 | |
| पैकेज आयाम (मिमी) | Φ5.5xL50 या Φ5.5xL63 | |
आवेदन आरेख
जैसा कि चित्र में दिखाया गया है: एक परिसंचारी फाइबर के दोनों सिरों पर स्थित होता है।प्रत्येक परिसंचारी एक दिशा में संकेत जोड़ने का कार्य करता है जबकि दूसरी दिशा में संकेत को हटाता है।बाईं ओर का उदाहरण देखें।
परिसंचारी का उपयोग एक फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है।
|
|
