| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 3-पोर्ट ऑप्टिकल सर्कुलेटर ABS बॉक्स |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$59-US$118 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

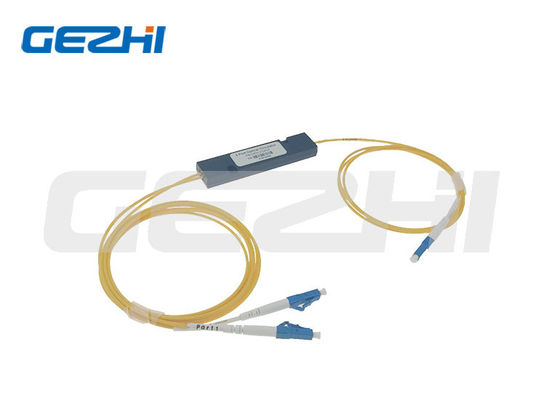

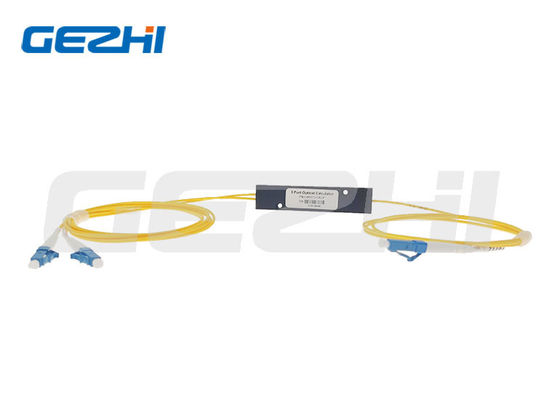

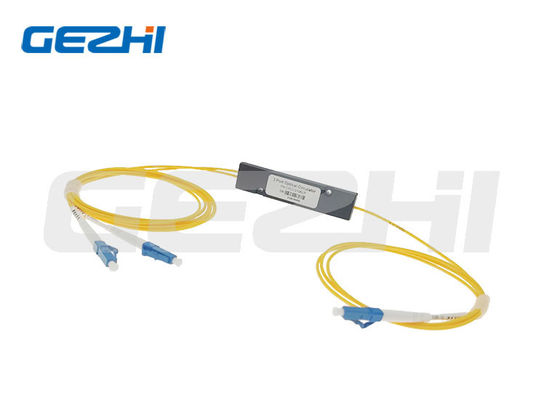

उच्च विश्वसनीयता और स्थिरता 3 पोर्ट फाइबर ऑप्टिकल सर्कुलेटर एससी कनेक्टर के साथ एबीएस बॉक्स
उत्पाद का वर्णन
गेझी के ऑप्टिकल सर्कुलेटरों का ऑप्टिकल सर्किट और ऑप्टिकल संचार प्रणालियों में दो-दिशात्मक ऑप्टिकल संकेतों को विभिन्न बंदरगाहों में पुनर्निर्देशित करने के लिए कई अनुप्रयोग हैं।
यह विशेषता ऑप्टिकल द्विदिश प्रसारण और संचार के लिए बहुत महत्वपूर्ण है। आमतौर पर, इसका उपयोग ऑप्टिकल ट्रांससीवर, एफबीजी (फाइबर ब्राग ग्रिड) फिल्टर और ऑप्टिकल एम्पलीफायर के लिए किया जाता है।
आवेदन
ऐड-ड्रॉप मल्टीप्लेक्सिंग
युग्मन इन-लाइन क्रोमैटिक डिस्पेरिशन कॉम्पेनेशन डिवाइस
फाइबर सेंसर
द्विदिश पंपिंग
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
विशेषताएं
कम सम्मिलन हानि
उच्च चैनल अलगाव
लागत प्रभावी
कॉम्पैक्ट पैकेज
कम पीडीएल
उच्च विश्वसनीयता और स्थिरता
विनिर्देश
| ब्रांड | गेज़ी | |
| पैकेज | एबीएस बॉक्स | |
| विन्यास | बंदरगाह 1 से बंदरगाह 2 से बंदरगाह 3 तक | |
| ऑपरेशन तरंग दैर्ध्य (nm) | 1310±30 या 1550±30 या 1585±30 | |
| अलगाव (dB) | विशिष्ट | 0.6 |
| अधिकतम | 0.8 | |
| विशिष्ट अलगाव (dB) | ≥50 | |
| न्यूनतम अलगाव (डीबी) | ≥40 | |
| क्रॉस टॉक (डीबी) | ≥50 | |
| ध्रुवीकरण निर्भर हानि (dB) | <0.15 | |
| ध्रुवीकरण मोड फैलाव | <0.1 | |
| रिटर्न हानि ((dB) | ≥50 | |
| पावर हैंडलिंग (mW) | 500 | |
| ऑपरेटिंग तापमान (°C) | -10~+75 | |
| पैकेज का आयाम (मिमी) | Φ5.5xL50 या Φ5.5xL63 | |
अनुप्रयोग आरेख
जैसा कि चित्र से पता चलता हैः एक सर्कुलेटर फाइबर के दोनों सिरों पर स्थित है। प्रत्येक सर्कुलेटर एक दिशा में एक संकेत जोड़ने के लिए कार्य करता है जबकि दूसरे में संकेत को हटा देता है। बाईं ओर उदाहरण देखें.
सर्कुलेटर का उपयोग एक ही फाइबर के माध्यम से दो दिशाओं में ऑप्टिकल सिग्नल भेजने के लिए किया जा सकता है।
|
|
