| Brand Name: | GEZHI or OEM |
| मॉडल संख्या: | फाइबर ऑप्टिकल आइसोलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | विनिमय योग्य |
| Payment Terms: | टी/टी, वेस्टर्न यूनियन |

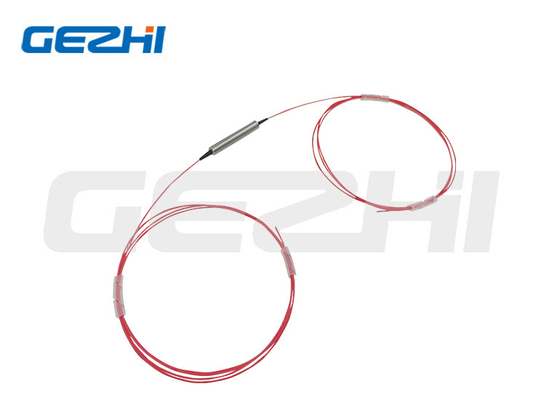

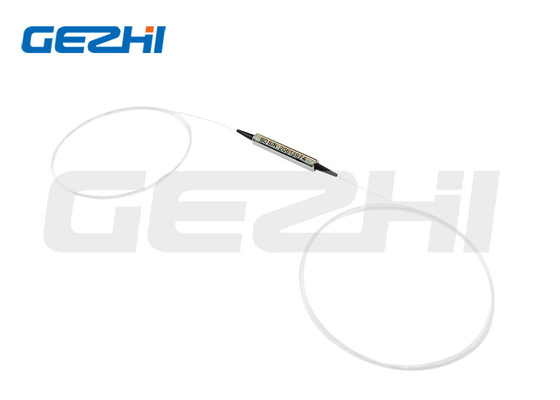

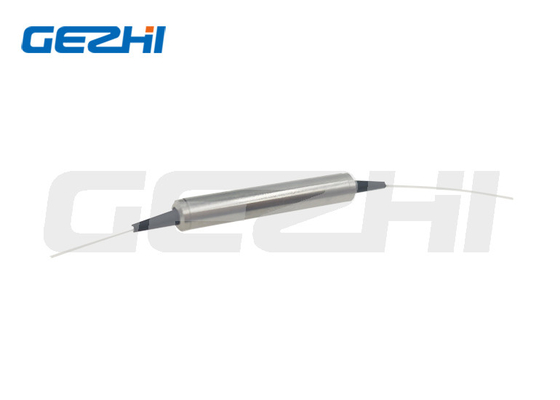

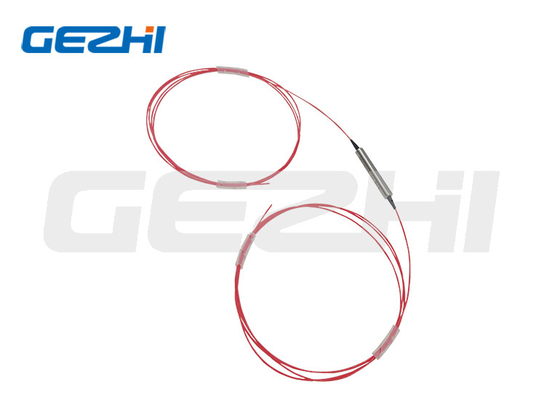

CATV के लिए हाई आइसोलेशन 1550nm फाइबर आइसोलेटर सिंगल और डुअल स्टेज ऑप्टिकल आइसोलेटर्स
उत्पाद वर्णन
ऑप्टिकल आइसोलेटर्स किसी भी ध्रुवीकरण की स्थिति में विपरीत दिशा में बैकफ़्लेक्शन और बैकस्कैटरिंग को ब्लॉक कर सकते हैं।इसमें लो पोलराइजेशन मोड डिस्पर्सन (पीएमडी), पोलराइजेशन डिपेंडेंट (पीडीएल), लॉस हाई आइसोलेशन है।
अनुप्रयोग
• ऑप्टिकल फाइबर एम्पलीफायर
• CATV फाइबरऑप्टिक लिंक
• फाइबरऑप्टिक लैन सिस्टम
• दूरसंचार
• फाइबरऑप्टिक प्रणाली परीक्षण
विशेषताएँ
• उच्च अलगाव
• कम सम्मिलन हानि
ऑप्टिकल पथ पर एपॉक्सी मुक्त
• हाई रिटर्न लॉस
• ध्रुवीकरण निर्भर नुकसान
विनिर्देश
| ऑपरेटिंग वेवलेंथ (एनएम) | 1550±15 | |
| प्रकार | एकल मंच | दोहरी अवस्था |
| श्रेणी | ग्रेड पी | |
| ठेठ पीक अलगाव (डीबी) | ≥42 | ≥58 |
| अलगाव (डीबी) | ≥32 | ≥46 |
| विशिष्ट सम्मिलन हानि (डीबी) | 0.3 | 0.5 |
| सम्मिलन हानि (डीबी) | ≤0.5 | ≤0.7 |
| रिटर्न लॉस (डीबी) | ≥60/55 | |
| पीडीएल (डीबी) | <0.05 | |
| पीएमडी (पीएस) | 0.2(0.05 अनुरोध पर उपलब्ध) | |
| ऑपरेटिंग तापमान (℃) | -20 ~ + 70 | |
| भंडारण तापमान (℃) | -40 ~ +85 | |
| ऑप्टिकल प्रकार | कॉर्निंग SMF-28 | |
| ऑप्टिकल लंबाई (न्यूनतम) | 1 मीटर प्रत्येक अंत | |
| मैक्स।ऑपरेटिंग पावर (एमडब्ल्यू) | 500 | |
|
पैकेज का आकार (मिमी) |
कॉर्निंग SMF-28 | |
पैकिंग
Stardard निर्यात पैकिंग के अनुसार।
चित्रकला
आदेश की जानकारी
| आइसोलेटर | वेवलेंथ | पैकेट | फाइबर व्यास | फाइबर की लंबाई | फाइबर प्रकार | योजक |
|
एस = सिंगल स्टेज डी = दोहरी अवस्था |
13 = 1310 एनएम 14 = 1480 एनएम 15 = 1550 एनएम 58 = 1585 एनएम 59 = 1590 एनएम सीएल = सी + एल बैंड एससीएल=एस+सी+एल बैंड |
1=Φ5.5x35mm 2=90x20x10mm एक्स = अन्य |
25=250उम 90=900उम 20 = 2.0 मिमी 30 = 3.0 मिमी एक्स = अन्य |
05 = 0.5 मी 10 = 1.0 मी 15 = 1.5 मी एक्स = अन्य |
9=9/125 एक्स = अन्य |
ओओ = कोई नहीं एफपी = एफसी / पीसी एफए = एफसी / एपीसी एसपी = एससी/पीसी एसए=एससी/एपीसी एलपी = एलसी / पीसी एलए = एलसी/एपीसी एक्स = अन्य |
|
|
