| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | फाइबर ऑप्टिकल आइसोलेटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$59-US$118 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

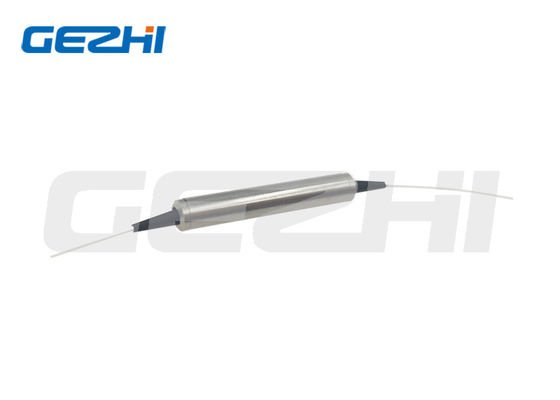

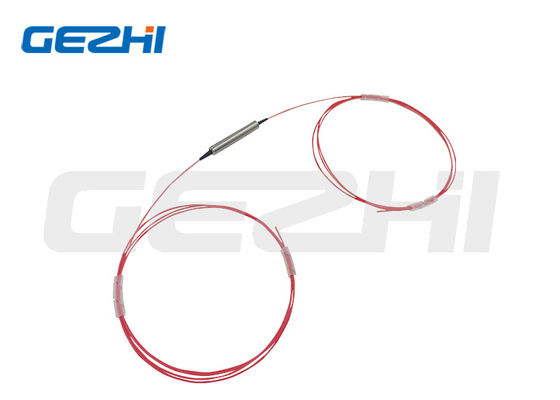

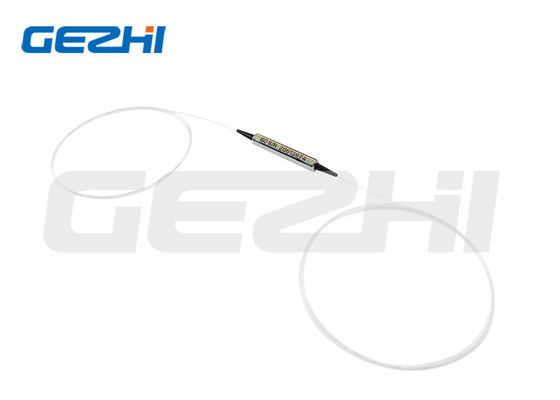

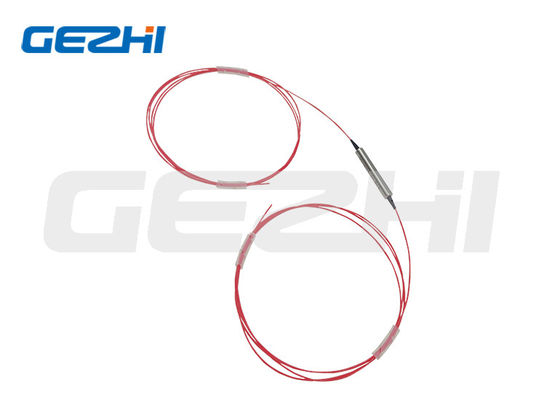

हाई आइसोलेशन 1550nm फाइबर आइसोलेटर सिंगल और डुअल स्टेज ऑप्टिकल आइसोलेटर कैटवी के लिए
उत्पाद विवरण
ऑप्टिकल आइसोलेटर किसी भी ध्रुवीकरण स्थिति में रिवर्स दिशा में बैकफ्लेक्शन और बैकस्कैटरिंग को ब्लॉक कर सकते हैं। इनमें कम ध्रुवीकरण मोड फैलाव (PMD), ध्रुवीकरण निर्भर (PDL), उच्च अलगाव का नुकसान होता है।
अनुप्रयोग
• ऑप्टिकल फाइबर एम्पलीफायर
• कैटवी फाइबरऑप्टिक लिंक
• फाइबरऑप्टिक लैन सिस्टम
• दूरसंचार
• फाइबरऑप्टिक सिस्टम परीक्षण
विशेषताएं
• उच्च अलगाव
• कम सम्मिलन हानि
• ऑप्टिकल पथ पर एपॉक्सी मुक्त
• उच्च वापसी हानि
• ध्रुवीकरण निर्भर हानि
विनिर्देश
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1550±15 | |
| प्रकार | सिंगल स्टेज | डुअल स्टेज |
| ग्रेड | ग्रेड पी | |
| विशिष्ट शिखर अलगाव (dB) | ≥42 | ≥58 |
| अलगाव (dB) | ≥32 | ≥46 |
| विशिष्ट सम्मिलन हानि (dB) | 0.3 | 0.5 |
| सम्मिलन हानि (dB) | ≤0.5 | ≤0.7 |
| वापसी हानि (dB) | ≥60/55 | |
| पीडीएल (dB) | < 0.05 | |
| पीएमडी (ps) | 0.2 (अनुरोध पर 0.05 उपलब्ध) | |
| ऑपरेटिंग तापमान (℃) | -20 ～ + 70 | |
| भंडारण तापमान (℃) | -40 ～ +85 | |
| ऑप्टिकल प्रकार | कॉर्निंग SMF-28 | |
| ऑप्टिकल लंबाई (न्यूनतम) | प्रत्येक छोर पर 1 मीटर | |
| अधिकतम ऑपरेटिंग पावर (mW) | 500 | |
|
पैकेज का आकार (mm) |
कॉर्निंग SMF-28 | |
पैकिंग
मानक निर्यात पैकिंग के अनुसार।
ड्राइंग
ऑर्डरिंग जानकारी
| आइसोलेटर | तरंग दैर्ध्य | पैकेज | फाइबर व्यास | फाइबर लंबाई | फाइबर प्रकार | कनेक्टर |
|
एस = सिंगल स्टेज डी = डुअल स्टेज |
13 = 1310nm 14 = 1480nm 15 = 1550nm 58 = 1585nm 59 = 1590nm सीएल = सी+एल बैंड एससीएल = एस+सी+एल बैंड |
1 = Φ5.5x35mm 2 = 90x20x10mm एक्स = अन्य |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm एक्स = अन्य |
05 = 0.5m 10 = 1.0m 15 = 1.5m एक्स = अन्य |
9 = 9/125 एक्स = अन्य |
ओओ = कोई नहीं एफपी = एफसी/पीसी एफए = एफसी/एपीसी एसपी = एससी/पीसी एसए = एससी/एपीसी एलपी = एलसी/पीसी एलए = एलसी/एपीसी एक्स = अन्य |
|
|
