| ब्रांड नाम: | GEZHI or OEM |
| मॉडल संख्या: | 1 एक्स 2 फाइबर ऑप्टिक स्प्लिटर |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$59-US$118 |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

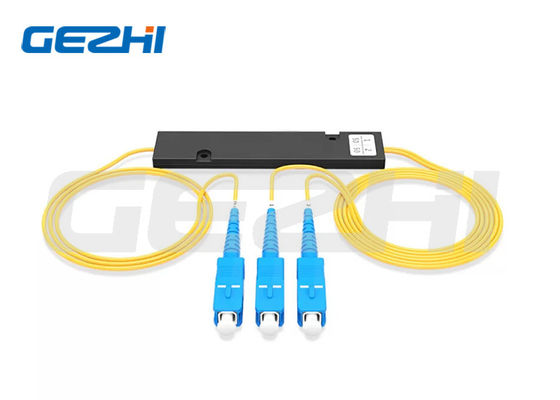

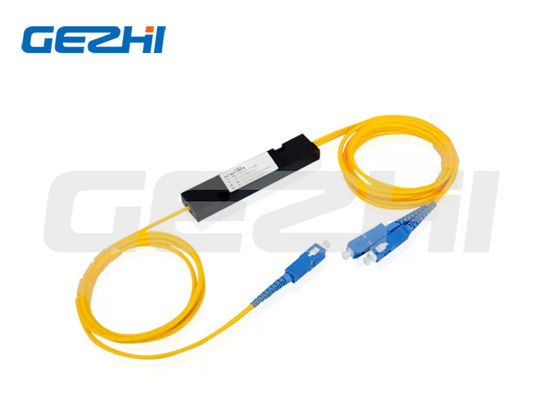

सिंगल मोड 1 एक्स 2 फाइबर ऑप्टिक स्प्लिटर एससी / यूपीसी पीएलसी सीएटीवी / एफटीटीएक्स सिस्टम एप्लीकेशन
फाइबर ऑप्टिक स्प्लिटर ऑप्टिकल फाइबर लिंक में सबसे महत्वपूर्ण निष्क्रिय उपकरणों में से एक है। वेवगाइड को सिलिका ग्लास सब्सट्रेट पर लिथोग्राफी का उपयोग करके निर्मित किया जाता है, जो प्रकाश के विशिष्ट प्रतिशत को रूट करने की अनुमति देता है। परिणामस्वरूप, पीएलसी स्प्लिटर्स एक कुशल पैकेज में न्यूनतम हानि के साथ सटीक और समान विभाजन प्रदान करते हैं। यह कई इनपुट और आउटपुट टर्मिनलों वाला एक ऑप्टिकल फाइबर टेंडेम डिवाइस है, जो विशेष रूप से एमडीएफ और टर्मिनल उपकरण को जोड़ने और ऑप्टिकल सिग्नलों को शाखा देने के लिए निष्क्रिय ऑप्टिकल नेटवर्क (ईपीओएन, जीपीओएन, बीपीओएन, एफटीटीएक्स, एफटीटीएच इत्यादि) पर लागू होता है।
| पैरामीटर | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 1260~1650 | |||||
| फाइबर प्रकार | SMF-28e या ग्राहक निर्दिष्ट | |||||
| निवेशन हानि (डीबी)(एस/पी ग्रेड) | 4.0/3.8 | 7.3/7.0 | 10.5/10.2 | 13.7/13.5 | 16.9/16.5 | 21.0/20.5 |
| हानि एकरूपता (डीबी) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| वापसी हानि (डीबी) (एस/पी ग्रेड) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| ध्रुवीकरण आश्रित हानि (डीबी) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| दिशात्मकता (डीबी) | 55 | 55 | 55 | 55 | 55 | 55 |
| तरंग दैर्ध्य आश्रित हानि (डीबी) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| तापमान स्थिरता (-40~85°C)(dB) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | -40~85 | |||||
| भंडारण तापमान (डिग्री सेल्सियस) | -40~85 | |||||
| पैकेजिंग आयाम (मिमी) (एल×डब्ल्यू×एच) | 40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 |
| पीएलसी | पत्तन | इनपुट पिगटेल शैली | इनपुट कनेक्टर | आउटपुट पिगटेल स्टाइल | फाइबर की लंबाई | आउटपुट कनेक्टर | पैकेज प्रकार |
|---|---|---|---|---|---|---|---|
| 0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 0216=2x16 0232=2x32 0264=2x64 |
0=नंगा रेशा 1=900um ढीली ट्यूब 2=900um जैकेट 3=2.0मिमी केबल 4=3.0मिमी केबल |
0=कोई नहीं 1=एससी/पीसी 2=एससी/एपीसी 3=एफसी/पीसी 4=एफसी/एपीसी 5=ST 6=एलसी 7=एलसी/एपीसी एस=विशेष |
0=नंगा रेशा 1=900um ढीली ट्यूब 2=900um जैकेट 3=2.0मिमी केबल 4=3.0मिमी केबल |
0=0.5 मी 1=1मी 2=1.5 मी 3=2मी एस=विशेष |
0=कोई नहीं 1=एससी/पीसी 2=एससी/एपीसी 3=एफसी/पीसी 4=एफसी/एपीसी 5=एसटी/पीसी 6=एलसी/पीसी 7=एलसी/एपीसी एस=विशेष |
ए=4X4X40 बी=4X7X50 सी=4X12X60 डी=4X7X60 ई=6X20X80 एफ=100X80X10 जी=120X80X18 एच=140X115X18 मैं=19"1यू रैक एस=विशेष |
|
|
